这款移动电源具备25W双向快充，支持华为SCP超级快充，UFCS领悟快充和PD快充，附带25CM长度USB-C线，方便连接手机利用。移动电源内置高品质锂聚合物电芯，并具备13重防护，利用更加放心。下面充电头网就带来华为这款全能充磁吸移动电源的拆解，一起看看内部的设计和用料。
华为全能充磁吸移动电源开箱包装盒正面印有华为品牌、产品名称和外不雅观图。
背面印有产品卖点、参数和厂商信息等。
包装内含华为全能充磁吸移动电源、数据线以及快速指南。
附带数据线为USB-C to USB-C线，短线设计方便用户携带和利用。
测得线材长度约为26cm。
华为全能充磁吸移动电源设计小巧扁平，轻松可放入口袋，便携实用性都很好。机身正面印有磁吸无线充电区域和HUAWEI SuperCharge标识。
机死后头设计有可折叠收纳的支脚，金属材质强度精良，用户可放心利用。
支脚上镭雕HUAWEI品牌。
将支脚展开，移动电源便可充当无线充电支架利用，符合人体工学的角度设计，让产品实用性更上一层楼。
实际运用处景一览，可实现手机边磁吸无线充电边刷剧。
机身一侧印有产品参数信息。
移动电源参数特写
型号：P0016
锂离子电池额定能量：18.87Wh 3.85V
额定容量：3000mAh（5V2A）
锂离子电池范例/额定容量：5000/4900mAh
有线输入：5-15V=3A Max
有线输出：5V3A、9V2.78A、10V2.5A、11V2.25A、12V2A Max
无线输出：15W（电芯供电）/30W（适配器供电）（Max）
产品通过了CCC认证。
机身一侧贴有警示贴纸。
警示贴纸处配置有单USB-C接口。
机身一端配置电源键以及指示灯。
实测移动电源机身长度为99.03mm。
宽度为69.2mm。
厚度为11.01mm。
产品拿在手上的大小直不雅观感想熏染。
产品净重约为140g。
利用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、QC2.0/4+、PD3.0、PPS、DCP充电协议。
PDO报文显示USB-C口还具备5V3A、9V2.77A两组固定电压档位，以及5-9V2.75A一组PPS电压档位。
其余测得UFCS快充具备5.5-9V2.78A、9-10V2.5A、10-11V2.25A、11-12V2.1A四组固定电压档位。
华为全能充磁吸移动电源拆解看完华为这款磁吸移动电源的外不雅观和测试，下面就进行拆解，一起看看内部的设计和用料。
沿接缝拆开移动电源外壳，在盖板上粘贴磁铁环和铜箔。
机身内部设有半透明塑料支架，通过螺丝固定，在支架上粘贴触摸检测贴片和无线充电线圈。
无线充电线圈特写，采牟利兹线绕制，中间设有热敏电阻进行温度监控。
拆下半透明塑料支架，在PCBA模块上涂有导热凝胶，塑料支架内部粘贴石墨导热贴纸。

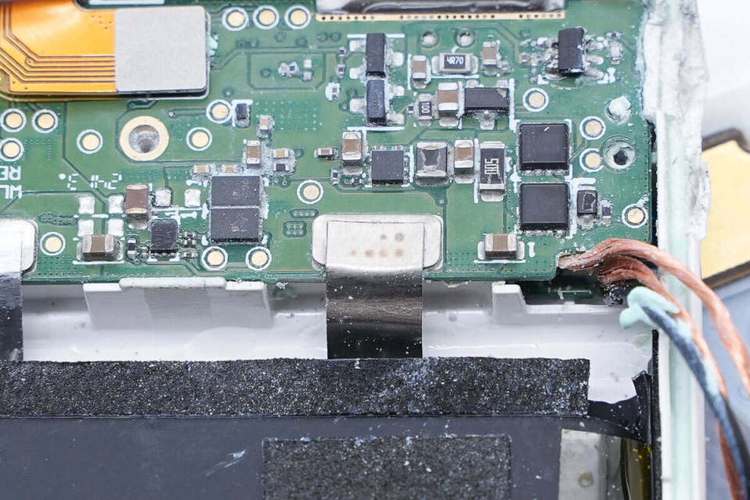

电芯与PCBA模块之间通过镍片点焊连接。
从壳体中取出PCBA模块和电池。
在壳体内部设有无线充电小板。
无线充电小板通过排线与移动电源小板连接。
拆解取出无线充电小板。
热敏电阻和无线充电线圈通过焊接连接到无线充电小板。
壳体内部对应电池边缘粘贴泡棉进行缓冲保护。
支架转轴通过螺丝固定。
对应指示灯的位置设有橡胶遮光格栅。
用于吸附支架的磁铁特写。
电源按键构造特写。
移动电源壳体内部对应电池的位置粘贴玄色泡棉用于缓冲。
电芯正背面以及前端均有泡棉固定保护。
电芯来自ATL，通过了CCC认证。
清理掉PCBA模块表面的导热胶，左侧设有USB-C母座，VBUS开关管，右侧焊接电源管理芯片，合金电感和贴片按键。
PCBA模块另一壁设有VBUS开关管，触摸检测芯片，电池保护电路和协议芯片。
电源管理芯片来自南芯，丝印难以辨识。
外置开关管来自威兆半导体，型号VS3618AE，是一颗耐压30V的NMOS，导阻6.4mΩ，采取PDFN3333封装。
威兆半导体 VS3618AE 详细资料。
充电头网通过拆解理解到，采取威兆VS3618AE的产品还有华为27W超级快充无线车充、小米无线车充、小米无线充电宝、坚果饼式无线充电座、魅族无线充电器无线充电产品以及小米65W USB PD快充充电器、紫米10000mAh USB PD快充移动电源移动电源和充电器等，威兆MOS的产品性能也得到浩瀚有名品牌认可。
2.2μH合金电感用于电压转换。
协议芯片来自易冲半导体，型号CPS8852，是一颗高度集成的PD3.0协议芯片，支持基于DP/DM的快充协议，如BC1.2，QC2.0，QC3.0等，CPS8852能够通过I2C接口和CC接口更新固件。芯片内部集成32位ARM内核，配有48KB FLASH和8KB SRAM。
芯片内置10通道10位ADC，用于电压与电流检测，具备6路PWM旗子暗记输出，内部集成RC振荡器，具备可编程的系统过压保护，片内过热保护，CC和VC引脚均支持30V耐压，采取QFN-32封装。
易冲半导体 CPS8852 资料信息。
另一颗协议芯片同样来自易冲半导体，型号CPS8853，用于USB-A接口的领悟快充运用，芯片内部集成完全的DP/DM物理层，支持定制的快充协议，用于快充输入。芯片内部集成了VCC欠压闭锁和过热保护，支持I2C接口更新固件，采取WLCSP-8封装。
易冲半导体 CPS8853 资料信息。
触摸检测芯片丝印5RGF，用于在移动电源与手机贴合时自动开启。
降压芯片丝印DFV9，用于为主控芯片和协议芯片供电。
电池保护芯片丝印3BW CJAQ。
两颗电池保护管丝印2004。
在PCB另一壁还设有一颗同型号的MOS管。
一颗切换开关丝印720。
排线连接器用于连接到无线充电小板。
两颗滤波电感并联连接。
VBUS开关管来自PY平伟，型号D30P03HL，PMOS，耐压-30V，导阻10mΩ，采取DFN33封装。
丝印N6S的MOS管用于输入保护。
在USB-C母座旁设有一颗热敏电阻，用于检测接口温度，进行过热保护。
LED电量指示灯特写。
USB-C母座采取过孔焊接，白色舌片内部夹钢片。
电量检测按键为贴片焊接。
无线充电小板一壁左侧焊接NPO谐振电容，无线充电功率管，无线充电主控，升压电感。
另一壁焊接无线充电功率管和升压开关管，排线通过焊接连接。
热敏电阻用于检测无线充电线圈温度。
无线充电主控来自易冲半导体，型号QP5601，是一款高集成度的无线充发射芯片，芯片兼容WPC1.2.4标准，内部集成ARM内核，配有34KB MTP，32KB ROM和6KB SRAM，内置存储用具备读写保护，支持通过CC和DP/DN引脚更新固件，具备I2C接口。
QP5601支持QC，PD以及华为SCP和三星AFC取电，芯片内置三对半桥驱动器，对应同步升压掌握和无线充电掌握。芯片内部集成升压或降压掌握器，支持过电压，过电流和过热保护，采取QFN48封装。
易冲半导体 QP5601GQ 资料信息。
40.000MHz时钟晶振特写。
用于同步升压的两颗MOS管采取威兆半导体VS3618AE。
2.2μH合金电感用于无线充电供电升压。
无线充电功率管采取威兆半导体VS3618AE。
其余两颗无线充电功率管型号相同。
三颗并联的NPO谐振电容特写。
全部拆解一览，来张百口福。
充电头网拆解总结末了附上华为全能充磁吸移动电源的核心器件清单，方便大家查阅。
华为全能充磁吸移动电源采取白色亮面外壳设计，体积小巧，手感精细。机身正面对应无线充电线圈区域设有圆环标识，在背面设有金属支架，方便水平或垂直不雅观看手机。实测移动电源支持25W SCP，PD和UFCS快充，对主流的手机都有很好的快充兼容性。
充电头网通过拆解理解到，华为这款全能充磁吸移动电源内部采取隔离式架构设计，无线充电线圈与电池之间采取半透明塑料板隔离，更加安全可靠。移动电源内部利用两片PCB通过排线连接组成，分别用于移动电源功能和无线充电功能。
个中移动电源小板采取南芯科技同步升降压掌握器搭配易冲半导体协议芯片进行电池充放电管理和快充输出，无线充电小板利用易冲半导体主控芯片搭配威兆半导体MOS管进行升压和无线充电输出，小板之间涂有导热胶加强散热，USB-C母座引脚设有TVS二极管进行静电保护，移动电源内部做工踏实，用料可靠。
