2016年以前，芯片行业内有声音认为：7nm是硅芯片工艺的物理极限；而现在，7nm制程的硅芯片已经问世，新的声音又涌现了：3nm才是极限。
但3nm以下的芯片该怎么发展？对此，目前各大半导体厂商都没有明确的答案。
芯片家当发展面临瓶颈，推出新的架构是一大办理方案，但更“根本”的办法，或许是找到能够替代硅的新材料。
事实上，硅材料并非从一开始便是首选。在硅之前，主流芯片材料是锗，但锗的“硬伤”，紧张有三个：
一是含量少。锗在地壳中的含量仅为一百万分之七且极为分散，被称为“稀散金属”。没有集中的“锗矿”，导致锗的开采本钱十分高昂，也很难实现大规模生产。
二是高纯度锗的提炼难度很大。纯度不敷的直接结果便是芯片性能难以提升。
三是稳定性差。采取锗晶体管的芯片，最多只能承受80°C旁边的高温，而早期芯片的买方以政府军方为主，这些客户常日哀求产品能够经受200°C的高温，锗芯片显然做不到。
锗的这些“硬伤”，恰好都是硅的长处。硅在地壳中的含量高达26.3%，仅次于氧（48.6%），是含量第二高的元素。在稳定性方面，硅也强于锗。在提纯方面，现在的技能已经能将纯度无限提升至靠近100%。
自从仙童公司发明了硅晶体管的平面处理技能，让硅在芯片中的运用变得大略高效，硅就逐渐成为了芯片制造的主流材料。
如今，硅碰着了什么问题？
芯片发展的趋势，可以大略总结为：体积更小、性能更强。要朝这个方向发展，就要让芯片单位面积上集成的元器件数量更多。元器件尺寸越小，芯片上能集成的元器件就自然越多，当然这同时也意味着更高的制造难度。
这就好比房间越来越小，但里面要装的东西却越来越多，不管采取什么样的“收纳”办法，总有一天，这个房间会“过载”。
泄电和散热不佳，便是硅芯片“过载”产生的问题。
实际上，这两个问题并不是在当前芯片制程工艺走到了7nm这一期间，才溘然涌现的。在硅芯片发展进程中，这样的问题也多次涌现，但各大厂商都用各种办法奥妙办理了。利用新的材料，便是个中一种方法，比如用锗硅等元素作为信道的材料。但如何将不同的材料整合到硅基板上，也是一项寻衅。
纵然现在的7nm芯片并没有像过去预测的那样，达到硅芯片的物理极限，但硅的物理极限是一定存在的。
芯片的下一个“根本性”的打破，便是找到新的材料。
什么类型的材料有望成为主流？
近日，达摩院发布的“2020十大科技趋势”预测：新材料的全新物理机制，将实现全新的逻辑、存储及互联观点和器件，推动半导体家当的改造。例如，拓扑绝缘体、二维超导材料等，能够实现无损耗的电子输运和自旋输运，可以成为全新的高性能逻辑器件和互联器件的根本。
著名华裔科学家张首晟就在2016年流传宣传：已经创造了新的拓朴绝缘体材料，并且该材料已经实验成功。如果这种新的拓朴绝缘体材料终极能够成功地运用到半导体和芯片家傍边，将带来巨大的商机，也将造就一个新的硅谷时期。
当然，目前拓朴绝缘体在芯片制造领域的运用，还处于比较早期的研发阶段。已知的是能够办理电子芯片发热的问题，但未来这种材料该怎么用、能用在哪里，还有许多须要探索的地方。此外，拓朴绝缘体更多地被寄希望于运用在量子芯片上，但量子芯片与经典芯片是完备不同的两个领域。
另一种新材料——二维超导材料，是时下半导体行业谈论的热门话题。二维材料包括石墨烯、磷烯、硼烯等，这些材料更有希望成为主流材料。
个中，石墨烯是最突出的一个。
之以是看好石墨烯，是由于它除了“二维”这个属性外，还有一个身份——碳纳米材料。早在2012年，IEEE（电气和电子工程师协会）就在《超越摩尔》中写道，未来半导体工业可能从“硅时期”进入“碳时期”。碳纳米材料石墨烯可能在未来代替原来的硅基材料。
碳纳米管是由石墨烯片卷成的无缝、中空的管体，导电性能极好，而且管壁很薄。因此，理论上在同样的集成度下，碳纳米管芯片能比硅芯片更小；此外，碳纳米管本身产热很少，加上有良好的导热性，因此能够减少能耗；此外，从开采本钱考量，碳的分布广泛，获取本钱并不高。
更主要的是，石墨烯作为人类最早创造的二维材料，其运用已经在屏幕、电池、可穿着设备上涌现，石墨烯的研究已经到了相对成熟的阶段。因此，石墨烯最为有望成为新的主流芯片材料，取代硅的地位。
目前中国自主研发的传统芯片，还在28nm到14nm制造工艺的商业化量产转化过程中，与国际前辈水平还有较大的差距。但这都是建立在硅作为芯片紧张材料的根本上来说的，如果未来碳纳米材料能够成为主流，那么中国是否有机会在这个节点上，实现弯道超车？
首先，中国的碳纳米管器件研究与国际前沿水平差距不大。国际上最早实现碳纳米管器件制备的是IBM，2017年IBM通过利用碳纳米管将晶体管尺寸缩小到40nm；同年，北京大学研制了120nm的碳纳米管晶体管，在0.8伏特电压下的跨导，为已揭橥的碳纳米管器件中的最高值。

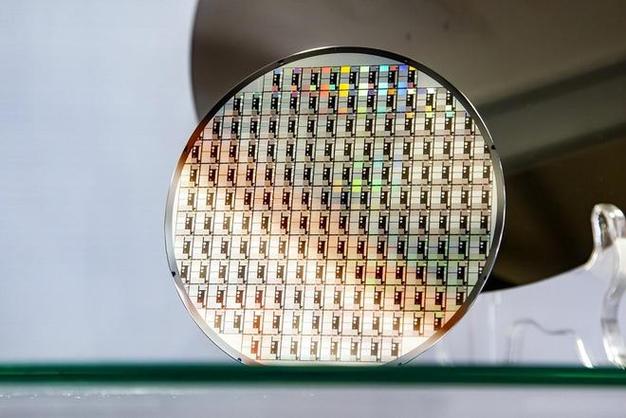

但任何技能的发展都不会一帆风顺。石墨烯在芯片制造领域的运用面临着三大难题：首先，目前高纯度的石墨烯还比较难得到；其次，石墨烯晶圆的制造也十分困难，虽然现在中国已经率先实现石墨烯单晶晶圆的规模化制备，但在当前的制作工艺下，还是随意马虎涌现褶皱、点毛病和污染的情形；末了，要让纳入器件的石墨烯能够连续保持其优秀的性能，其他干系的制作工艺和材料也须要与之配套迭代，才能担保以石墨烯为质料的芯片得以稳定运行。
大略总结来说，石墨烯还是一个比较新的材料。要想让石墨烯能够真正替代硅，成为芯片的主流材料，在制造工艺以及配套器件的技能跟进上，还有许多难题须要解开。
对中国而言，在技能新旧交替的节点上，无疑存在着弯道超车的机会。但须要正视的问题是：海内对新观点每每过于狂热。石墨烯在芯片等浩瀚领域确实大有潜力，但从创造潜力抵家当化，中间须要的是脚踏实地的研究，也须要大众对新技能研发失落败的原谅。
中国芯片的弯道超车，不仅仅须要“新”材料，更须要的是“新”的产学研体系，以及更加开放原谅的投资环境。
