近日，在英伟达团队揭橥的新论文中提到了一个神秘的显卡：GPU-N。
据网友推测，这很可能便是下一代Hopper GH100芯片的内部代号。
https://dl.acm.org/doi/10.1145/3484505
英伟达在这篇「GPU Domain Specialization via Composable On-Package Architecture」（通过可组合式封装架构实现GPU领域的专业化）的论文中，谈到了下一代GPU设计。
研究职员认为，当前要想提升深度学习性能，最实用的办理方案该当是最大限度地提高低精度矩阵打算的吞吐量。
大略来说，GPU-N有134个SM单元（A100中为104个SM）；8576个CUDA核心（比A100多24%）；60MB的二级缓存（比A100多50%）；2.687TB/秒的DRAM带宽（可扩展至6.3TB/秒）；高达100GB的HBM2e（通过COPA实现可扩展到233GB），以及6144位内存总线。
全新COPA-GPU架构
「GPU-N」采取了一种叫COPA的设计。
目前，当GPU以扩大其低精度矩阵打算吞吐量的办法来提高深度学习（DL）性能时，吞吐量和存储系统能力之间的平衡会被冲破。
英伟达团队终极得出一个结论，基于FP32（或更大）的HPC和基于FP16（或更小）的DL，两者的事情负载是不一样的。那么，运行两种任务的GPU架构也不应该完备一样。
而如果非得哀求GPU知足不同的架构哀求，去做一个领悟设计，会导致任何一个运用领域的配置都不是最优的。
因此，可以给每个领域供应专用的GPU产品的可组合的（COPA-GPU）架构是办理这些不同需求的最实用的方案。
COPA-GPU利用多芯片模块分解，可以做到最大限度地支持GPU模块复用，以及每个运用领域的内存系统定制化。
英伟达表示，COPA-GPU可以通过对基线GPU架构进行模块化增强，使其具有高达4倍的片外带宽、32倍的包内缓存和2.3倍的DRAM带宽和容量，同时支持面向HPC的缩减设计和面向DL的专业化产品。
这项事情探索了实现可组合的GPU所必需的微架构设计，并评估了可组合架构为HPC、DL演习和DL推理供应的性能增益。
实验表明，与一个领悟的GPU设计比较，一个对DL任务进行过优化的COPA-GPU具有16倍大的缓存容量和1.6倍高的DRAM带宽。
每个GPU的演习和推理性能分别提高了31%和35%，并在扩展的演习场景中减少了50%的GPU利用数量。
从纸面上的性能来看，「GPU-N」的时钟频率为1.4GHz（与A100的理论值相同），可以达到24.2 TFLOPs的FP32（是A100的1.24倍）和779 TFLOPs的FP16（是A100的2.5倍）。
与AMD的MI200比较，GPU-N的FP32的性能还不到一半（95.7 TFLOPs vs 24.2 TFLOPs），但GPU-N的FP16的性能却赶过2.15倍（383TFLOPs vs 779TFLOPs）。
规格
NVIDIA V100
NVIDIA A100
GPU-N
SMs
80
108
134
GPU频率（GHz）
1.4
1.4
1.4
FP32（TFLOPS）
15.7
19.5
24.2
FP16（TFLOPS）
125
312
779
L2缓存（MB）
6
40
60
DRAM带宽（GB/s）
900
1,555
2,687
DRAM容量（GB）
16
40
100
根据以往的信息可以推断，NVIDIA的H100加速器将基于MCM办理方案，并且会基于台积电的5nm工艺。
虽然不知道每个SM中的核心数量，但如果依然保持64个的话，那么终极就会有18,432个核心，比GA100多2.25倍。
Hopper还可以利用更多的FP64、FP16和Tensor内核，这将极大地提高性能。
GH100很可能会在每个GPU模块上启用144个SM单元中的134个。但是，如果不该用GPU稀疏性，英伟达不太可能达到与MI200相同的FP32或FP64 Flops。
此外，论文中还谈到了两种基于下一代架构的领域专用COPA-GPU，一种用于HPC，一种用于DL领域。
HPC变体采取的是非常标准的设计方案，包括MCM GPU设计和各自的HBM/MC+HBM（IO）芯片，但DL变体真的是一个很分外的设计。
DL变体在一个完备独立的芯片上安装了一个巨大的缓存，与GPU模块相互连接。具有高达960/1920 MB的LLC（Last-Level-Cache），HBM2e DRAM容量也高达233GB，带宽高达6.3TB/s。
但是网友表示，英伟达彷佛已经决定将重点放在DL性能上，由于FP32和FP64（HPC）性能的增长仅仅是来源于SM数量的增加。
这很可能在末了达不到传闻中的3倍性能。
鉴于英伟达已经发布了干系的信息，Hopper显卡很可能会在2022年GTC的大会上亮相。

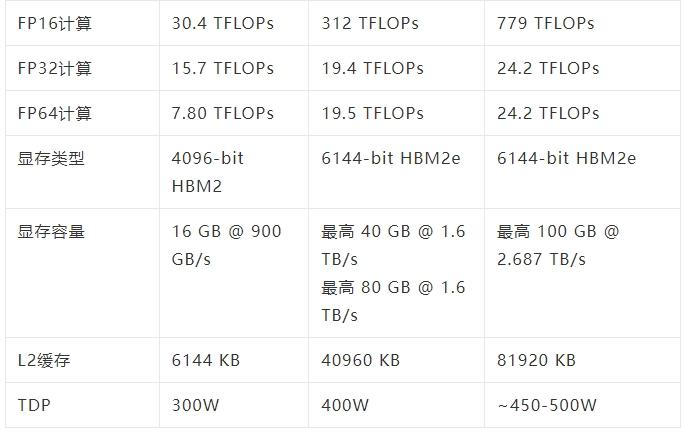

规格预测
Tesla V100 (SXM2)
NVIDIA A100 (SXM4)
NVIDIA H100 (SMX4?)
GPU
GV100 (Volta)
GA100 (Ampere)
GH100 (Hopper)
制程
12nm
7nm
5nm
晶体管
21.1亿
54.2亿
TBD
芯片尺寸
815平方毫米
826平方毫米
TBD
SMs
80
108
134
TPCs
40
54
TBD
FP32 CUDA核心
5120
6912
8576
FP64 CUDA核心
2560
3456
4288
张量核心
640
432
TBD
纹理单元
320
432
TBD
频率
1530 MHz
1410 MHz
~1400 MHz
TOPs（DNN/AI）
125 TOPs
1248 TOPs
TBD
FP16打算
30.4 TFLOPs
312 TFLOPs
779 TFLOPs
FP32打算
15.7 TFLOPs
19.4 TFLOPs
24.2 TFLOPs
FP64打算
7.80 TFLOPs
19.5 TFLOPs
24.2 TFLOPs
显存类型
4096-bit HBM2
6144-bit HBM2e
6144-bit HBM2e
显存容量
16 GB @ 900 GB/s
最高 40 GB @ 1.6 TB/s
最高 80 GB @ 1.6 TB/s
最高 100 GB @ 2.687 TB/s
L2缓存
6144 KB
40960 KB
81920 KB
TDP
300W
400W
~450-500W
