其最高电压可以达到120V，也便是双60V，输出功率在双40V下，8欧姆，均匀连续输出功率可达100W。
其高保真的音质，让制作和欣赏的人不克不及自休。
已然成为了仿照集成芯片类功放的天花板，至今无人超越。

下面是芯片的引脚功能图。

TDA7293芯片构造图

图1是官方的并联电路。
由于9、10脚分别用开关和电阻来掌握待机和静音，由于芯片对付待机还有静音有时序的哀求，以是掌握起来显得非常未便利。
那么针对官方的这个问题，下面的图2，有改进，利用1个二极管，2个电容，3个电阻，来组成一个自动掌握待机和静音的电路，那么就显得非常的方便。
又由于传统并联输出，在推大功率音箱应对大瞬态时，有点显得力不从心，以是就设计了主从并联电路，如下图图2。

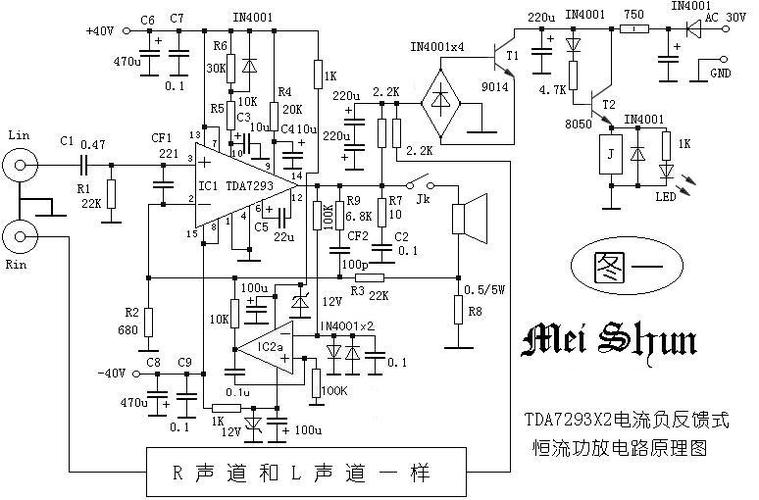

TDA7293官方并联型输出电路 图1

图2是改进后的，主从并联电路。
作甚主从并联，便是一个芯片从输入到输出，全线在事情状态，称为主芯片，其余一个或者多个芯片输入部分不事情，只是输出部分事情，称为从芯片。
这样并联在一起，能达到双倍或者多倍电流输出，就称为主从并联。
它的优点是，推大功率音箱时，相应迅速，游刃有余，由于多个芯片分担了输出功率，以是单个芯片的发热温度不高，使失落真更小，音质更加幽美，高音更加清脆细腻，中音更加宽广饱满有力，低音更加澎湃有力更加有弹性，更加震荡。

TDA7293主从并联型输出电路 图2

TDA7293主从并联型输出电路套件

TDA7293主从并联型电路线路板
