本日给大家分享的是 PCB 项目--利用 555定时器 IC 的可调单/双 LED 闪光灯。（附带项目事理图+项目资料（Gerber )文件哦，记得私信我领取）
555 定时器 IC 是一种集成电路，用于各种定时器电路，脉冲发生器和振荡器运用，这里紧张利用的是非稳态多谐振荡器的 555 定时器 IC。
利用 555定时器 IC 的可调单/双 LED 闪光灯总电路图
首先“DIY 555 脉冲发生器模块”产生的正脉冲使“一个 LED”闪烁，然后是“两个 LED”交替闪烁定期，脉冲的输出频率可以利用电位计进行调度。该电路可以在 5 至 15 V直流电之间的任何电压下事情。
一、元器件清单2 个 LED1 个 555 定时器 IC1 x 10µF 电容1 x 220Ω 电阻1 个 1kΩ 电阻1 x 10kΩ 电阻和/或1 x 10kΩ 电位器元器件清单
二、电路事理图电路十分大略，通过连接 555 定时器的引脚 2 和 6，可以将 IC 置于非稳态模式。在非稳态模式下，555 定时器 IC 充当振荡器（重新触发自身），从输出引脚编号天生方波 [PWM 旗子暗记]。

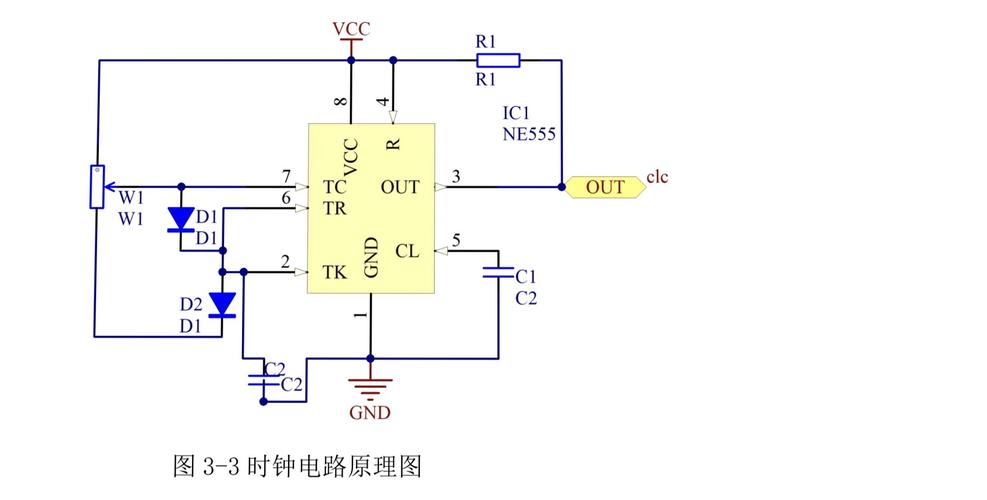

利用 555定时器 IC 的可调单/双 LED 闪光灯电路图
通过改变 R1、R2 和 C1 的值，可以改变 引脚 3 产生的输出脉冲的频率。
三、电路事情事理1、555 定时器 检测电压
555 定时器 检测电压
当 IC 的 引脚 2 检测到电压低于电源电压的 1/3 时，它会打开输出。当引脚 6 检测到电压超过电源电压的 2/3 时，它会关闭输出。当输出关闭时，放电引脚 (引脚7) 内部接地。这便是 555 定时器的触发引脚 (引脚 2 ) 和阈值引脚 (引脚 3 ) 如何检测电压并掌握引脚 3 的输出。
2、启动电路，电容 C1 放电
启动电路，电容 C1 放电
当我们启动电路时，电容 C1 将立即处于放电状态。因此，引脚 2 的电压将为 0v，小于电源电压的 1/3，这将打开引脚 3 上的输出。同时，引脚 7 将在内部与 GND 断开，电容 C1 将通过电阻 R1 和 R2 开始变革。一旦电容 C1 两端的电压超过电源电压的 2/3，引脚 6 将关闭输出。同时，引脚 7 将在内部重新连接到 GND，从而使电容 C1 通过电阻 R1 放电。3、丈量电路，检测电容的放电和充电
丈量电路检测电容的放电和充电
一旦电容 C1 两端的电压低于电源电压的 1/3，引脚 2 将打开输出，并且上述循环不断重复。你可以将万用表连接到电路以丈量电容的充电和放电。由于电阻 R1 涉及电容的充电和放电，因此增加或减少其值将增加或减少关闭周期的持续韶光，并会减少或增加 LED 的闪烁率，由于电容须要更多的韶光来充电和放电。通过改换更高或更低值的电容，你还可以得到更长或更短的闪烁率。通过用电位器代替电阻 R1，可以动态调节 LED 的闪烁率。4、连接第二个极性相反的 LED 灯
连接第二个极性相反的 LED 灯
现在，为了实现双 LED 闪烁效果，我们须要将第二个极性相反的 LED 连接到 IC 的引脚 3。
四、电路元器件数值打算现在，我们打算输出波形的输出频率和占空比。在设置中，电阻 R1 = 1kΩ，R2 = 10kΩ，电容 C = 10uF。
1、t1--电容充电“导通”韶光为：
电容充电“导通”韶光打算公式
t1=76.23 ms。
2、t2--电容放电“关闭”韶光为：
电容放电“关闭”韶光打算公式
t2= 69.3 ms。
3、总周期韶光（T）：
总周期韶光（T）打算公式
T =145.53 ms。
4、输出频率 ƒ：
输出频率 ƒ打算公式
f= 6.871Hz。
5、占空比值为：
占空比值打算公式
占空比= 52.38%。
如果你想更好地掌握充电和放电，须要利用较高的 R2 (100K) 值和较低的 R1 (1K) 值。这样，你将对电路中的充电和放电电阻进行 99% 的掌握。
该 IC 的最大输出电流为 200mA，因此要驱动高达 1A 的更高电流负载，我们必须利用像 BD135 这样的晶体管。
五、电路 PCB 设计 （项目资料私聊我领取）对付上面谈论的 电路，设计了 利用 555定时器 IC 的可调单/双 LED 闪光灯 3D PCB 图 ，详细如下图所示：
1、 3D 模型图
利用 555定时器 IC 的可调单/双 LED 闪光 3D PCB 图
2、PCB 正面图
利用 555定时器 IC 的可调单/双 LED 闪光灯 PCB 正面图
3、PCB 背面图
利用 555定时器 IC 的可调单/双 LED 闪光灯 PCB背面图
4、PCB 分层图
利用 555定时器 IC 的可调单/双 LED 闪光灯 PCB 分层图
六、电路实物图为了方便，创建了这个小小的“555 脉冲发生器模块”。组装组件后，你只需通过供应 5v 至 15v 之间的电压为该模块供电，以在“脉冲”引脚上得到振荡输出。
电路实物图
上面便是 PCB 在 2D 和 3D 中的样子。这个 100 厘米 x 100 厘米的组件中有 16 个分线板。
七、电路焊接下面为将组件安装到 PCB 板上的步骤：
1、首先将 IC 底座焊接到电路板上。2、然后将电位器焊接到板上。3、之后，将 1kΩ (R1) 电阻焊接到板上。4、然后将 10µF 电容 (C1) 焊接到板上。5、末了将 555 定时器 IC 插入 IC 底座。电路焊接
八、电路的运用和用场该电路可用于掌握直流电机和步进电机的速率它可用于掌握挡风玻璃刮水器电机以产生往来来往运动可用作方波旗子暗记发生器可用作 MCU 的可调脉冲发生器在频闪灯和 SoS 旗子暗记电路中用于编码目的的电信在所有类型的车辆和自行车的转向指示器电路中产生可调脉冲（定时脉冲）来掌握其他电路，与 4017 和 4026 IC 结合利用。参考来源：diy-projects4u
电路讲解视频：https://youtu.be/B1URFJywtcI
图片来源于网络
以上便是关于利用 555定时器 IC 的可调单/双 LED 闪光灯，希望大家多多支持。
