上次已经说到过BBU,本日我在说一次，BBU全称Building Base band Unit ，中文名：基带处理单元。RRU（射频拉远单元）和BBU（基带处理单元）之间须要用光纤连接。一个BBU可以支持多个RRU。采取BBU+RRU多通道方案，可以很好地办理大型场馆的室内覆盖。

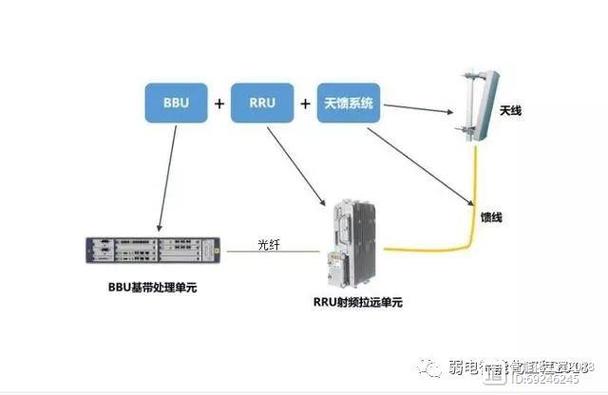

BBU+RRU模式图样如下：
1、 RRU ： 射频拉远单元
1.它卖力完成对来自天线的上行射频旗子暗记的放大、解调，通过Ir链路将IQ数据传送给BBU，并将来自BBU的下行IQ数据进行调制、放大，通过天线发送出去。
2.RRU从供电办法上分：互换供电和直流供电 。
3.RRU从事情模式上分：可分支持TD-SCDMA/TD-LTE两种制式双模RRU和仅支持TD-SCDMA或TD-LTE一种制式的单模RRU 。
1、 DRRU3158-fa
1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，常日安装在室外高塔、桅杆等室外场所。
2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模事情，最大支持的载波带宽为：TDS单模：18载波
3.TDS-L双模：20M+9载波
4.RRU事情频段：F频段（1880MHz～1910MHz）/A频段（2010MHz～2025MHz）。
2、 DRRU3158i-fa
1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，常日安装在室外高塔、桅杆等室外场所。
2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模事情，最大支持的载波带宽为：TDS单模：18载波
3.TDS-L双模：20M+9载波
4.RRU事情频段：F频段（1880MHz～1910MHz）/A频段（2010MHz～2025MHz）。RRU能够与天线单元集成为一体化天线子系统。
3、 DRRU3158e-fa
1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，常日安装在室外高塔、桅杆等室外场所。
2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模事情，最大支持的载波带宽为：TDS单模：27载波（FA频段内21载波和A频段内6载波）
3.TDS-L双模：20M+12载波。
4.TDL单模：20M+10M+5M（F频段）。
5.RRU事情频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）。
4、 DRRU3168-fa
1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，常日安装在室外高塔、桅杆等室外场所。
2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模事情，最大支持的载波带宽为：TDS单模：27载波（FA频段内21载波和A频段内6载波）
3.TDS-L双模：20M+12载波
4.TDL单模：20M+10M+5M（F频段）
5.RRU事情频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）。
5、 DRRU3172-fad
1RRU为双频段4通道RRU，它是天线和BBU之间的射频功能模块，常日安装在室外灯杆、高铁等室外场所。RRU通道有2个FA频段通道和2个D频段通道。
2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模事情，最大支持的载波带宽为：
3.TDS-L双模：20M（2T2R）+12载波 TDL单模：2× 20M（2T2R）（D频段）
4.RRU事情频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）/D频段（2575MHz～2635MHz） 。
6、DRRU3151e-fae
1.RRU为三频段1通道RRU，它是天线和BBU之间的射频功能模块，常日用作室内覆盖，也可用作室外覆盖。
2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模事情，最大支持的载波带宽为：TDS单模：48载波（FA频段内27载波和E频段内21载波）
3.TDS-L双模：20M+12载波（FA频段）， 2X20M+6载波（E频段）
4.TDL单模：20M+10M+5M（F频段），2X20M+10M（E频段）
5.RRU事情频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）/E频段（2320MHz～2370MHz）。
7、RRU3257
1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，常日安装在室外高塔、桅杆等室外场所。
2.TDL单模：2× 20M（2T2R）
3.RRU事情频段： D频段（2575MHz～2635MHz）
1、 RRU事情参数
三、基站TDS&TD双模8通道RRU配置
四、告警级别
1、紧急告警
1. 紧急告警定义：此类级别的告警影响到系统供应的做事，必须立即进行处理。纵然该告警在非事情韶光内发生，也需立即采纳方法。如某设备或资源完备不可用，需对其进行修复。
2. 处理方法：须要紧急处理，否则系统有瘫痪危险。
2、主要告警
1. 主要告警定义：此类级别的告警影响到做事质量，须要在事情韶光内处理，否则会影响主要功能的实现。如某设备或资源做事质量低落，需对其进行修复。
2．处理方法：须要及时处理，否则会 影响主要功能的实现。
3、次要告警
1.定义：此类级别的告警未影响到做事质量，但为了避免更严重的故障，须要在适当时候进行处理或进一步不雅观察。
2.处理方法：发送此类告警的目的是 提醒掩护职员及时查找 告警缘故原由，肃清故障隐 患。
4、提示告警
1.定义：此类级别的告警指示可能有潜在的缺点影响到供应的做事，相应的方法根据不同的缺点进行处理。
2.处理方法：只要对系统的运行状态 有所理解即可。
五、常见告警处理方法
1、 光路故障
1. 包涵告警：光模块收发非常，BBU IR接口非常，被汇聚射频单元链路非常，射频单元IR接口非常，射频单元光接口性能恶化，射频单元配置不可用，光模块混插告警 。
2.故障定位思路：
1）光路不通，收发光路弱化，光模块故障导致 ；
2）电源问题导致（室分站点较多停电），空开跳闸，市电中断，电源烧坏等 ；
3）光路模块破坏，光模块混插；
4）尾纤破坏或被折过，尾纤未接插在光模模或有未插进去，松动，法兰松动；
5） 光纤熔接问题，没有达标，光纤中间断了。
2、 GPS故障
1.包涵告警：时钟源丢失，时钟源参考非常，系统时钟失落锁，时钟锁相环告警
2.故障定位思路：
1） 各接头做工不良，导致GPS开路、短路 ；
2） GPS馈线进水，GPS蘑菇头故障；
3）单板故障导致星卡不可用 ；
3） GPS蘑菇头被遮挡 ；
4） 外部强滋扰导致（概率较小） 。
3、 通道类故障
1.包涵告警：射频单元通道非常告警，射频单元驻波告警，射频单元通道幅相同等性告警 ，射频单元发射通道增益非常告警
2.故障定位思路：
1） 馈线接头做工不良，松动，进水导致；
2） RRU通道故障 ；
3） 天线通道故障导致 。
3.处理步骤
1）检讨跳线接头是否松动，如果松动，紧固跳线，查看告警是否肃清 ；
2）改换RRU与天线相连接的跳线，通过 DSP PATHPARA查询通道及驻波状态是否规复正常，告警是否规复 ；
3）RRU侧和正常通道跳线倒换（校准通道除外），通过 DSP PATHPARA查询通道及驻波状态是否规复正常，查看告警是否跟随跳线变革，如不变革则RRU通道故障，如果变革，则判断跳线或天线故障 ；
4） 改换故障跳线，RRU，天线 。
4、 硬件故障类
1.包涵告警：射频单元硬件故障告警，单板硬件故障告警 ，单板软件运行非常告警
2.故障定位思路：
1） 掉电重启故障板件 ；
2） 改换故障板件 。
3.引起基站退服的多种缘故原由及处理
1） 电源问题：常见问题为停电引起的，一样平常在来电后会自行规复 。
2） 单板故障： 主控板故障会导致小区基站退服，需改换主控板 ；BBP板故障会导致小区同时退服，但基站不退服，需改换BBP板 ；GPS故障超8个小时将引起基站退服 。
3） 传输问题： 当PTN设备涌现托管，光缆中断，会引起基站小区退服； 当PTN侧与RNC侧VLAN数据不一致时导致基站无法盲起，传输不通导致基站退服，数据匹配同等后故障会自行规复。
作为一个通信汪，创造地故意千万种，一言两语也说不完，不会有无缘无端的故障，生活要多一双创造故障的眼睛，存心去不雅观察，总能找到你想要的答案。本日就先说到这里，其他故障排查，后期有韶光在一起说，感激关注与支持！
