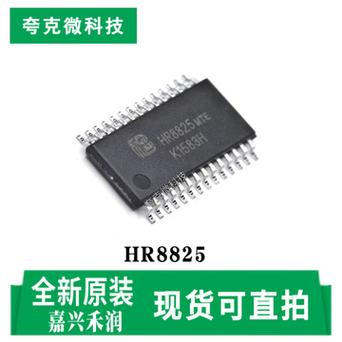

这个是昨天拿到的设计好的能够驱动57步进电机的电路板，个中这两个是步进电机驱动芯片。
这个是ESP32，这边有一个TI的DCDC的降压电路。
这个是焊接好的测试板，通过测试创造这两个步进电机驱动芯片发热非常大。

这是两个57的步进电机，它的额定电流是三安，当前是通过调节电位器把它的最大电流调到了两安。
调到两安步进电机在锁布的时候来看一看它的噪音。
实验电源已经打开了，接下来把小开关打开，听一听电机所向的电流声。

看一看它静态的总的电流是1.16安，24伏供电1.16安。
通过这样的静态的供电实验，过一段韶光之后电容会发烫，发烫还是挺厉害的，该当便是谐波太大导致两个电容发烫。
接下来便是想办法看一看，全体电路肯定是须要再完善一下的，须要做一些整改方案。

同时散热片肯定要重新设计，一开始没有想到它发热这么厉害，现在通过实验它的发热量还是挺大的。
以是下一个迭代升级的版本肯定要优先考虑散热的问题。
