二、各部件: 本FM/AM收音机全部套件的各个零部件见图1～图7所示。
图1.FM/AM收音机外壳正面
图2.FM/AM收音机外壳背面
图3.FM/AM收音机印刷电路板正面
图4.FM/AM收音机印刷电路板背面
图5.FM/AM收音机外壳内部及扬声器

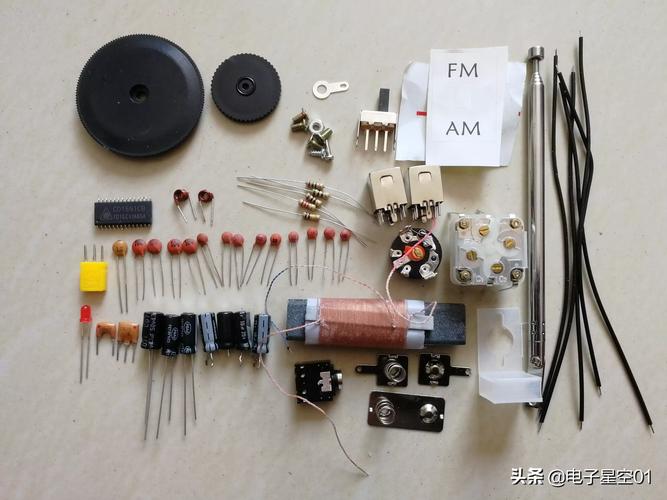

图6.FM/AM收音机紧张电子零部件及安装螺丝
图7.FM/AM收音机其他零部件
三、参考资料:
本收音机套件所附带的资料有: 1.产品解释、2.大略事理、3.装置解释、4.元件清单、5.电路事理图、6.印刷电路板及其他、7.产品简介平分离见图8～图9所示。
图8.FM/AM收音机套件解释及元件清单
图9.FM/AM收音机电路图和印刷电路板焊接图及部件先容
四、器件与检测:
在焊接前，应对套件的所有各个元器件及部件，进行负责和仔细地检讨与丈量，以便能确保没有任何问题，免得焊上印刷电路板之后再查找故障，将会增加不必要的麻烦。检讨中这里创造两个小问题，一个是电路图中的R1，该电阻器的编号与数据均不对，见图10所示; 好在印刷电路板上这部分该当是精确的，它不会影响收音机的安装。 另一个是固定电位器的旋盘螺丝有点长，旋转到底后，旋盘仍旧没能固定紧，对此改换一支短些螺丝均可。那根较长的螺丝即为套件所带的，见图11所示。其余，随套件赠予的焊锡丝与两节五号电池见图13，这里很明显，焊锡丝的直径还是比较粗的，不适宜焊接较密集的本套件的CXA1691BM芯片引脚，用这种焊锡丝焊接其他元器件是没有问题的。本次焊接芯片采取的细直径焊锡丝，与所赠予的焊锡丝的粗细直径的对照比较见图13与图14所示。
图10.电路图中的R1误标为R2、且数据也标错了
图11.FM/AM收音机电位器转盘固定螺丝，长的为套件带的
图12.准备检讨检测FM/AM收音机套件中的各个元器件
图13.FM/AM收音机套件附带的五号电池和焊锡丝
图14.FM/AM收音机套件附带的焊锡丝与焊芯片的焊锡丝粗细比较
五、元件安装步骤:
对付将元器件焊入印刷电路板上的一样平常步骤为: 先可以将小的器件焊上，如电阻、电容，再焊比较大的器件，如中周变压器、可变电容器、电位器等焊上，除了芯片和发光二极管外，其他元器件均焊接完成的电路板正面与背面见图15与图16所示。
随后再将芯片焊与印刷电路板上。芯片焊接应该把稳:一定要利用防静电电烙铁且烙铁头采取细尖头的，这里用的是936电烙铁，下面接着先容。
图15.FM/AM收音机套件电路板上全部元器件焊完的正面图
图16.FM/AM收音机套件电路板上全部元器件焊完的背面图
六、芯片的焊接:
接下来，先容一下对付芯片的焊接所利用的936电烙铁的一样平常先容，如它的操作面板、电烙铁及烙铁尖头见图17至图19所示。全体芯片焊接过程中，是在有放大镜的小台灯下面进行的，见图20所示。可以先将芯片的外围四角的四个引脚先焊好；在确定各个引脚均已对齐了后，即可将所有引脚焊好，见图21和图22所示。末了再将发光二极管，把稳它的极性给与焊好。见图23所示。
待对芯片各个引脚，以及各个元器件的引脚焊接，均检讨没有涌现虚焊、假焊、漏焊等问题无误后，即可焊上扬声器与电池引线，进行下一步的调试事情啦！
图17.FM/AM收音机套件焊接芯片用936电烙铁操作面板
图18.FM/AM收音机套件焊接芯片用的936电烙铁头部
图19.FM/AM收音机套件焊接芯片用的936电烙铁尖头部分
图20.FM/AM收音机套件焊接芯片在有放大镜的小台灯下进行
图21.FM/AM收音机套件焊接芯片四角的四个引脚焊好的情形
图22.FM/AM收音机套件焊接的芯片的所有引脚均焊好的情形
图23.末了把发光二极管焊好的情形
关于发光二极管回路，这里要解释一下。由印刷电路板上可以看到，发光二极管的负极与芯片的19引脚之间有一个跨线，见图24和图25所示，把稳！
在印刷电路板上一定要把它短接上，否则发光二极管会不闪亮的。但是，就这个问题，套件的解释书中没有给与昭示，望装置本套件的朋友予以把稳。
图24.电路图中发光二极管负极与芯片19脚回路
图25.印刷电路板上发光二极管负极与芯片19脚的跨线处
其余还有一个问题: 套件解释书中有这么一段话“若收不到广播，请再一次检讨电路有没有缺点，并参考本解释书的附表IC的各脚电压参考值(静态)，大概对你的调试有很大的帮助。” 但是，彷佛套件中根本就没有看到有这么一张附表啊！
七、大略调度后吸收广播电台的效果:
1.调幅中波段调度:在可以正常吸收中波广播电台的情形下，由中波高端处找到一个电台，调度可变电容上的对应微调电容，使声音最大；接着在低端处也找一个电台，此时可调度磁棒上的线圈的位置，使声音最大。为了达到最佳的效果，须要反复调度几次。调度过程中，如果在高端或低端没有正常的广播电台时，也可以借助于某一个连续的滋扰台进行这种调试程序。
2.调频广播段调度: 先调度L2“实在便是轻微地拨动线圈的松紧程度，L1也是这样调度”，使能找到广播电台。在波段的低端找个电台，拨动L1使声音最大；再在波段的高端找一个电台，调度可变电容器上的对应微调电容，使声音最大。实在，调频广播段一样平常不用刻意调度的，大概按安装焊接完毕无误的情形下，即可收到调频广播电台的。
收音机全部组装完成后，装入机壳内以及后盖盖好就位的外不雅观照片，分别由图26至图28所示。
这台调频调幅收音机的试听情形，在本文揭橥前即以播出，它的链接如下:
https://m.toutiao.com/is/LTHnhEb/?=广播情怀-获奖套件-威蜗牌WW828(FM/AM)收音机套件DIY后试听实例
感兴趣的朋友可以去点开它给与不雅观看。[呲牙][握手]
图26.FM/AM收音机装置全部完成已经就位的情形
图27.FM/AM收音机装置结束后的正面与背面照片
图28.威蜗牌WW828(FM/AM)收音机整机外不雅观照片
