正当大家都把把稳力集中在苹果18W USB PD充电器上时，苹果却在WWDC 2018开拓者大会之后悄然上架了一款30W USB PD充电器。与此同时，原有的29W USB PD也被下架，也便是说这款30W充电器取代了原有的29W充电器。
而通过充电头网此前的比拟创造，这两款充电器除了型号、参数以及外壳制造工艺不同之外，产品性能也有很大差异。比如对手机、移动电源等的兼容性，给New MacBook充电时的输出电压等都有所差别。
那本日充电头网就对这两款充电器的内部进行一个详细的比拟，让大家对这两款充电器的用料、做工等方面的差异有一个更加清晰的理解。
已保存左边为新款30W，右边为老款29W。两者尺寸大小完备同等，形状仅有略微差异。紧张差异在于：外壳、接口、AC插头、电压档位等。右边29W的外壳是一体的，而左边新款30W适配器是由两半焊接在一起的。此外，USB-C接口也有略微差异。
30W的型号为A1882，输出规格参数为5V3A、9V3A、15V2A、20V1.5A；而29W的型号为A1540，输出规格参数为5.2V2.4A、14.5V2.0A，仅有2个档位。以上便是这两款充电器在外不雅观上的紧张差异，接下来就看两款充电器的内部用料及做工。
一、苹果30W USB PD充电器拆解
暴力拆开外壳。
全面积覆铜，增强散热，外壳内部打胶水帮助导热。这种散热配置一样平常只在大功率条记本电源上看到。
火线、零线、地线。
接地线内部Torx螺丝固定。
玄色绝缘胶带。
铜片是全体包住的。
撕开热缩管，导线焊接点特写，穿过开孔，焊接牢固。
铜片全体取出。
内部电路采取两块PCB设计，并利用塑料外壳固定，低级电路板上面盖有塑料罩，绝缘支撑浸染。
次级整流输出电路。

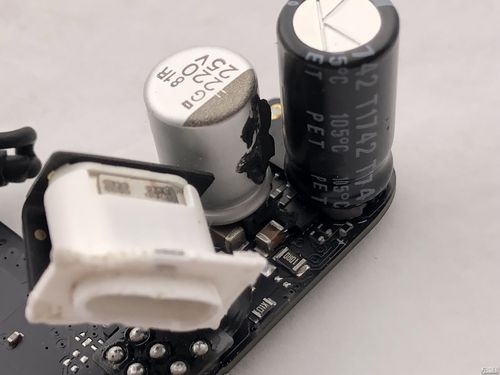

USB-C输出插件，两颗电容并联卖力输出滤波。
火线插脚采取热缩管保护，绝缘片开槽卡在保险丝引脚上，并且打胶水固定。
这里两条电线也是用胶水固定在内部的绝缘件上，工艺讲求。
分离掉两块电路板中间的绝缘隔离罩。
两颗35V 33μF红宝石电容以及一颗日化KXJ电解电容，耐压400V 39μF，中间竖着的是Y电容，同样也有一个绝缘件。
这个角度可以看到输入共模电感，保险丝，压敏电阻。
日本黑金刚KXJ系列的400V 39μF输入滤波电解电容，变压器是胜美达代工。
保险丝，电容一侧还有一条排线连接到输出电路板上，比较传统充电器内部多了一个薄膜电容，下面会说到。
Y电容特写。
电路板背面，这款电源和我们常见的电源架构不一致，是ACF有源钳位构造。
FLUT12A2060是infineon英飞凌的低级主控IC，定制型号，采取PG-DSO-12封装。由于LLC架构，配套有两颗英飞凌的开关管。
infineon英飞凌IPL65R1K5C6S详细资料。
IPL65R650C6S，均属于英飞凌CoolMOS C6系列。两颗管子组成ACF有源钳位架构，提高效率。ThinPAK封装的MOSFET ，厚度只有1mm ，比较常见的TO220/252封装，大大减小体积，可以提高适配器的功率密度，特殊适用于小型适配器的设计。
USB-C小板正面，可以看到其余一块板的排线是连接到光耦的。
连续看电容中间还有元件。
安森美同步整流掌握器，产品列表内无该型号，属于定制型号。
安森美 FDMS86201同步整流管，这里看到PCB是沉金的。120V耐压，49A，11.5mΩ。
安森美 FDMS86201 详细资料。
USB-C小板背面是赛普拉斯USB PD协议芯片。
赛普拉斯协议芯片特写，丝印为CYPD3135为赛普拉斯的USB PD协议芯片CCG3。
CCG3是一种高度集成的USB-C型掌握器，符合最新的USB-C和PD标准，目前已经取得USB PD2.0认证。CCG3是一个完全的USB-C和USB电源端口掌握办理方案，可用于条记本电脑、显视器、拓展坞以及电源适配器等设备。CCG3利用Cypress专有的M0S8技能，具有32位、48-MHz ARM Cortex-M0处理器，具有128 KB闪存、8KB SRAM、20GPIOS、全速USB设备掌握器。可用于认证的密码引擎、20V容错调节器，以及一对FET开关5V（VCON）电源，为电缆供电。CCG3还集成了两对栅极驱动器来掌握外部VBUS FET和系统级ESD保护，电源领域运用中，CGG3常用封装有40-QFN、32-QFN两种封装形式。
1014-418是一颗光耦，卖力和PWM掌握器通讯，调节输出电压以及过流保护，右下角是VBUS开关管和电流取样电阻。
充电器内部采取6套绝缘模具安装，这个在充电器上也是亘古未有的。
充电器全部电路背面。
电路正面。
整流桥藏在共模电感下面。
电容一侧的电感。
这个角度可以看到电解电容是胶水固定，防止松动。
变压器赞助绕组输出整流。
全部拆解物件一览。
二、苹果29W USB PD充电器拆解
苹果29W USB-C PD电源适配器壳体十分稳定，胶质带有良好的韧性没办法无损开壳，撬起T型固定座可以看到背后是接地焊线。
去除壳体后，产品拆解构造一览A。
产品拆解构造一览B。
在变压器上面贴了一块导热铜片，铜片上有一小块玄色的是弹性导热垫，整块铜片用耐高温绝缘胶纸包裹处理。
里面的部件可以算作是3个部分，地线引脚面板、8字线插座、主PCB。
8字线插座全体用耐高温绝缘厚胶带包裹起来，正负极线缠绕后滴胶定型不会疏松。
去掉外层耐高温绝缘胶纸。
背面。
所有引脚都利用热缩管包裹避免管脚相互触碰短路，丝印S10 K300K1是一颗压敏电阻，保护输入过压。
8字线插座来自solteam崧騰，最大支持250V2.5A。
250V2A保险丝，利用白胶固定起来。
丝印19387-R 13A1713E的是共模电感。
连接线全部过孔焊接处理更加稳定。
PCB细节,意法半导体的STM32单片机、丝印644BV 7B003 BRD、丝印 BQY、丝印VE、丝印258 4670 1646、丝印T1IS。
安森美ON Semi NCP4304A+英飞凌Infineon BSC077N12NS同步整流。
两颗光耦，反馈及保护。
英飞凌的低级ic FLUT12A2010。
USB-C采取了裸舌片母座。
高下两块PCB通过排针连通，MOS管包上铜箔再拧在散热片上，nichicon 33uF 35V电解电容。
分离出高下PCB，在他们之间是一块对应形状的白色隔离壳体。
USB-C输出口20V插件、小插片PCB、两个20V390uf固态电容，地线座类似wifi天线那样采取插座设计。
连续分离出隔离壳体。
日本化工 KXJ 400V56uf高压侧电解电容。
硕大的电容霸占了PCB的一半位置。
两个Y电容利用分外壳体奥妙地直立焊接到高下PCB之间。
来自Sumida的变压器。
丝印LT 7B06A KBP208GL的整流桥。
丝印19447-R A17120。
撕掉表面的铜箔，英飞凌 spa11N80C3。
USB-C插脚件，激光打码L073N0JD。
USB输出口旁的小插片整体被耐高温绝缘胶纸包裹着。
去掉绝缘胶带，丝印Y704 715 33。
另一壁， ON semi安森美FDS6681Z，PMOS。是C口的输出开关，PCB面积受限，采取了直立PCB的方案。
三、充电头网拆解总结
1、在外不雅观方面，苹果30W充电器采取分离式的外壳设计，与苹果61W、87W充电器同等。而29W充电器采取一体成型的机身，整体性更好，更都雅。
2、性能参数方面，两款充电器在输出功率上差异不大。不过苹果30W充电器为四个电压输出档位，是目前苹果充电器中输出电压档位最全的充电器，而29W充电器仅14.5V、5V两个电压档位，在给iPhone X等设备快充时手机端压降大，发热更加明显。
3、两款充电器内部均为多块PCB板组合设计，构造繁芜，用料踏实，做工风雅。个中低级主控芯片均由英英飞凌供应，不过对付USB-C口的掌握器而言，苹果30W充电器利用了赛普拉斯的CYPD3135芯片，而29W充电器用的是一颗未标明品牌的IC，苹果30W充电器较29W充电器的最大升级之处也就在于此。
