为什么DSP须要上电复位？

DSP是一种微处理器数字电路芯片，它是须要时钟旗子暗记才能事情的，不管是芯片内部自带振荡器，还是外接晶振电路，上电到时钟电路正常起震是须要韶光的。
假设上电后，晶振须要500ms的韶光，才能正常输出时钟旗子暗记。
在这500ms内，时钟旗子暗记没有起震到正常输出旗子暗记，DSP就会运行不稳定，这段韶光内运行就随意马虎涌现缺点。
以是须要在DSP上电瞬间给DSP复位引脚一个复位旗子暗记，让它在刚上电的一瞬间不事情。

复位电路 一，RST高有效

由于电容两端的电压不能突变，刚上电瞬间电容短路，RST为高电平，DSP复位。
随着电容充电，RST引脚电压逐渐低落，当电容充电完成，电容相称于开路，RST被电阻下拉到地，为低电平，复位过程结束。

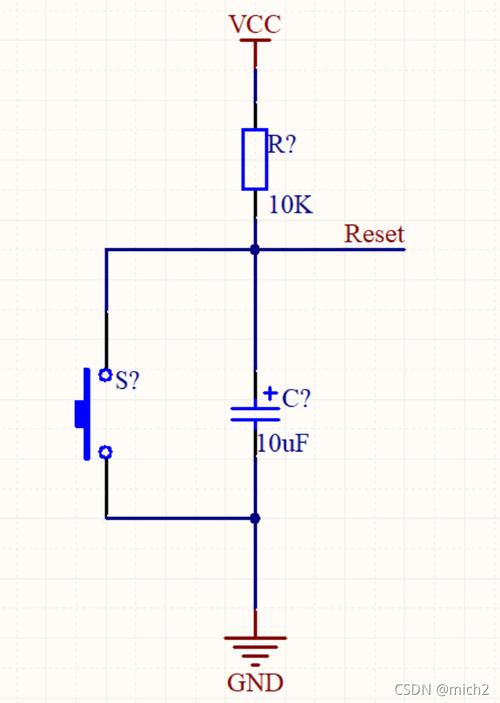

复位电路 二，RST低有效

由于电容两端的电压不能突变，刚上电瞬间电容短路，RST被下拉到地，为低电平，DSP复位。
随着电容充电，_RST引脚电压逐渐上升，当电容充电完成，电容相称于开路，_RST被电阻上拉，为高电平，复位过程结束。
