+24V MC34063 +15V MC34063 LM337 -15V
GND
-12V
+12VLM317
+22.6V

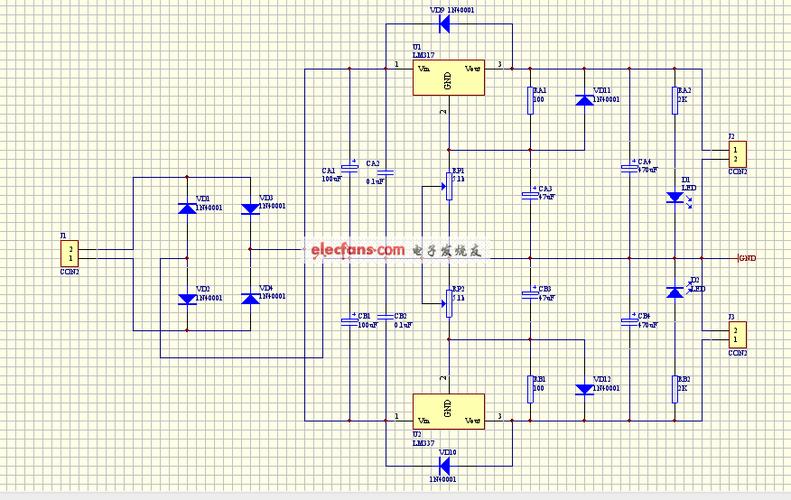

电源输入：24V，先经由桥堆，再经由 DC－DC 降压（MC34063 Step Down），变成+15V， 由于开关办法，输出纹波大，经由 LM317 转成+12V，作为仿照放大器的正电源。 +15V 经由 DC－DC 产生负电压（MC34063 Voltage Inverting），这个负压的纹波很大，需 要再加一级线性电源，经由 LM337 转成‐12V 输出，作为仿照放大器的负电源。 二、简化框图 上面方案先经由一级 DC－DC 降压，优点是效率高，芯片发热小，但是实验板飞线事情 量大，将上面方案简化如下：
+24V LM317
+12V
MC34063 LM337 -15V
GND
-12V
+12V
+22.6V
直接将输入 24V 通过 LM317 转成+12V，再经由 MC34063 变成‐15V，再经由 LM337 转 成‐12V。 缺陷：LM317 由于压差大，发热厉害，如果负载大，须要加散热片，全体电源的效率低， 其余，+12V 经由 MC34063 变成‐15V 时，开关电源会增加+12V 的纹波。 三、负电压电源电路 。
从上面描述可知，负压电路可以升压(ton>toff)、可以降压(ton<toff)、也可以相同电压转 换(ton=toff)，如果是升压，如果 Vin 与 Vout 压差太大（例如：输入 5V，输出‐15V） ，Q1 导
通的韶光过长，压差都在 Q1 上，Q1 的发热很厉害，由于 Q1 的功率有限定，也就限定了输 出的电流能力，这种情形下，须要外加电流驱动电路才能正常事情。 本电路由+12V 转成‐15V。
C1：330uF/25V RSC: 0.25Ω L：220uH C2：1000pF D1：SS24 R1：1K R2：11K Co：330uF/25V+0.1uF Vout 输出再加一级 LC 滤波
四、测试数据 输入：+19V
（1）+12V 空载 100R 负载 电压： 12.140V 12.137V 输出纹波： 20mV 20mV 输出纹波受开关电源影响。 （2）Vout（LC 滤波前） 空载 100R 负载 电压： ‐15.230V ‐14.860V 输出纹波： 纹波有 600mV 40mV （3）‐15V（LC 滤波后） 空载 100R 负载 电压： －15.225V －14.810V 输出纹波： 纹波有 600mV 10mV （4）‐12V 空载 100R 负载 电压： －11.894V －11.900V 输出纹波： 纹波有 5mV 10mV
五：问题 1、 空载时－15V，接了负载后电压降落。 缘故原由是‐15V 的驱动能力不敷，由于 MC34063 的功率是一定的，如果输入输出压差太大， 输出电流能力受到限定，其余 RSC 的限流电阻大小会影响输出电流，办理方法： （1） 降落压差 （2） 降落 RSC 电阻 2、 输出纹波太大。 输出纹波大小受以下几个成分影响：输出负载大小、L 的大小，减少输出纹波办法： 1、 输出加一个 LC 滤波，空载浸染不大，带负载后能改进很多。 2、 输出再加一级线性电源。 3、电源利用把稳。 这个电源输出+12V 和‐12V，－12V 的驱动能力比较弱，利用时不要超过 100mA，+12V 的驱动没有问题，以是利用时把稳－12V 的驱动不要超过 100mA。
