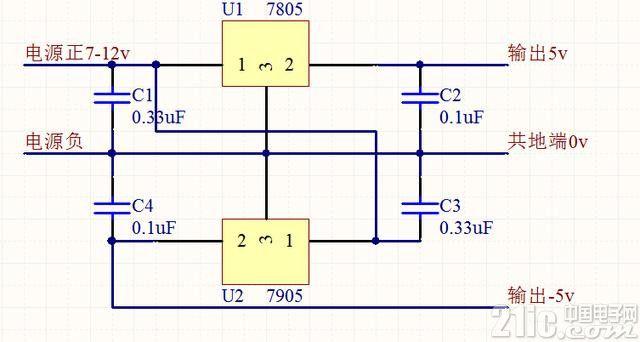

正负电压转换电路图
电路组成由一两个反相器IC1A、IC1B(第1、2脚为反相器ICA1，3、4脚为IC1B)和R1、R2、C1等构成多谐振荡器，输出方波旗子暗记，IC1C(5、6引脚)、IC1D(8、9引脚)、IC1E(10、11引脚)、IC1F(12、13引脚)四个反相器并联后作为缓冲器，可以产生较强的驱动能力，以降落负载对电路产生的影响。VD1、VD2是用于整流的二极管。
随着振荡器的不断输出方波旗子暗记，电解电容C2的左端电平也将呈现周期性变革，有时为低电平，相称于“0”状态，实际电压略高于0V；有时为高电平，相称于“1”状态，靠近电源电压。
（图片来自网络侵删）
振荡器输出的方波脉冲在正半周期间，通过VD2向C2充电，充电极性为左正右负，充电电压幅度等同于电源电压。在负半周期间，C2通过VD1向C3充电。经由反复充放电，C3上就会输出负电压 。
正负电压转换PCB图
项目设计打开AD软件，新建项目后，需新建事理图和PCB图，电路设计好了之后，便要画出元器件的封装，排列布局，之后在进行layout手动布线，自动布线也可以，但是自动布线不太都雅，以是建议还是手动布线好些；末了便是导出BOM表，看元器件清单进行组装测试。
正负电压转换电路BOM表
实验提示本电路与前面的倍压电路相似，它的输出电压受元件压降、脉冲频率以及电容器的容量等诸多成分的影响，一样平常不到预定电压值，会略偏低一些。
从本例可以用万用表测出电路的电源电压以及输出负电压，从实测结果可以看出，负电压电压值比理论值也要略低一点。
正负电压转换电路PCB3D效果图
本实验制作难度较大略，一个4069芯片好理解，紧张的还是要明白4069的引脚功能以及芯片的事理，只有理解4069集成芯片，电路的事情事理才好理解。
