华为Watch GT 3拆解：STM32U5系列芯片加持将低功耗进行到底_华为_主板

如今的智能可穿着设备功能非常丰富，乃至还有很多意想不到的功能。
华为这款腕表分歧凡响之处在于专门有一个运动的功能键，包含了统共18种不同的运动模式选项，可以说是特意为喜好运动健身的小伙伴量身订制的。

除了丰富的运动模式，华为WATCH GT 3腕表也包含其它功能，比如体温丈量、心率丈量、血氧饱和度丈量，乃至还有音乐播放，聪慧语音等功能。
丰富的功能同样意味着大规模的电路设计，意味着功耗的增加，但是，华为WATCH GT3偏偏在小小的空间内实现如此丰富的功能，又在实际利用场景中可以支撑2周旁边的长续航韶光，到底是什么样的硬件方案支撑它可以表现的如此精良？本次爆款拆评带大家来一探究竟。

拆解

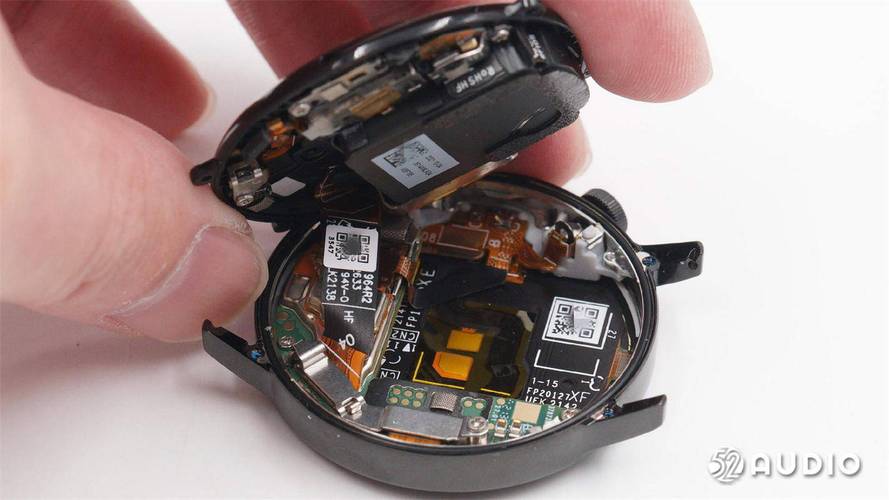

华为WATCH GT 3表带跟表盘设有划锁，拨动滑锁就可以取下表带，腕表底壳通过螺丝和表盘连接，拧下螺丝后创造腕表屏幕通过FPC排线连接得手表主板上，有金属垫片固定，这是防止在碰撞或者跌落情形下FPC接口有脱落的风险，越精雕细琢的电子产品上越常见，像普通入门级的电子产品可能直接用熔胶固定，乃至有的直接不做任何方法。
全部拆解完成后的百口福如下图所示，详细来看下内部的构造以及硬件方案。

华为WATCH GT3大致可以分4个部分，表壳，后盖（带有电池），两块主板（I型主板以及L型主板），尤其是两块主板，精细小巧，上面的元器件密密麻麻。

表壳

表壳搭载带有触摸功能的1.43英寸的AMOLED屏幕，屏幕驱动电路和触摸屏电路分开设计，分别采取BTB连接；，屏幕带有环境光传感器，可以根据外界的环境光调节屏幕的亮度；表冠底部设有霍尔传感器，可以用于感知表冠旋转，实际表示在腕表功能上便是旋转调节功能。

后盖

腕表的可充电锂电池焊接在后盖的FPC软板上，锂电池的容量为455mAh，正常利用可以支持这个腕表2周旁边的续航。
后盖电路搭载浩瀚的传感器，如海拔气压传感器，可以实时监测当前所处位置的气压MEMS麦克风，为语音通话供应拾音功能；线性马达，供应无级的震撼功能；一个设有8颗环形布局的光电传感器以及两组发光源的传感器模组，可以检测人体心跳、血氧饱和浓度等，合营腕表底部的菲涅尔透镜，可以扩散发光面积得到更佳的灵敏度。

看完华为WATCH GT3的整体构造设计，再来看下核心的两块主板（I型主板和L型主板），两个主板通过FPC排线以及BTB连接器堆叠在一起。

I型主板

I型主板上有两个BTB接口，一个连接主板；另一个连接底壳上的BTB接口，紧张用于传感器的数据，以及供电传输。

I型主板搭载瑞萨的P9415单芯片无线电源吸收器，适用于30W运用。
作为无线吸收芯片，P9415 从无线发射器吸收互换电源旗子暗记，并将其转换为整流输出电压，然后可用于为移动设备供电或为移动运用中的充电器输入供电。
‎

P9415采取32 位 ARMCortex-M0 处理器，除了供应高水平的可编程性，处理器还可以掌握 GPIO 用于指示操作或者故障模式。
除此之外，P9415具有很多实用的功能，比如‎具有多韶光可编程（MTP）非易失落性存储器，可轻松更新掌握固件和器件功能；有过热和强大的过压保护功能；集成高性能的LDO，具有高功率运用所需的超精确电流检测能力。

瑞萨这颗无线充电吸收器的阁下则是Dialog电源管理芯片DA9168 ，电源管理部分的电路也是这块I型主板上的紧张功能。

L型主板

L型主板上布局的元器件更多，两个BTB接口对应的是表壳上的AMOLED屏幕和触摸屏接口。

核心微掌握器芯片采取意法半导体最新推出的STM32U5系列微掌握器，这是首颗基于40nm工艺的低功耗STM32产品系列，属于超低功耗的微掌握器。
基于Arm 最新推出的Cortex-M33的高等节能处理器，可知足智能运用中严格的电源/性能哀求，以是非常适用于可穿着设备、个人医疗设备、家居自动化和工业传感器等运用。

同时，STM32U5系列微掌握器在担保低功耗的同时对性能也做了提升，集成最高达2MB的闪存（双组）存储器和786KB的SRAM；其余在安全性上也欠妥协，比如：

此外还有不少意法半导体独特的技能，比如搭载新型ST ART图形加速器，可以实现丰富的图形界面，并且可以高效处理重复的图形操作，这样就开释主CPU去实行实时处理乃至更高等的图形操作，提升用户体验。
以是ST这个系列的芯片非常适宜这种既要有低功耗需求，又要有图形界面需求的智好手表运用，举一反三，也可以实现像前辈的消费类、医疗和工业低功耗运用和设备。

在L型主板背面，元器件更多：

好，到这里基本看完了华为WATCH GT3的硬件方案，同时也创造了几个让人迷惑的地方，比如WATCH GT 3并没有WiFi的连接功能，只能连接蓝牙，而海思Hi3861这颗芯片紧张的用场在哪里？是不是为今后的运用处景提前布局呢？又比如说恒玄的蓝牙SoC、海思自家的SoC以及ST的微掌握器，这3颗芯片都具备基本的处理、掌握能力，可能在某方面上实现了一定的互补，但是从实际硬件方案来看，毕竟不是专门订制的ASIC芯片，在处理和掌握上肯定会存在一些功能冗余。

无线充电器

末了再来看一下腕表自带的无线充电器。
充电器底座背面是无线充电的发射线圈，直接涂上胶固定在外壳上，比较腕表而言，这个无线充电器做工设计就比较粗糙，预测是外包公司设计的。
清理掉一些胶后，大致能看到这个无线充电的硬件方案，一颗看不出型号的谐振电容，4颗MOS管组成无线充电全桥，无线主控芯片则是QP5503GQ，这颗无线充电主控芯片在海内不少厂商的智能无线充电板中也常常看到。

以是，全体华为WATCH GT 3中紧张的芯片可以参考如下BOM表。

我们知道智能穿着设备的意义在于实时追踪个人的康健，像这类运动型的智能穿着在追踪康健的根本上更多的是帮助你科学有效的运动，以是华为WATCH GT 3更像是在智好手环上的一次升级，跟苹果APPLE WATCH这类智好手表有实质差异。
但是，智能穿着有一个非常主要的痛点便是续航，而华为很好的办理了这个痛点。

不过，由于这个腕表的系统是基于鸿蒙OS系统，目前我们无法自定义去安装其它运用，只能体验自带的一些功能，可能这也是智能穿着设备迈向真正智好手表过程中还须要战胜的一些困难，未来空想的智好手表，我以为该当是能分开手机独立事情。
那么你是如何看待华为WATCH GT3这个可穿着设备的呢？想理解更多更详细的内容，欢迎点击不雅观看由贸泽电子独家资助的爆款拆评视频。
