10nm FinFET工艺 Kyro280登场
从高通骁龙800处理器出身起，险些每一代高通骁龙800系列处理器会在半导体工艺方面有所进步，去年的旗舰处理器高通骁龙820利用14nm FinFET工艺打造，而高通骁龙835再次升级，成为业内首个采取三星10nm FinFET工艺的移动处理芯片。
更高的半导体工艺带来了几点好处，首先是芯片封装尺寸的减小，高通骁龙835比较上一代高通骁龙820封装尺寸减小35%，要知道在当前智好手机追求愈发轻薄确当下，ID设计迫使内部元器件的精密度越来越高，更小的芯片尺寸意味着OEM厂商在制造设备时有更大的空间留给其他部件。
当然这样的体积缩减并不是建立在减少晶体管数量的根本上，10nm FinFET工艺带来了更高的晶体管密度（高通骁龙835拥有30亿根晶体管），同时也意味着更低泄电率，根据高通官方的资料，高通骁龙835比较高通骁龙820实现了25%的功耗降落，在利用VR时的功耗乃至只有后者的一半。

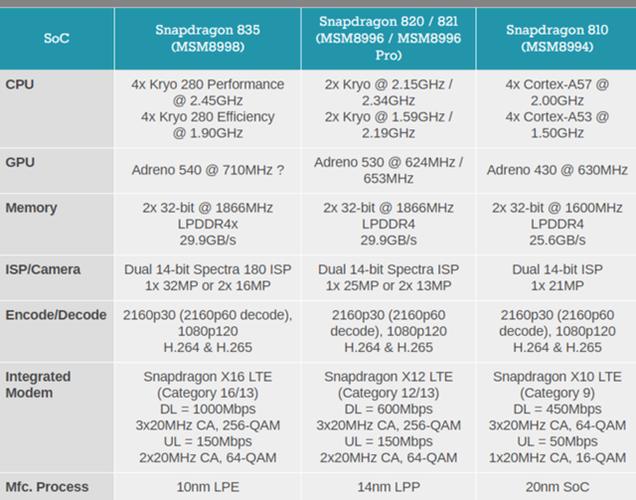

不过对付一款处理器而言，除了工艺以外，架构也是影响终极性能和功耗的主因。高通骁龙835处理器没有悬念的连续沿用高通骁龙820的Kryo架构，但在时钟频率和核心数上却大有不同，高通将其称为Kryo 280。高通骁龙820处理器采取了两簇核心管控2aSMP，2×2.2GHz + 2×1.5GHz的四核心设计；而高通骁龙835则在每个簇中都添上了两颗核心，采取了两簇核心管控4aSMP，个中高性能核心主频达到2.45GHz，而效率核心也提升至1.9GHz。
可别以为高通骁龙835仅仅是骁龙820的提频版，在核心设计上，处理器的L2缓存也直接翻倍，个中高通性能核心拥有2MB L2二级缓存，效率核心则拥有1MB L2二级缓存。在诸如APP加载韶光、网页浏览以及VR运用中，更大的二级缓存带来了20%的的性能提升，同时也进一步压榨功耗，延长利用韶光。
更聪明的Hexagon 682 DSP与Adreno 540图形处理器
高通骁龙820已经提出了沉浸式VR体验的观点，它哀求芯片至少要供应更高的视觉质量、直觉式直不雅观交互以及清晰通亮的声音，借助Hexagon 680 DSP以及Adreno 530 GPU基本实现了这三点。而高通骁龙835则离空想的愿景更进一步，它个中配备了性能更强的Hexagon 682 DSP以及Adreno 540图形处理器。
首先是Adreno 540图形处理器，它在Adreno530的根本上，带来了完全的OpenGL ES 3.2、OpenCL 2.0、Vulkan和DX12的支持，图形渲染速率提高25%。其次，高通首次在SoC中引入了DPU（显示处理单元）以及VPU（视频处理单元）观点，前者能够处理最高10-bit 4K 60fps显示，支持Q-Sync以及更宽色域，而VPU则包袱起了视频渲染功能，它不仅带来了4K HEVC 10-bit硬解码能力，还供应了视觉聚焦区域渲染。
在这样的硬件根本上，高通骁龙835供应了对付Ultra HD Premium显示器的支持，这意味着这块SoC完备能够担负起4K分辨率10-bit色深以及90%以上DCI-P3色域空间的输出。高通骁龙835也首次在硬件上供应了对付HDR10的支持，在今年，HDR显示无疑将成为越来越多智好手机的标配。
高通拥有打算DSP已经有很长的历史了，险些在骁龙品牌建立之初，Hexagon DSP就已经内置个中，但在最早的时候，DSP仅仅是被用于语音和大略的音频视频解码播放，随着智好手机利用需求的不断加大，现在包括摄像头和传感器功能都包括旗子暗记处理任务都须要借助DSP来完成，比较强大的CPU，DSP尤其善于在低功耗下处理这些任务。
在高通骁龙835中，Hexagon 682 DSP更是被打造成了一块超越CPU的处理核心，它继续了前代Hexagon 680 DSP的最大特色，支持支持打算向量扩展（HVX），DSP能通过一个指令来处理大量的数据流，比如虚拟现实、增强现实、图像处理、视频处理、打算视觉等功能的实现都须要用到这一点。这意味着，以往在CPU/GPU上相对更费电的任务可以交给DSP去更高效率地做了。
Hexagon 682 DSP还首次支持Tensorflow和Halide，前者是谷歌基于DistBelief进行研发的第二代人工智能学习系统，可用于语音识别和图像识别等多项机器深度学习，2016年4月谷歌才刚刚宣告将其开源。而Halide是有MIT打算机科学和人工智能是现实研究开拓的编程措辞，它改变了原来图像算法的离散操作，将原来分散的算法并行而至，从而提高图像优化的效率。
基于Hexagon 680 DSP中低功率核心的支持，高通在骁龙821中首次提出了All Way Aware，它能够在低功耗下对所有传感器进行掌握，高通骁龙835则在这一根本上添加了对付Google Awareness API的支持。此外，高通还在SoC中供应了6DoF VIO方案，这意味着VR厂商在利用高通骁龙835作为主SoC时，能够直接得到精确以及低延时的六轴动作捕捉方案，这将大大降落开拓本钱。
基于Hexagon 680 DSP中低功率核心的支持，高通在骁龙821中首次提出了永久在线的观点，它能够在低功耗下对所有传感器进行掌握，高通骁龙835则在这一根本上添加了对付Google Awareness API的支持。此外，高通还在SoC中供应了6DoF VIO方案，这意味着VR厂商在利用高通骁龙835作为主SoC时，能够直接得到精确以及低延时的六轴动作捕捉方案，这将大大降落开拓本钱。
全民双摄都靠Qualcomm Spectra 180 ISP
骁龙835同样内置了14位双ISP，但比较骁龙820/821内置的Spectra ISP，全新的Spectra 180 ISP性能更强，它支持驱动最高3200万像素单摄像头或双1600万像素摄像头，原生支持增强HDR、稠浊对焦以及EIS 3.0防抖。
无疑高通也看到了近两年双摄像头手机的走红，因此Spectra 180 ISP着重增强了对付双摄像头的技能支持，它险些原生支持当下所有双摄方案，给OEM厂商以更多的选择。首先通过双ISP的异构打算驱动，两颗不同焦距镜头能够实现平滑变焦功能，其次通过黑白摄像头组合，QualcommClear Sight算法也能在弱光下供应更通亮清晰的成像。
搭载了骁龙835处理平台的小米6正是采取了个中一套长焦+广角双1200万像素的组合方案，小米手机6在长焦端搭载了一颗52mm焦距镜头，广角端则是一枚27mm焦距镜头。在双摄像头同时启用时，两颗摄像头所拍摄的画面会进行重合，再结合多帧合成算法，从而得到一张拥有双份像素的原始照片。
Spectra 180 ISP同样也拥有原生稠浊对焦架构，根据现场光照环境的不同，SoC会调度不同的对焦方案，比如在通亮的场景下利用相位差对焦、普通光芒下采取反差对焦，而弱光下则开启红外激光对焦。此外，双ISP设计也供应了名“双相位自动对焦”，在极度弱光条件下，能够实现双倍的自动对焦性能。
千兆网络被X16 LTE打入历史
移动互联的速率究竟能有多快？在之前的高通骁龙820中，集成有X12 LTE调制解调器，借助三个20MHz载波聚合、256-QAM，它的最高下行速率达到了Cat.12（600Mbps），上行速率也到达了Cat.13（150Mbps），环球大约只有10%的运行商可以供应匹配的互联网做事。但这不再是极限，高通骁龙835内置有Snapdragon X16 LTE调制解调器，1Gbps的下载速率足以让99%的运营商拜倒在地。
骁龙X16 LTE modem采取了支持4×20MHz CA的2个4×4 MIMO + 2个2×2 MIMO天线配置办法，在传输下行数据时，采取了256-QAM高阶调制，2个4×4 MIMO供应8个串流、个中1个2×2 MIMO供应2个串流，仅需利用60MHz频宽即可实现10条串流，所有载波采取FDD时能达到1Gbps带宽。假若所有4×4 MIMO载波均为TDD，也能实现600Mps带宽，再加上2×2 MIMO载波（FDD制式）供应的200Mbps，总带宽也有800Mbps。
当然，高速频谱资源，移动网络会受到环境成分的限定，并不是在任何情形中都能拥有完全的频谱资源，骁龙X16 LTE调制解调器在LTE-D根本上新加入了LAA，这是一种结合LTE-U和LBR机制的产物，它会先对非授权频道进行侦听，确认无其它设备占用时才会连接，因此连接更为可靠、稳定。
同时，搭配X16 LTE调制解调器的还有全新WTR5975射频收发器，这也是环球首个单芯片射频集成电路，能够支持千兆级LTE、LTE-U以及LAA。单一收发器芯片下最高可支持4x下行链路载波聚合、2x上行链路载波聚合、所有3GPP协议批准的频段以及4×4 MIMO，在60MHz频宽下就达到了1Gbps的下载速率，大幅降落了射频功耗与设计难度。
而随着千兆级LTE的遍及，也会带来四大方向的革命，首先是4K级无线VR的显示，千兆速率足够知足带宽的需求。同时，更高的网络速率能够冲破本地和网络的隔阂，骁龙X16 LTE 调制解调器的4K文件读取速率险些靠近了手机本地闪存的速率，对付普通人而言，未来打开网盘内容的效率可能与打开本地文件无异。更主要的是，千兆级LTE网络将会成为未来5G时期的主要基石。
此外，骁龙X16 LTE调制解调器还进一步降落功耗，比较高通骁龙820所搭载的X12 LTE调制解调器，X16 LTE尺寸减小50%，Wi-Fi峰值功率降落60%。此外，骁龙835也是首款通过认证的Bluetooth5商用技能，供应高达2Gbps速率，而802.11ad多千兆比特Wi-Fi也带来了高达4.6Gbps的峰值下载速率，这使得无限高清传输以及无线VR成为了可能。
当然盯上骁龙835的可不仅仅是移动平台以及VR产品，正受困于难以办理电池续航以及过度依赖公共WiFi的移动PC也开始瞄向了这一领域，微软就在最近选择与高通联手，想要打造出搭载骁龙835处理平台以及Windows 10操作系统的条记本电脑。
作为业内首个利用10nm FinFET工艺的芯片，基于骁龙835打造出的移动PC平台首先就会在体积方面取得上风。更小的封装尺寸带来了更大的机内空间，从而让PC厂商可以放置更大的电池。再加上骁龙835本身的低功耗表现，使得其终极产品的续航表现将会是现有同级别PC产品的4-5倍。
内置于移动PC平台的骁龙835移动平台还集成了Qualcomm Kryo 280 CPU、Qualcomm Adreno 540 GPU和Qualcomm Hexagon 682 DSP，可处理独立的异构负载。而集成骁龙X16千兆级LTE调制解调器，供应1 Gpbs的峰值下载速率，还支持2×2 802.11ac MU-MIMO，带来绝佳的Wi-Fi移动连接。
同时，高通和微软还将会在移动PC端预装e-Sim卡，有别于手机真个传统Sim卡，这张e-Sim卡本身可被系统编程，而不会内置运营商以及套餐。在购买PC产品后，用户可以自行进行选择，在后期也可以通过空中升级的方法来进行套餐更新或者改换做事运营商。搭载此项做事后，移动PC就可以摆脱WiFi或者有线网络的桎梏，犹如手机一样可以在任意有网络旗子暗记的环境下享受网络做事，而这也正是高通与微软想要打造的“All Ways Online”的理念。
旗舰大军已争相预约
骁龙835所带来的不仅是强大的性能表现，还搭载有有更为丰富的功能支持，从而可以给用户带来更为优秀的利用体验。作为今年移动处理器的力作，目前已经有包括三星Galaxy S8、索尼Xperia XZ Premium、HTC U11等多款重磅旗舰机型都已经搭载上了骁龙835处理器，而在今年下半年它依然会是所有旗舰机型移动处理器首选。而在刚刚过去的Computex中，高通也联手微软推出了基于骁龙835移动平台的Windows 10 PC办理方案，华硕、惠普以及遐想等PC端OEM厂商也都将会把更多精力投入到这一领域，相信在不久之后，我们将会看到骁龙835在多个领域终端产品中的高光表现。
