【版号】：QIQY5 LA-8691P Rev：1.0
【故障征象】：
客户送修一台遐想Y400条记本，描述装在包中直接掉进了水桶里边，在太阳下曝晒了两天（脱了层皮似的）！
【维修过程】：

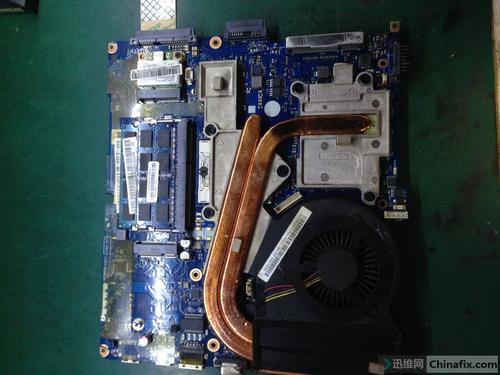

拆机检讨一下，拆开后可以看到版号：QIQY5 LA-8691P Rev：1.0。如图：
进水处：
进水的地方很多，其余还有两小处轻微进水的地方，经由洗涮处理干净后，在放大镜下不雅观察，瞥见PU4有一脚已经堕落断线，翻板看背面估计是待机芯片。打开图纸：
便是图中这个18PIN不采取，再看16PIN彷佛也有问题，开风枪取下来烧断了，刀片挖补线，看到芯片是RT8205，从料板找到TPS51125A换上。
3V 5V的高下管也被堕落了，一个断脚、一个击穿，全换，再打值，没问题。上电没电流，按开关也一样。
测待机3V 5V没有，测线性没有，测13脚EN 0V，拆PR48 PR49，测B+19，打开神器一算3.1V的开启，找电阻10K和2K的代换，再测线性3V 5V有了，再测PWM3V 5V还是没有。再查1、6PIN 0V，就在左下角，如图：
直接测PQ13的2脚无电压，再测PR57的VS短无电压，PQ12的2和5PIN为低有效，那就把PQ13拆了，PQ13的1和3脚直连，直接接地，VL被拉低PQ12的掌握级为低有效，再测3V 5V有了，按开关，触发电流蹭蹭往上跑，然后又掉了，反复如此。
测全板供电都有，再仔细不雅观察主板，有一个电阻碰掉了，测其一端有19，估计是给哪个芯片供电的，找个电阻焊上，电流不掉了，接屏，就在亮屏的一瞬间我心凉了，对！
屏也进水了。看来只能换屏了，换屏后，故障修复！
