本日给大家讲一个贴片三极管--MMBT3904，紧张因此下 6 个方面。
MMBT3904 是小旗子暗记表面贴装 NPN 晶体管。
MMBT3904 最大增益为300，这个值很决定了晶体管的放大能力。通过集电极引脚的最大电流为 200 mA,，因此该晶体管不能用于连接花费超过 200mA 的负载。
事情事理：当基极接地时，集电极和发射极将保持开路（反相偏置），在向基极引脚供应旗子暗记时将关闭（正向偏置）。
为了偏置晶体管，我们必须向基极引脚供应电流 (Ib)，该电流应限定在 5mA，当这个晶体管完备偏置时，它可以许可最大 200mA 的电流流过集电极和发射极，这个阶段称为饱和区，许可通过集电极-发射极 (Vce) 或集电极-基极 (Vcb) 的范例电压分别为 40V 和 60V。
当去除基极电流时，晶体管完备断开，这个阶段称为截止区。发射极-基极 (Veb) 电压可以在 6V 旁边。

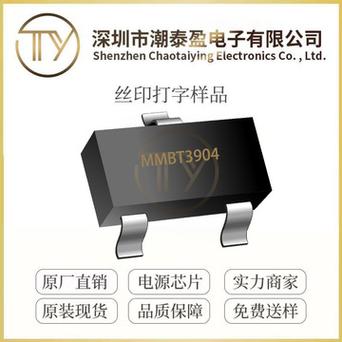

MMBT3904 实物图
二、MMBT3904 贴片三极管引脚功能MMBT3904 贴片三极管引脚功能
MMBT3904 贴片三极管引脚功能如下图所示：
MMBT3904 贴片三极管引脚功能图
三、MMBT3904 贴片三极管的 CAD 模型1、MMBT3904 贴片三极管电路符号图
MMBT3904 贴片三极管电路符号图
2、MMBT3904 贴片三极管的 尺寸图
MMBT3904 贴片三极管的 尺寸图
3、MMBT3904 贴片三极管的 3D 模型
MMBT3904 贴片三极管的 3D 模型
四、MMBT3904 贴片三极管参数晶体管类型：外延平面贴片 NPN 晶体管集电极到发射极电压：40V集电极到基极电压：60V发射极至基极电压：6V集电极电流：200mA功耗：310mW直流电流增益：30 至 300hFE小旗子暗记电流增益：100 至 400hFE当前增益带宽 ( F T ) ：300MHz结温：-55到150℃之间集电极到发射极饱和电压 ( V CE (SAT) ) ：20 至 0.30V热阻：403℃/W噪声系数 ( N F ) ： 5dB上升韶光 (tr) ： 35nsMMBT3904 贴片三极管参数详细的如下：
1、电压规格
集电极到基极电压为 60V集电极到发射极电压为 40V发射极到基极电压为 6V，该晶体管具有中等电压值。集电极到发射极的饱和电压为 0.20 到 0.30V，它是晶体管的开关电压。2、电流规格
MMBT3904 晶体管的集电极电流值为 200mA，它是对驱动器运用有用的最低负载值。
3、耗散规格
MMBT3904 贴片晶体管的功耗值为 310W，属于中等功耗值。
4、电流增益规格
当前增益值介于（30 到 300）之间，增益值对付放大器运用很主要。
贴片晶体管的小旗子暗记电流增益值为 100 到 400hFE，这个值对付贴片电路运用很主要。
5、电流增益带宽转换频率
MMBT3904 贴片晶体管的带宽转换频率值为 300MHz，频率范围显示了放大器电路的极限。
6、结温
结温为-55～150℃，这是通用晶体管容量的温度值。
7、噪声系数
MMBT3904 贴片晶体管的最大噪声值为 5dB，这对付放大器运用非常主要。
8、热阻
MMBT3904 贴片晶体管外壳的热阻为 403℃/W。
五、MMBT3904 代替 MMBT4401吗？1、MMBT3904 替代品
BC549、BC636、BC639、2N2222 TO-92、2N2222 TO-18、2N2369、2N3055、2N3906、2SC5200
2、MMBT3904 等效贴片晶体管
MMBT3904 贴片晶体管有 FMMT2222A、MMBT3904LT1G、MMBT4401、MMBTA05和 MMBTA06 等等效器件。
大多数 SMD晶体管等效产品具有比较相似的电气规格，但是必须检讨功耗和封装细细节。
MMBT3904 代替 MMBT4401吗？下面这个表中列出 MMBT3904、MMBT4401 和 MMBT100 的特性参数，可以比拟，综合考虑。
MMBT3904、MMBT4401 和 MMBT100 的特性参数图
仔细看这 3 个晶体管的端电压规格相同，饱和电压被认为是晶体管从一种状态切换到另一种状态，每个 SMD 晶体管的这个值略有不同。
电流增益、跃迁频率和噪声频率等放大量险些相同，这表明我们可以将这三个 SMD 晶体管中的每一个用作等效物。
六、MMBT3904 运用1、MMBT3904 测试电路 （仅供参考）
下图为 MMBT3904 测试电路。
2、MMBT3904 范例电路事理图 （仅供参考）
下图为 MMBT3904 范例电路事理图。
下图展示了一个 3 LED 并联到串联的照明电路设计，可确保所有 LED 始终相称亮（由于 LED 施加了大致相同的正向电压）并在供电时发出全亮度源电压高于 7V 。
当 VIN 低时，LED 并联，而相反，LED 串联。此外，事理图只须要一个 4V 的电压就可以输出光，也便是说，它非常适宜低压运用。此外，该事理图适用于须要低韶光谐波变革和与 TRIAC 调光器同等的运用。
晶体管 Q1-Q4 关闭，而其他晶体管打开，S1（肖特基二极管BAT54）截止，使电路并联事情。另一方面，当 Q5、Q6、Q9 和 Q10 关闭且 S1 导通时，电路串联事情。
MMBT3904 范例电路事理图（红圈部分为MMBT3904）
3、MMBT3904 的其他运用
驱动模块，如LED驱动、继电器驱动放大器模块，如旗子暗记放大器、音频放大器Vcb 和 Vce 都很高，因此可以用来掌握高达 40V 的电压负载非常适宜便携式设备具有高增益和低饱和电压的小型负载开关晶体管常用于电视等家电以上便是本日的内容，大家记得关注，给我点赞哦，欢迎大家在评论区留言，请各位大佬多多指教。
