近期充电头网拿到了DELL戴尔一款DC to USB-C转接头，只要接上它，便可实现DC充电器支持PD2.0快充输出，最大输出功率还能到目前主流的20V3.25A 65W，让原来可能要扔掉或吃灰的DC充电器再次发光法热。下面充电头网就对这个转接头进行拆解，看看做得如何。
一、戴尔DC to USB-C转接头外不雅观
全体转接头像一条短数据线，整体玄色，线身上带有参数标签。
产品参数特写
型号：LDD45B-USBC160
DC 输入：19.5V3.34A
DC 输出：5V/20V 1.5A/3.25A
产品已经通过了CE、TUV、GS和UL认证。
转接头输入端是DC母口。
USB-C端带有通电指示灯。
公头特写，满PIN设计。
测得转接头总长度约为17cm。
重量约为18g。
戴尔这款转接头须要搭配7.4mm接头的电源利用。
将转接头连接到DC充电器上面，利用ChargerLAB的Power-Z KT002读取快充协议，实测仅支持PD2.0快充协议。
读取充电器的PDO报文，支持5V1.5A、20V3.25A两个固定输出档位。
拿来给苹果MacBook Pro 16充电，实测功率为19.32V 3.24A 62.69W。
二、戴尔DC to USB-C转接头拆解
将DC输入端头外壳拆开。
内部PCB小板包裹散热片，两侧卡扣以及粘贴胶带固定。

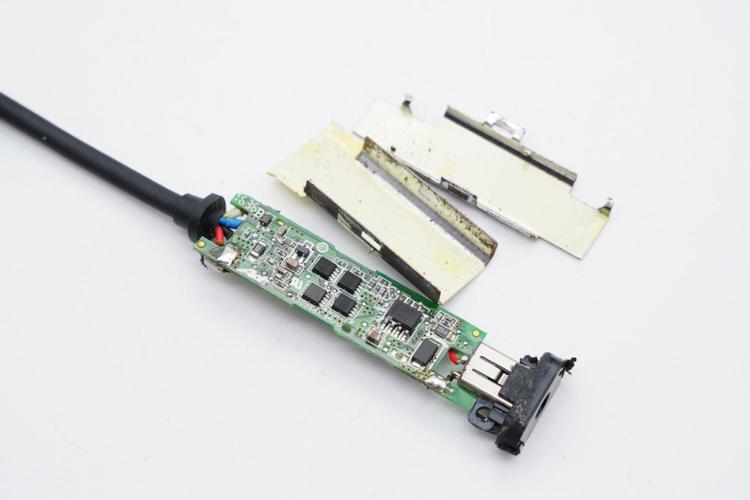

将散热片拆掉，内侧粘贴胶带绝缘。
小板一壁设有同步降压转换器和四颗MOS管。
另一壁设有一颗协议芯片和电感。
DC输入母座特写，沉板处理。
丝印BPP66M的二极管。
TI德州仪器 TPS54335A 同步降压转换器，支持4.5-28V宽范围电压输入，以及3A持续输出电流，内置开关管，50kHz-1.5MHz事情频率可调，采取(SO)PowerPAD™封装。用于5V降压。
四颗MOS管都是来自东芝，一颗型号为TPN11003NL，耐压30V。一颗型号是TPCC8103，耐压30V。还有两颗是TPCC8105，耐压也是30V，四颗MOS管用于5V和20V输出切换。
3R3合金电感特写。
丝印DPD003的协议芯片。
将另一头外壳也拆开，内部采取钢套保护。
PCB小板和线芯注塑保护。
小板两面均设有指示灯，并覆盖导光塑料。
另一壁一览。
指示灯特写。
全部拆解完毕，来张百口福。
充电头网拆解总结
戴尔这款DC to USB-C转接头约只有17cm长，方便利用，并不能额外办理用户的长度需求，此外只能搭配7.4mm的DC头利用。产品的核心点便是让旧款DC充电器发挥余热，支持PD快充，具备5V1.5A、20V3.25A两组电压档位，可拿来充手机、平板以及笔电等设备。
充电头网通过拆解创造，转接头的核心调压电路设在了DC输入一端内部小板上，采取了德州仪器TPS54335A降压芯片，输出电压通过东芝MOS切换，还采取一颗DPD003协议芯片掌握输出。另一端拆开拓现没有主要器件，紧张设有LED指示灯，小板和线芯注塑保护。
