不同的运作模式

Astable Mode 暂态模式

555作为自由运行模式稳定的多谐振荡器，持续输出高低电平。
比如:方波天生器。

Monostable Mode 单稳态模式

除非施加外部触发，否则将保持在稳定状态。

双稳态Bistable Mode

双稳态模式下，IC 555就像触发器一样两个稳定状态。

引脚配置

Pin 1 – Ground (GND)

接地参考电压（低电平0V）。
所有的电压都是相对付这个端子丈量的。

Pin 2 – Trigger Terminal

它卖力触发器的设置和复位转换。
外部触发脉冲的幅值会影响定时器的输出。
当触发引脚的输入低于掌握电压的一半时(三分之一vcc），输出变高，定时开始。

Pin 3 – Output Terminal

在此引脚可输出驱动波形。
它被驱动到VCC1.7V以下。
两种类型的负载可以连接到输出。
一个是正常关闭负载，这是连接在引脚3和1（GND）和另一个是正常负载，这是连接在引脚3和8（VCC）。

Pin 4 – Reset Terminal

这个引脚上的负脉冲将禁用或重置计时器。
计时器将开始只有当电压在这个引脚是0.7V以上，因此它常日连接到VCC时，不该用。

Pin 5 – Control Voltage

它掌握阈值和触发水平，因此555的定时韶光，输出脉冲的宽度由掌握电压决定。
输出电压可以通过施加到该引脚的外部电压进行调制。
一样平常来说，它是通过一个10 f电容连接到地面时，不该用，以肃清任何噪音。

Pin 6 – Threshold Terminal

将该点施加的电压与2/3 VCC的参考电压进行比较。
当这个真个电压大于2/3 VCC时，触发器被复位，输出从高到低低落。

Pin 7 – Discharge

连接到内部NPN晶体管的开放集电极，放电定时电容。

Pin 8 – VCC or Supply

在5V到18V范围内的电源电压供电

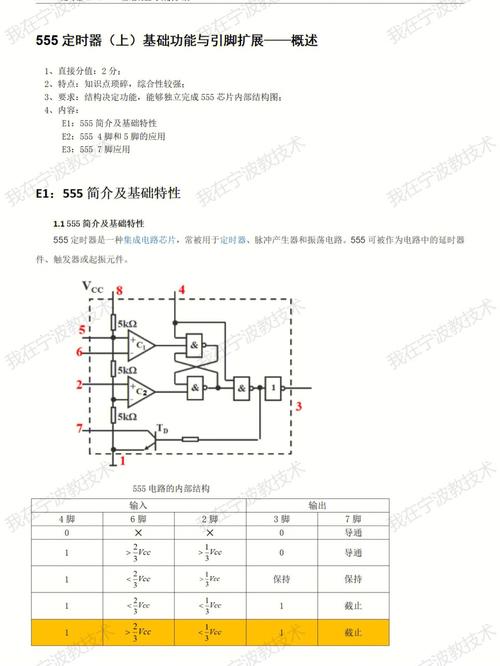

内部框图

两个比较器

1个SR触发器

两个晶体管

1个电阻网络

三个5Kω电阻构成一个分压网络。
这个网络为两个比较器供应两个参考电压，2/3 VCC连接比较器1负端，1/3 VCC连接到比较器2的正输入端。

比较器1的负输入端连接到掌握输入端。
常日，掌握输入不该用，并连接到2/3 VCC。
比较器1另一个输入是阈值，其输出连接到触发器的r输入。

当阈值电压大于2/3 VCC（即掌握电压），然后触发器输出变低了。
这将使放电晶体管（晶体管达到饱和），并为任何外部连接的电容器供应放电路径。

触发器输入连接到比较器2的负输入端。
当触发输入小于参考电压（1/3 VCC），比较器的输出是高。

它连接到触发器的s输入，因此触发器设置输出升高，计韶光隔开始。
放电晶体管关闭并许可连接到它的外部电容器充电。

因此，为了使输出为高，触发输入应暂时小于参考电压。
当阈值电压大于2/3 VCC时，输出很低，这将重置触发器，从而重置输出。

定时器RC电路定时元件的选择

一个基本的定时器电路如下所示。
它由充电电路、比较器和输出单元组成。

充电电路由电阻和电容组成。
当rc电路的串联组合施加直流电压时，电容器充电到峰值所需的韶光由电阻器掌握。

这个充电韶光与电阻值成正比RC电路中电容充电的速率由韶光常数给定。
电容器通过电阻充电所需的韶光，大约是初始值和终值之差的63.2%。
它也即是电容器放电到36.8%所需的韶光。

Τ=RC

定时电容器

大电容电解质电容器在充电时会产生较高的泄电流，影响定时精度。
在选择大容量、低泄露电流的电容器时，钽电容器是较好的选择。
最好避免利用具有高额定事情电压的电解质电容器，由于当它们在比额定电压低10％的电压下事情时不能有效地事情。

电容小于100pF的定时电容，也可能引起问题。
对付这种低值的电容，电路周围的杂散电容可能会影响定时电容。

定时电阻

当555定时器作为一个非稳定的多谐振荡器时，定时电阻的值该当至少为1k欧姆。
在选择电阻较高的电阻，由于他们导致不准确的定时。
为了只管即便减少这些偏差，定时电阻的值不应该超过1兆欧姆。

触发脉冲

当触发输入低于参考电压，即1/3 VCC，定时器的输出高，定时间隔开始。

触发脉冲应暂时低于参考电压，持续韶光很主要，由于它不应长于输出脉冲。
触发脉冲常日由一个窄的负尖峰来识别。
由电容和电阻构成的微分电路将产生两个对称的尖峰，但利用二极管来肃清正向尖峰。

脉冲的持续韶光由微分电路决定（即取决于电容和电阻）。

一些运用处景
