实际上，SPI的协议分了很多种，包括：Standard SPI(标准SPI)、Dual SPI(双线 SPI)和Quad SPI(四线 SPI) 等
只不过我们平时最常用的是Standard SPI标准SPI
常日我们说的SPI便是Standard SPI，有4根旗子暗记线，分别为CLK、CS、MOSI和MISO。数据线事情在全双工
CS(SS)：为片选线，用于传输片选旗子暗记，选择通信的从机，主机会与当选中 的从机进行通信，每一个从机都有一个独立的片选线CLK (SCK)：同步时钟旗子暗记线，用于传输同步时钟旗子暗记，所有从机公用一条线MOSI：Master out slave in，主机发送数据，从机吸收数据。·MISO：Master in slave out，主机吸收数据，从机发送数据。为什么要双线SPI和四线DPI
通过对SPI的基本理解，我们知道SPI是全双工的，即同一时候下可以发送数据，也可以吸收数据，但是对付一些SPI设备而言，其并不须要全双工，反而须要更快的速率，比方说Flash存储芯片，大部分情形下都是单独存储数据，然后读取数据，以是速率就成了一个很主要的指标，
为此推出了Dual SPI(双线 SPI)，便是 MOSI、MISO 同时朝一个方向发送数据，单次可以同时传输两 bit这样一个时钟周期内就能传输2个bit数据，更加了数据传输的速率，
而Quad SPI(四线 SPI) ，时为四线半双工，增加了两个数据引脚线IO2、IO3，此时IO0、IO1、IO2、IO3 引脚被用于向同一个方向传输数据，单次 可传输 4bit
SPI FLASH用我们常用的W25Qxxx flash芯片来做一个举例
芯片的引脚解释图：

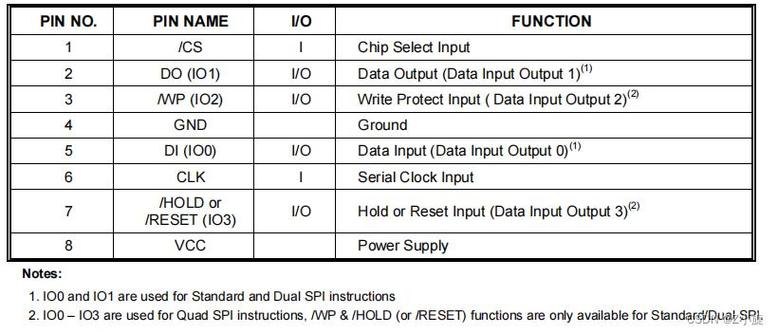

每个引脚的详细描述如下：
Chip Select(/CS)： 片选旗子暗记Chip Select(/CS)的浸染是使能或者不使能设备的操作，当CS为高时，表示设备未当选中，串行数据输出线(DO或IO0，IO1，IO2，IO3)均处于高阻态，当CS为低时，表示设备当选中，主机可以给Flash发送数据或从Flash吸收数据。DO(MISO) Data Out：Standard SPI(标准SPI)下，从机发送数据到主机,在Dual SPI(双线 SPI)中作为IO1输出Write Project(/WP)：WP旗子暗记低电平有效，低电平时SPI不吸收数据，高电平时SPI可以吸收数据。在Quad SPI(四线 SPI) 中作为IO2输出GND： SPI的接地引脚DI(MOSI) Data In: Standard SPI(标准SPI)下，从机吸收主机发送过来的数据，在Dual SPI(双线 SPI)中作为IO0输出CLK： 同步时钟旗子暗记线，用于传输同步时钟旗子暗记HOLD(/HOLD) RESET ： HOLD旗子暗记的浸染是停息Flash的操作。当HOLD旗子暗记为低，并且CS也为低时，串行输出旗子暗记DO将处于高阻态，串行输入旗子暗记DI与串行时钟旗子暗记SCLK将被Flash忽略。当HOLD拉高往后，QSPI Flash的读写操作能连续进行。VCC: FLASH的电源把稳下面的两个Notes：
IO0和IO1用于标准和双SPI指令IO0-和IO3用于四线SPI指令，/WP&/HOLD（or/RESET）功能仅可用于标准/双SPI。总结下便是：
Standard SPI（标准 SPI）标准 SPI，常用的也是标准 SPI。 flash 利用标准 SPI 来通信时，所用的引脚为 CLK（SCK）、/CS（NSS）、DI（MOSI）、DO （MISO）、/WP、/Hold，/表示低电平有效。 DI：flash 数据输入，向 flash 写数据。 DO：从 flash 读取数据，数据从 flash 向外输出 在标准 SPI 下，SPI 是全双工的，MOSI、MISO 分别卖力不同方向的传输。Dual SPI（双线 SPI）flash 利用双线 SPI 时（双线半双工），便是 MOSI、MISO 同时朝一个方向发送数据，单 次可以同时传输两 bit。此时 MOSI 和 MISO 则被改称为 IO0 和 IO1，CS 和 CLK、WP 和 Hold 的 浸染不变。QUAD SPI 四线 SPI此时为四线半双工，IO0、IO1、IO2、IO3 引脚被用于向同一个方向传输数据，单次 可传输 4bit，此时 MOSI 和 MISO 为 IO0、IO1，而 WP、HOLD 会被用作 IO2、IO3，至于 CS 和 CLK 的浸染不变。‘
