首先打开KICAD，创建一个工程，自动天生事理图和PCB，如下图所示：
KICAD工程界面
首先打开事理图，进行事理图设计，KICAD支持AD事理图的直接导入，还是很方便的，而且事理图界面看起来也挺专业，RTL8153只须要5V供电，芯片内部集成了3.3V和1.2V降压电路，可选择25M或者48M外部晶振。1.2V DC-DC降压须要外部加2.2uH功率电感。

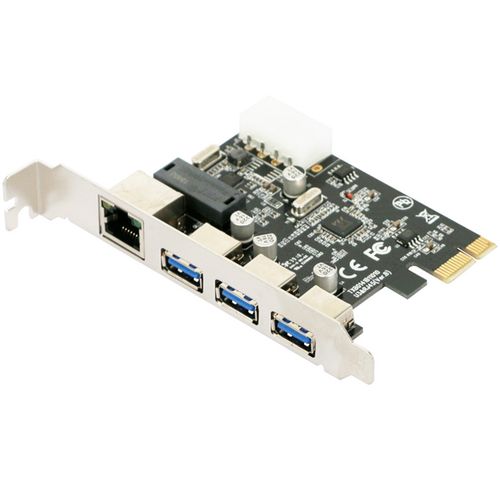

（图片来自网络侵删）
事理图
接下来进行PCB的设计，利用2层板设计，须要把稳USB3.0的差分走线以及网口的差分走线，设计好的2D和3D截图如下图所示：
2D图纸
3D图纸
最后进行进行立创打样，由于嘉立创没办法白嫖两层板需收费20元，四天旁边到板并焊接，一款1000M USB3.0网卡就设计完成了。
实物图
RTL8153为免驱1000M网卡芯片，利用起来也很稳定，感兴趣的朋友可以做一个自己利用！
！
！
！
