硬盘磁头技能
1、磁头
磁头是硬盘中最昂贵的部件，也是硬盘技能中最匾?妥罟键的一环。传统的磁头是读写合一的电磁感应式磁头，但是，硬盘的读、写却是两种截然不同的操作，为此，这种二合一磁头在设计时必须要同时兼顾到?写两种特性，从而造成了硬盘设计上的局限。而MR磁头（Magnetoresistive heads），即磁阻磁头，采取的是分离式的磁头构造：写入磁头仍采取传统的磁感应磁头（MR磁头不能进行写操作），读取磁头则采取新型的MR磁头，即所谓的感应写、磁阻读。这样，在设计时就可以针对两者的不同特性分别进行优化，以得到最好的读/写性能。其余，MR磁头是通过阻值变革而不是电流变革去感应旗子暗记幅度，因而对旗子暗记变革相称敏感，读取数据的准确性也相应提高。而且由于读取的旗子暗记幅度与磁道宽度无关，故磁道可以做得很窄，从而提高了盘片密度，达到200MB/英寸2，而利用传统的磁头只能达到20MB/英寸2，这也是MR磁头被广泛运用的最紧张缘故原由。目前，MR磁头已得到广泛运用，而采取多层构造和磁阻效应更好的材料制作的GMR磁头（Giant Magnetoresistive heads）也逐渐遍及。
2、磁道
当磁盘旋转时，磁头若保持在一个位置上，则每个磁头都会在磁盘表面划出一个圆形轨迹，这些圆形轨迹就叫做磁道。这些磁道用肉眼是根本看不到的，由于它们仅是盘面上以分外办法磁化了的一些磁化区，磁盘上的信息便是沿着这样的轨道存放的。相邻磁道之间并不是紧挨着的，这是由于磁化单元相隔太近时磁性会相互产生影响，同时也为磁头的读写带来困难。一张1.44MB的3.5英寸软盘，一壁有80个磁道，而硬盘上的磁道密度则远远大于此值，常日一壁有成千上万个磁道。
3、扇区
磁盘上的每个磁道被平分为多少个弧段，这些弧段便是磁盘的扇区，每个扇区可以存放512个字节的信息，磁盘驱动器在向磁盘读取和写入数据时，要以扇区为单位。1.44MB3.5英寸的软盘，每个磁道分为18个扇区。
4、柱面
硬盘常日由重叠的一组盘片构成，每个盘面都被划分为数目相等的磁道，并从外缘的“0”开始编号，具有相同编号的磁道形成一个圆柱，称之为磁盘的柱面。磁盘的柱面数与一个盘面上的磁道数是相等的。由于每个盘面都有自己的磁头，因此，盘面数即是总的磁头数。所谓硬盘的CHS,即Cylinder（柱面）、Head（磁头）、Sector（扇区），只要知道了硬盘的CHS的数目，即可确定硬盘的容量，硬盘的容量=柱面数×磁头数×扇区数×512B。
三、硬盘接口技能
硬盘接口是连接硬盘驱动器和打算机的专用部件，它对打算机的性能以及在扩充系统时打算机连接其他设备的能力都有很大影响。硬盘驱动器接口的类型紧张有：
1、 ST506/412接口与ESDI接口
ST506/412是PC/XT、AT时期的标准接口标准。ST506/412最多可安装4个硬盘驱动器，许可最大硬盘空间为150MB。而ESDI（Enhanced Small Device Interface，增强型小型设备接口）是ST506/412接口的改进版，但与ST506/412接口互不兼容。ESDI支持的硬盘容量上增加到300MB，最大数据传输率为2MB/sec。目前这两种接口均已遭淘汰。
2、SCSI接口
SCSI（Small Computer System Interface）即“小型打算机系统接口”是一种系统级的接口，支持硬盘的容量打破了528MB的限定，可以同时挂接7个不同的设备。目前SCSI接口有二个标准：SCSI-2和SCSI-3。SCSI-2又称为Fast SCSI，在8bit总线下能达到10M/s的数据传输率。而SCSI-3包括Ultra SCSI（8bit）、Ultra wide SCSI（含16bit和32bit）和Ultra2 SCSI。个中Ultra2 SCSI在8bit数据宽度下供应40M/s的数据传输率，在16位总线下最高能达到80M/s。SCSI接口的硬盘被广泛运用于网络做事器、事情站和小型打算机系统上，但由于SCSI接口硬盘的价格要比IDE接口硬盘高，而且利用时还必须其余购买SCSI接口卡，因而在家用电脑上仍以IDE接口的硬盘为主流。
3、IDE接口
IDE（Integrated Drive Electronics）接口是Compaq公司为办理老式的ST506/412接口速率慢、本钱高而开拓出硬盘接口标准，亦即ATA（AT Attachment）接口标准。由于IDE接口的硬盘具有价格低廉、稳定性好、标准化程度高档优点，因此得到广泛的运用。ATA接口标准亦已由ATA、ATA-2、ATA-3发展到本日的Ultra ATA。
Ultra ATA（也称为Ultra DMA/33）是由Intel和Quantum公司共同提出的硬盘接口标准，与Fast ATA比较，Ultra ATA有以下几个优点：
外部数据传率由Fast ATA的16.6MB/s提高到33.3MB/s；
采取CRC循环冗余考验，通过两个寄存器的重复测试来提高数据传输的可靠性；由硬盘直接产生选通信号，并且同时将数据传送到总线上，从而减少数据传输的延迟韶光。
要发挥Ultra ATA的威力，除了要有一块Ultra ATA接口的硬盘外，还须要有操作系统和芯片组的支持。目前支持Ultra ATA的芯片组包括Intel的430TX、440LX，SiS 5597/5581，VIA的VP2、VP3，ALi的Aladdin IV+，AMD-640以及所有100Mhz的芯片组。虽然，Ultra ATA向下兼容于Fast ATA，两者都是利用40pin的接口，但如果芯片组或操作系统不支持，纵然是Ultra ATA硬盘也只能达到16.6MB/s的外部传输率。
4、IEEE 1394接口
IEEE 1394并不是硬盘专用接口，但它却可以方便地连接包括硬盘在内的63个不同设备，并支持即插即用和热插拨。在数据传输率方面，IEEE 1394可以供应100MB/s、400MB/s、1.2GB/s三档高速传输率，是现时所有硬盘望尘莫及的。虽然目前市情上仍未能见到IEEE 1394接口的硬盘，但由于IEEE 1394接口的前辈性，它一定会取代SCSI和IDE而成为嫡的硬盘接口。目前Windows 98已支持IEEE 1394。
二. Boot Sector 构造简介
1. Boot Sector 的组成
Boot Sector 也便是硬盘的第一个扇区, 它由 MBR (MasterBoot Record),DPT (Disk Partition Table) 和 Boot Record ID 三部分组成.
MBR 又称作主勾引记录占用 Boot Sector 的前 446 个字节( 0 to 0x1BD ),存放系统主勾引程序 (它卖力从活动分区中装载并运行系统勾引程序).
DPT 即主分区表占用 64 个字节 (0x1BE to 0x1FD),记录了磁盘的基本分区信息. 主分区表分为四个分区项, 每项 16 字节,分别记录了每个主分区的信息(因此最多可以有四个主分区).
Boot Record ID 即勾引区标记占用两个字节 (0x1FE and0x1FF), 对付合法勾引区, 它即是 0xAA55, 这是判别勾引区是否合法的标志.
Boot Sector 的详细构造如下图所示:
0000 |---------------------------------------------|
| |
| |
| Master Boot Record |
| |
| |
| 主勾引记录(446字节) |
| |
| |
| |
01BD | |
01BE |---------------------------------------------|
| |
01CD | 分区信息 1(16字节) |
01CE |---------------------------------------------|
| |
01DD | 分区信息 2(16字节) |
01DE |---------------------------------------------|
| |
01ED | 分区信息 3(16字节) |
01EE |---------------------------------------------|
| |
01FD | 分区信息 4(16字节) |
|---------------------------------------------|
| 01FE |01FF |
| 55 | AA |
|---------------------------------------------|
2. 分区表构造简介
分区表由四个分区项构成, 每一项的构造如下:
BYTE State : 分区状态, 0 =未激活, 0x80 = 激活 (把稳此项)
BYTE StartHead : 分区起始磁头号
WORD StartSC : 分区起始扇区和柱面号,底字节的低6位为扇区号,
高2位为柱面号的第 9,10 位, 高字节为柱面号的低 8 位
BYTE Type : 分区类型, 如0x0B = FAT32, 0x83 = Linux 等,
00 表示此项未用,07 = NTFS
BYTE EndHead : 分区结束磁头号
WORD EndSC :分区结束扇区和柱面号, 定义同前
DWORD Relative :在线性寻址办法下的分区相对扇区地址
(对付基本分区即为绝对地址)
DWORD Sectors : 分区大小 (总扇区数)
把稳: 在 DOS / Windows 系统下,基本分区必须以柱面为单位划分( Sectors Heads 个扇区), 如对付 CHS 为 764/255/63 的硬盘,分区的最小尺寸为 255 63 512 / 1048576 = 7.844 MB.
3. 扩展分区简介
由于主分区表中只能分四个分区, 无法知足需求,因此设计了一种扩展分区格式. 基本上说, 扩展分区的信息因此链脸色势存放的,但也有一些特殊的地方.首先, 主分区表中要有一个基本扩展分区项,所有扩展分区都从属于它,也便是说其他所有扩展分区的空间都必须包括在这个基本扩展分区中.对付DOS / Windows 来说, 扩展分区的类型为 0x05. 除基本扩展分区以外的其他所有扩展分区则以链表的形式级联存放, 后一个扩展分区的数据项记录在前一个扩展分区的分区表中,但两个扩展分区的空间并不重叠.
扩展分区类似于一个完全的硬盘, 必须进一步分区才能利用.但每个扩展分区中只能存在一个其他分区. 此分区在 DOS/Windows环境中即为逻辑盘.因此每一个扩展分区的分区表(同样存储在扩展分区的第一个扇区中)中最多只能有两个分区数据项(包括下一个扩展分区的数据项).
第四章 硬盘的物理安装
所谓的硬盘物理安装，指的是将硬盘装进机箱，设置跳线并接好电源线和数据线的过程。
电源接口：将主机的电源与此相连，以给硬盘供电。把稳“梯形”接线方向，方向缺点将无法插入。
主从跳线：主板上一样平常只有两个IDE接口，每一根接线有三个接口，个中一个接主板的IDE接口，另两个则可以接两个IDE设备，包括硬盘、光驱、刻录机等。在同一根接线上如果接两个IDE接口设备，则个中一个是主盘(Master)，另一个为从盘(Slave)。究竟是作为主盘还是从盘则要通过硬盘或光驱背面的“主从跳线”进行设置，否则将无法正常利用。一样平常来说，硬盘缺省的跳线设置为主硬盘，光驱的缺省设置则为从盘。详细的设置方法在硬盘或光驱的机壳上均有设置解释。
数据线：数据线用于连接硬盘与主板IDE接口，作数据传输之用。主板IDE口与硬盘数据线接口均为40针接口，而数据线则分40线与80线两种（如下图）。个中80线亦称为UDMA/66硬盘线，紧张用于Ultra ATA 66硬盘，增加的40根地线作隔离滋扰之用。要发挥Ultra ATA 66硬盘的上风，UDMA/66硬盘线。Ultra ATA 33硬盘也可以利用UDMA/66硬盘线，但不会因此带来任何好处。把稳，硬盘的数据线有方向之分，反接的话硬盘将无法事情。数据线的一侧有一红线，红线侧必须与IDE接口的第1/21针相连接。
按以上所说设置好主从跳线并接好电源线、数据线之后，就可以把硬盘固定在机箱上的3.5\公众托架上。当然，你也可以先固定，再接线。硬盘可以水平安装也可以垂直安装，两者并无不同。有人说硬盘垂直安装会影响硬盘的寿命，这种说法并不科学。但须要把稳的是，水平安装时袒露面（可以见到电路板的一壁）要朝下，以免积聚灰尘。
至此，硬盘的物理安装大功告成。
双硬盘的安装
1、 安装前的准备
目前主流IDE硬盘均为3寸硬盘，安装双硬盘机遇箱须要有额外的3寸安装架。不过多数机箱只有两个3寸安装架，硬盘占一个，软驱占一个，因此只好在5寸安装架上做文章，办法是购买一副硬盘支架，将硬盘安装在支架上，然后再安装在机箱中的5寸框内。
一样平常而言，打算机电源输出功率都在200W以上，加块硬盘该当没问题。但如果你已安装了双光驱可大功率显卡等设备，就要考虑电源是否还能再供应12W旁边功率去支持一块硬盘，否则可能涌现系统不稳定的状况。其余，还要确保有一个空闲的电源接口供硬盘利用。
绝大多数主板均供应2个IDE接口，可接4个IDE设备，硬盘、光驱、刻录机、ZIP等设备均占用IDE口，安装双硬盘前你还须要为你的新硬盘预留一个IDE口。此外，如果你的电脑只有一条IDE数据线，赶紧再买一根。
2、 双硬盘的主、从状态设置
假设你的电脑原有一个硬盘和一个光驱，常日接法有以下两个：
两个硬盘利用同一根硬盘线接在主板的Primary IDE接口，速率快的设为主盘（Master），速率慢的设为从盘（Slave）。光驱接在主板的Secondary IDE接口，并设为主盘。
速率快的硬盘单独接在主板的Primary IDE接口并设为主盘，光驱与第二块硬盘接在主板的Secondary IDE接口，光驱设为主盘，硬盘设为主盘。常日我们将第二块硬盘仅作为备份盘时可考虑这种接法。
3、双硬盘盘符交错的办理
安装双硬盘后，我们会创造第一个硬盘（以下简称Disk1）的C盘还是C盘，不过Disk1的D盘在新系统中却变为E盘，E盘变成F盘...而第二个硬盘（以下简称Disk2）的C盘则变为新系统的D盘，Disk2的D盘、E盘等逻辑盘就排在Disk1所有盘符之后。这种情形称为盘符交错征象。
盘符交错是由于MS－DOS对硬盘的管理方法做成的。MS－DOS把第一个物理硬盘的激活的DOS分区叫做C，第二个物理硬盘的有效的激活DOS分区叫做D，第一个物理硬盘的扩展DOS分区叫做E、F等等，剩下的字母分配给第二个物理硬盘的扩展DOS分区。如果没有第二个物理硬盘，或第二个物理硬盘没有基本DOS分区，那么D就分配给第一个物理硬盘的扩展DOS分区的第一个逻辑驱动器了。
盘符交错征象会产生一系列问题，最常见的便是某些软件由于盘符变革而导致路径缺点。要避免盘交错征象，对付Windows 95/98系统来说，最大略的方法莫过于利用它的“即插即用”功能。即在BIOS中将第二硬盘设为None，开机后Windows 95启动后，Windows 95/98的“即插即用”功能就可以提示检测到新硬件，并自动分配盘符给它，此时盘符的分配和很多人的期望就同等了。由于原来主硬盘上的所有软件所在的盘符都没有变革，因此在硬盘上的软件可以照常运行，盘符交错问题就办理了。
第五章 系统启动过程
系统启动过程紧张由一下几步组成(以硬盘启动为例):
1. 开机
2. BIOS 加电自检 ( Power On Self Test -- POST )，内存地址为 0ffff:0000
3. 将硬盘第一个扇区 (0头0道1扇区, 也便是BootSector)读入内存地址 0000:7c00 处.
4. 检讨 (WORD) 0000:7dfe 是否即是 0xaa55,若不即是，则转去考试测验其他启动介质,如果没有其他启动介质则显示\公众No ROM BASIC\"大众 然后去世机.
5. 跳转到 0000:7c00 处实行 MBR 中的程序.
6. MBR 首先将自己复制到 0000:0600 处,然后连续实行.
7. 在主分区表中搜索标志为活动的分区.如果创造没有活动分区或有不止一个活动分区, 则转停滞.
8. 将活动分区的第一个扇区读入内存地址 0000:7c00处.
9. 检讨 (WORD) 0000:7dfe 是否即是 0xaa55,若不即是则显示 \"大众Missing Operating System\"大众 然后停滞,或考试测验软盘启动.
10. 跳转到 0000:7c00处连续实行特定系统的启动程序.
11. 启动系统 ...
以上步骤中 2,3,4,5 步是由 BIOS 的勾引程序完成.6,7,8,9,10步由MBR中的勾引程序完成.
一样平常多系统勾引程序 (如 SmartFDISK, BootStar, PQBoot等)都是将标准主勾引记录更换本钱身的勾引程序, 在运行系统启动程序之前让用户选择要启动的分区.
而某些系统自带的多系统勾引程序 (如 lilo, NT Loader等)则可以将自己的勾引程序放在系统所处罚区的第一个扇区中, 在 Linux中即为 SuperBlock (实在 SuperBlock 是两个扇区)
第六章 硬盘的品牌
一、希捷（seagate）
希捷也是天下上著名的硬盘生产厂商之一，其在scsi市场推出的捷豹系 列硬盘（15000转）到目前为止还霸占着老大的位置，这样的厂商，实力 当然不容疑惑。当初第一款7200转的ide硬盘便是希捷率先制造出来的， 不过由于技能还是不很成熟，导致发热量过大而且返修率过高，当然这 并没有阻挡希捷公司进军ide市场的脚步，随后希捷公司又推出了酷鱼以 及酷鱼ii代，一举成为7200转ide硬盘市场中的佼佼者。其紧张产品有5400 转、512k缓存的u10系列和7200转、2m缓存的酷鱼ii系列，u10系列的市 场零售价格为10g/15g/20g——700/740/840；酷鱼ii代系列硬盘最引人瞩目 的便是它那相对较高的均匀寻道韶光，曾一度达到了7.6毫秒！
这个记录 在ide硬盘市场中迄今无人能及。酷鱼ii系列的价格为10g/15g/20g—— 830/940/1110，在海内的代理是广源行。希捷硬盘的上风在于其价格低廉 ，同档次的型号要比昆腾低上几十乃至上百块钱，这个情由使希捷硬盘 成为廉价电脑办理方案的首选。再有便是酷鱼ii代的高寻道速率，在随机 数据传输中能比其他型号的硬盘快上不少。缺陷是在噪音、发热方面十 分不尽人意，而且超频性能险些为零，这使得一些超频爱好者对此望而 却步。
二、迈拓（maxtor）
和昆腾以及希捷比起来，迈拓进入海内市场的韶光算晚的，不过迈拓 却是最为重视中国大陆市场的硬盘厂商。迈拓在大陆的总代理是蓝德电 子，所有的迈拓硬盘无论什么型号，统一利用纸盒+塑料泡沫的包装，包装印刷也比较精美，盒内还附带解释书、保修卡等一系列附件。迈拓硬盘的主流 产品有金钻四代、金钻五代、金钻六代、金钻七代，以及美钻一代、二代、三代，星钻一代、二代、三代，购买时一定要去蓝德电子的柜台买，才不会 上当。迈拓硬盘的上风在于其售后 做事很好，并且金钻四代在噪音以及发热量方面非常精良，缺陷跟希捷硬盘一样，超频性能险些没有，不过总的来说迈拓的硬盘在各方面都比 较中规中矩，售价也比较合理，如果对硬盘性能没什么分外哀求的话， 迈拓硬盘确实是个很好的选择。（现在市情上只有迈拓的硬盘敢于承诺质保三年，这一点笔者认为还是很不错的）
三、ibm
提及ibm公司恐怕无人不知无人不晓，这位蓝色巨人已经有太多的传奇 了，当年第一块硬盘便是ibm最先制造出来的；ibm硬盘最先利用了gmr （巨磁阻磁头）；ibm硬盘最先把单碟容量提高到10g、15g、20g……； ibm硬盘是目前唯一能在盘体内装下5张盘片的硬盘；ibm是唯一把7200转 5400转硬盘盘片分开生产的硬盘厂商……目前ibm硬盘的主流产品有5400 转、512k缓存的40gv系列和7200转、2m缓存的75gxp系列，而且前者是 单碟20g的，后者是单碟15g的，在传输速率方面要比其他品牌略胜一筹 ，而且价格也并不贵，40gv系列目前常见的只有20g一种型号，报价680元，75gxp系列有15g和30g两个型号，价格分别为1000元和1640元。ibm 硬盘的上风在于技能前辈，很多前辈的技能每每都是ibm硬盘率先采取， 其性价比也很不错，尤其值得一提的是ibm硬盘的超频性能也不俗，仅次于昆腾，而且国外对付超频每每都更看好ibm硬盘，其超频性能由此可见 一斑。缺陷在于短缺面向低端市场的小容量硬盘，最小也是15g的，每每 失落去了很多廉价电脑方面的市场。 其他还有一些品牌，比如富士通、西部数据、三星等等，其产品都各 有独到之处，但是由于市场霸占率很小，不大随意马虎买到，在此就不再多说了。

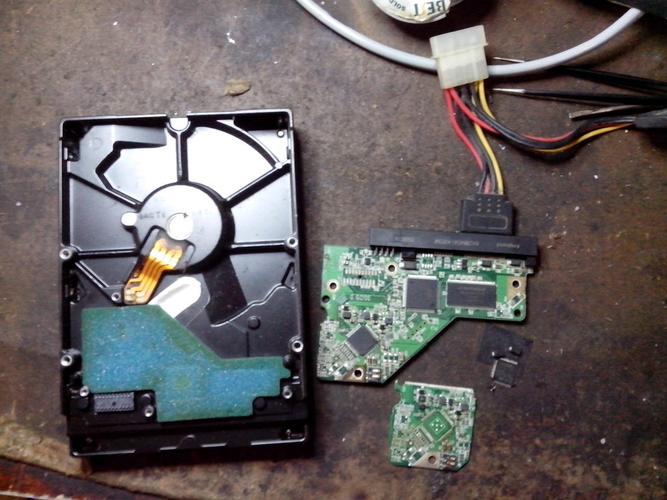

第七章 硬盘电路板测试及维修技巧
硬盘电路板测试及维修技巧
硬盘故障剖析与处理步骤 下面仅简要先容物理故障的剖析与一样平常的处理步骤： 短路，需做进一步的检讨。
①首先检讨CMOS SETUP是否丢失了硬盘配置信息。丈量主板上COMS RAM电路是否为电池有故障，或元器件（如二极管、三极管、电阻、电容等）破坏能缘故原由而CMOS中的硬盘配置参数出错。
②通过加电自测，若屏幕显示缺点信息 “Hard Disk Error”，解释硬盘确实有故障。或是硬盘未插好。
③关机，拆开机盖，测+5V、+12V电源是否正常，电源盒风机是否迁徙改变。以此来判断是否外电路缺电。
④检讨旗子暗记电缆线，插头是否插好，有无插反或打仗不良。可考试测验交流一些电缆插头试一下。
⑤采取“替代法”来确定故障部件。找一块好硬盘与该硬盘比较，判断是主板还是硬盘驱动器本身有问题。
以上几个步骤，用户须要仔细检讨、测试、剖析，找出坏的元器件进行修理。
经以上的处理后，只要不是硬盘盘体本身破坏，仅仅是一样平常性的接插件的打仗不良或外电路故障则多数能够迅速打消。
测电阻法
该丈量方法一样平常是用万用表的电阻档丈量部件或元件的内阻，根据其阻值的大小或通断情形，剖析电路中的故障缘故原由。一样平常元器件或部件的输入引脚和输出引脚对地或对电源都有一定的内阻，用普通万用表丈量，有很多情形都会涌现正抽电阻小，反向电阻大的情形。一样平常正向阻值在几十欧姆至100欧姆旁边，而反向电阻多在数百欧姆以上。但正向电阻决不会即是0或靠近0，反向电阻也不会无穷大，否则就应疑惑管脚是否有短路或开路的情形。当断定硬盘子系统的故障是在某一板卡或几块芯片时，则可用电阻法进行查找。关机停电，然后丈量器件或板卡的通断、开路短路、阻值大小等，以此来判断故障点。若丈量硬盘的步进电机绕组的直流电阻为24欧，则符合标称值为正常；10欧旁边为局部短路；0欧或几欧为绕组短路烧毁。
硬盘驱动器的扁平电缆旗子暗记线常用通断法进行丈量。硬盘的电源线既可拔下单测也可在线并测其对地阻；如果无穷大，则为断路；如果阻值小于10欧，则应疑惑局部
测电压法
该丈量方法是在加是怕情形下，用万用表丈量部件或元件的各管脚之间对地的电压大小，并将其与逻辑图或其它参考点的政党电压值进行比较。若电压值与正常参考值之间相差较大，则田鸡该部件或元件有故障；若电压正常，解释该部分无缺，可转入对其它部件或元件的测试。一样平常硬盘电源与软盘插线一样，四个线头分别为+12V、+5V、-5V和地线。硬盘步进电机额定电压为+12V。硬盘启动时电流大，当电源稳压不良时（电压从12V低落到10.5V），会造成转速不稳或启动困难。Ⅰ/O通道系统板扩展槽上的电源电压为+12V、-12V、+5V和-5V。板上旗子暗记电压的高电平应大于2.5V，低电平应小于0.5V。硬盘驱动器插头、插座按照引脚的排列都有一份电压表，高电平在2.5-3.0V之间。若高电平输出小于3V，低电平输出大于0.6V即为故障电平。逻辑是怦的丈量可用试波器丈量或者用逻辑笔估算。
测电流法
如果有局部短路征象，则短路元件会升温发热并可能引起保险丝熔断。将万用表串入故障线路，核对电流是否超过正常值。硬盘驱动器适配卡上的芯片短路会导致系统析负载电流加大，驱动电机短路或驱动器短路会导致主机电源故障。硬盘电源+12V的事情电流应为1.1A旁边。当硬盘驱动器负载电流加大时，会使硬盘启动时好时坏。电机短路或负载过流轻则保险熔断，重则导致电源块、开关调度管破坏。在加大电流回路中可串入流假负载进行丈量。如有保险的线路，则可断开保险管一头将表串入进行丈量。在印刷板上的某芯片的电源线，可用刻刀或钢锯条割断铜泊引线串入万用表丈量。电机插头、电源插头可从卡口里将电源线起出来串入表丈量。
QT维修技巧
火球LM系列电路板的维修履历
火球电路板LM系列的有LM，KA，KX型号，LM的芯片的发热量也很高的，事情电压也高，供电也繁芜点。芯片设计我个人认为也算可以了，虽然也会烧，但没有飞利浦的快坏。电路板是设计不错的，驱动芯片坏了，阁下的元件也就耐劳了！
！
！
！
驱动芯片坏了的话，会产生其他的元件烧坏，它坏了的话，会坏的元件有：三个22欧电阻也会坏，但电阻坏了，很难找得到更换的，根据并联电阻法，得出三个电阻并联后为6.7欧可用一个1/8W的电阻更换，线圈也会随意马虎烂，也难找得到更换的，可用LE板上两个电感换上。
一：指示灯长亮，主芯片坏。
二：上芯片打盘，磁头掌握芯片坏了或供电不良，变压双三极管击穿。
三：盘转后指示灯熄灯，为缓存不良。
四：指示灯不亮，板上供电电压有：12V，3.3V,8V，驱动芯片坏否，晶振，磁头掌握芯片短路，主芯片坏。
五：指示灯亮一下，不转，驱动芯片坏，主芯片打仗不良或坏了。
六：指示灯亮五下，缓存打仗不良或缓存坏，主芯片打仗不良或坏了。
七：统统正常，包括硬盘的寻道的声音也正常而主板找不到盘为主芯片坏。（把稳主芯片通往IDE口的电阻是否破坏。）
火球AS电路板维修
火球盘中7200转、2M缓存的有两种：一种为AS系列，另一种为LM，KA，KX系列。采取的驱动芯片都是ST公司。型号不同，不可代换。后者的电路板相对前者好修多了。
AS的盘在7200转状态下，驱动芯片的事情量大、发热量高，同时事情电压也高，AS板的供电也繁芜。
驱动芯片引起的故障有：不转、不亮、空转、打盘。
由于电路板要比LCT系列的厚，小。以是一样平常不会涌现虚焊征象，引起的故障有：闪、寻道不完备、打盘、不亮、不认盘、认错参数、转后熄灯等。
火球AS的板的通病是驱动芯片阁下的三极管烧坏，而且换了也会烧，也难找到代换的三极管。
驱动IC型号是L6279 V2.4，和L6279 V2.0不通用，不过许多维修职员都没有见过L6279 V2.0。驱动芯片虽小，但设计得比较稳定，驱动芯片一样平常不会涌现像飞利浦烧毁得那么严重。但阁下的小元件就比较随意马虎坏，阁下的三极管烧坏便是首当其冲。它坏了的话，同时会产生其他的元件一起烧坏，以是直接换上去也会被烧坏。它坏了的情形下，同时会坏的元件有：470的电感，8V供电IC，驱动也有可能，但比较少。轻微的烧坏直拉换上去就可以好了，严重的烧伤那就要先检讨电路了。看有没有其他坏了，如果还弗成，那可能是PCB板坏了。
火球CR/EX/EL电路板维修
火球CR/EX硬盘电路板采取的驱动芯片型号为AN8427FBP、TDA5147BH，与ST/SE的AN8426FBP、TDA5247CH驱动芯片不同，不可代换。AN8427FBP、TDA5147BH都具有耐高温和耐高压的特性，芯片比较稳定，一样平常情形下不会随意马虎烧坏，但电路板的主芯片反而成为最随意马虎坏的元件了。盘的利用韶光长后温度升高，主芯片就越随意马虎发生内部短路征象，从而造成3.3V的事情电压负荷再重，事情电压不稳定。严重的话也会造成磁头掌握芯片及缓存的破坏，CR板还会把3.3V供电管烧坏。
CR/EX/EL电路板的事情电压有：12V，5V，8V，3.3V。常见的问题有：
一：指示灯长亮，为主芯片坏了。
二：指示灯亮一下，驱动芯片坏了或主芯片坏了
三：指示灯亮五下，缓存打仗不良或坏了，主芯片打仗不良或坏了
四：指示灯亮六下，磁头掌握芯片坏了或8V事情电压没有电压。
五：指示灯不亮，事情电压不正常，主芯片坏了，晶振坏了，驱动芯片坏了。
主芯片的脚细，焊接时要很高的焊接技能和耐心
火球LCT电路板维修
火球LCT系列电路板采取的驱动芯片为TDA5247/AN8428。TDA5247芯片的耐高温和耐高压的特性特差。乃至有的用不了半个钟就会了,耐用的很少。以是TDA5247芯片价格低。AN8428芯片这天本松下公司生产的芯片，具有耐高温和耐高压，用上几年也不会坏，可以说是LCT系列驱动芯片的佳构，但价格高。但在市场上TDA5427芯片还是占多数。换上好的飞利浦芯片后还是不转是维修火球电路板比较常见的问题。一样平常维修职员都会碰着这样的问题。
一：焊接不当，还有的脚打仗不良，需用烙铁加焊，也可用热风枪再吹。但最好是吹芯片时先加上松喷鼻香水或松喷鼻香膏，这样会提高焊接的效果。
二：“排阻”烧坏，可用万用表检讨对其电阻值，坏了。换！
三：芯片的56，57脚的电路板上的接点已经烧烂。这也是常见的故障，需外接线连接，不连接好就会产生不转的征象。
四：电机接口阁下的放电三极管（只起二极管浸染）击穿或接50-70脚边的元件掉了或坏了。但这一样平常是转不起的故障。
五：主芯片的1-3或倒数1-3是掌握驱动芯片转的，其打仗不良也不转。
六：IDE接口的脚接在一起，使主芯片不复位，特殊是1-2脚。
七：上盘还是闪十下的，常日是8V电压没有或磁头掌握芯片坏或没有电压输入
八：上盘还是闪五下的，缓存、主芯片打仗不良或坏了。
九：如上都弗成，那只能疑惑主芯片有问题了，换换看，不过要很高的焊接技能哦。
把主芯片也换了、磁头放大的芯片也换了，还是弗成，灯依然不亮。如果电压正常的话，要看晶振的两端电压了。晶振也是很随意马虎坏的个中一个元件，如果还弗成，那可能是PCB板坏了。
火球LD电路板维修
火球LD盘为5400转，由于板上没有了缓存芯片，只有主芯片、磁头掌握芯片、驱动芯片。同时PCB板比较厚、小，不随意马虎产生打仗不良征象，以是维修的难度相对没有那么大。驱动芯片也采取了松下公司的AN8411芯片，虽然芯片小，但耐高温和耐高压的特性良好，一样平常情形不会坏。事情电压有：8V，3.3V,2.5V。故障征象有：
一：指示灯长亮，主芯片坏
二：指示灯微亮，2.5V电压不正常或主芯片坏,驱动芯片坏
三：指示灯亮五下，缓存是没有的，也只有主芯片坏了
四：指示灯亮十下，磁头掌握芯片坏，8V事情电压没有，主芯片坏
五：指示灯不亮，事情电压不正常，主芯片坏，驱动芯片坏
火球其他电路板维修
火球其他系列电路板有CX，LE，VQ。CX与LCT相似，LE与LD相似，VQ与AS相似。这几种板的故障征象都以前面先容的火球电路板维修相同，但这几种板破坏程度没有那么严重，一样平常都是换掉坏的芯片就可以了。特殊是LE，大部分都是好的，盘坏的多。但由于其盘的型号不同，其电路板的设计与别的电路板还是有点不同。也有其比较特殊的故障，也都是通病了，现将逐一先容，以供参考。
一：LE板：故障为打盘，它紧张是磁头掌握芯片坏，驱动坏的情形甚少。
二：VQ板：故障为寻道不完备，寻一点就停了，一样平常为主芯片坏。
三：LE，VQ板：故障为指示灯闪五下，一样平常为缓存坏。
四：CX板：多数坏驱动芯片和阁下的放电三极管，还有便是阁下的“排阻”
火球电路板维修补充
火球硬盘在二手市场上霸占量是相称大的，特殊是火球LCT系列的PCB薄、大、长。随意马虎造成芯片打仗不良，加上驱动芯片随意马虎坏。以是维修量也大，虽然元件少，但故障征象多。前面所说的只是对火球电路板各系列的常见故障解释。实在，在实际维修中还有分外的故障，须要比较长的韶光来维修。现把我在实际维修过程中的分外故障判断和打消方法先容一下。
一：用眼看清楚在电路板上有没有少元件，少了要加上。芯片有没有打仗不良，松了要加焊。元件有没有烧坏或电路板有没有烧烂。换元件就要小心了。
二：用手摸电路板（通电），看有没有元件发热，发热不正常的要看是不是电压高了或有元件短路了。没有发热也解释元件没有事情，用万用表丈量板的事情电压是否正常。
三：通电不雅观查指示灯闪得是否正常，闪一下为主芯片坏了。微闪，事情电压正常下为主芯片坏。微亮，事情电压正常下为主芯片坏，驱动芯片坏。
四：EL，CR，EX，CX，指示灯正常闪六下，其他闪十下，闪五下都为缓存打仗不良或坏，还有便是主芯片打仗不良或坏了。
五：看电路板的成色，成色好的多芯片坏，成色差的多会有打仗不良。通电用手大力压芯片看是否会对盘的事情有影响。
六：电路板的芯片脚比较细，要有耐心和精力。吹芯片时温度也要调好，太高了会吹坏芯片。
火球电路板的分类
火球PCB板的每种系列都比较不同，主芯片也不同。从外不雅观上能识别出来。便是LCT系列中的706、702、303还有SE、ST板比较难识别。现将火球的电路板分类出来，以供参考：
1 、板：03 主芯片：14-108406-03
2 、板：501 主芯片：14-108406-02
3 、板：812、主芯片：14-108413-02
4 、板：411、412 主芯片：D9046CM 101
5 、板：013 主芯片：14-113271-02
6 、板：110、111 主芯片：14-113271-04
7 、板：701、702 主芯片：D760006GJ 101
8 、板：706 主芯片：D760006GJ 102
9 、板：303 主芯片：D760006GJ 106
10、板：906、907、908 主芯片：D8915GJ 101
11、板：206、207、208 主芯片：D760009GJ 101
12、板：314、315 主芯片：D760009GJ 103
13、板：306 主芯片：760009BGJ 104
IBM硬盘常见故障及维修方法：
1． 随意马虎产生坏道。
缘故原由：电路板与盘体的数据接口松动或打仗不良引起的；速率传输过快引起坏道。
办理方法：电路板卸下，将接口部份清理一次（对IBM的硬盘一样平常第一步便是这样），然后将上回去，在上的同时，由于电路板在制作时有工程毛病，以是上回去时该当尽可能的向外推，并将螺丝上得尽可能紧。如果看到电路板上的接口不平，可以用风枪加点松喷鼻香处理一下，以便接口平滑。然后接上硬盘，如果数据不用保留可以用Hddl来给硬盘“清零”，或用DFT的“Erase Disk”，用Hddl要快很多，效果也不错，用DFT速率要慢，大概要一两小时，不过是IBM的专用工具，对IBM来说会更有效；而DDD-SI的话也是IBM的专用工具，是Windows下的，速率还要更慢，效果比DFT要好一些。如果用户要保留数据的话，可以用Mhdd的“Scan”来做修复，速率快，效果好，不过Glist会相应的填写较多的坏点。如果创造有坏道无法修复，一样平常是Glist满，要用PC3000转一次Plist再进行修复。
2． 硬盘开机有吱吱的规律异响，有可能能认到盘，也有可能不认。
缘故原由：电路板与盘体的数据接口松动或打仗不良引起的；驱动IC引起的；固件缺点引起磁头偏位。
办理方法：接口部份同上。驱动IC引起的话，最好先换一块同产地的电路板，确定盘体正常的条件下再换驱动IC，实在确定板的好坏有一个更直接的办法，便是将电路板跳成安全模式，看看主板能不能认到盘（认错参数也没事），假如能认到解释板基本没有问题。在换电路板时要连原来的Bios一起换，否则会引起不认盘。如果担保板是好的，而还是不认盘的话，可以试一下用PC3000从写硬盘的固件，分别是硬盘的LDR，FW，和Bios信息，如果写成功认到盘，一样平常数据都不会在了，用PC3000修一次坏道，再用Mhdd修一次（以防PC3000漏扫）。
3． 硬盘不能通电。
缘故原由：由于5V电压不正常引起5V供电电路保护。
办理方法：沿5V供电走，找到保护的电容（一样平常是电容），直接将其去除。一样平常都能办理问题，不过此电容比较暗藏，而且很多电路板上的位置都不一样，以是还要逐步查，假如找不到，可以直接换一块同产地的电路板试一下能不能正常利用。
第 八 章 常用维修软件
MHDD解释
各命令的阐明
exit 推出命令
id 盘检测
scan 扫描功能 S 表明测试
Log = mhdd.log.检测后的结果是否写入MDDD.LOG文件
[Remap: On/Off] - 坏扇区重新影射在
aerase 高等擦除,速率很慢
hpa 变动大小，当然，要硬盘支持这种技能，1999年往后的硬盘都支持
rhpa 恢复原盘的大小
cls 清屏
pwd 设置密码
unlock 解锁
dispwd 去掉密码,条件是要用unlock后,而且你还要知道密码
nhpa 显示全部的硬盘空间
aam 降落硬盘的运行中的声音,磁盘性能也同时降落,P最大（性能最高），M最小（性能最低）；
init < F3> 磁盘复位
fdisk 在磁盘上分区
smart smart
makebad 创建坏道
port 选择硬盘.
stop 停滞测试
i 重新安排硬盘检测
cx 可以考验昆腾CX和LCT系列硬盘5247芯片的稳定性
erase 快速擦除
启动MHDD
如果硬盘上短缺MHDD.CFG文件，程序会自己建立它，然后才选择存储器事情（按键或打入命令“port”）。角括号里指快借键，它可以不必再按。选中了存储器，我们会看到命令行[ mhdd> ]。按组合键将自动“进入”相应的命令。
顶上一行是会闪亮的略语：左半部是寄存器状况，
它反响硬盘最主要的几种情形。
BUSY 存储器对命令无反应
DRDY 存储器找到
WRFT 写入缺点
DRSC 存储器初检通过
DREQ 存储器接管信息交流
CORR
INDX
ERR 该处赤色闪亮，指涌现某种缺点，同时右半部的状态指示反响缺点的形态。
右半部（当左半部“ERR”闪红时）
AMNF 地址标记出错，
T0NF 找不到0磁道
ABRT Abort，谢绝命令
IDNF 扇区标志出错
UNCR 校验缺点，又称ECC缺点
BBK 坏块标记缺点
2部分之间有一块空档。如果硬盘被加密，那里就会亮起赤色“PWD”字样，而如果是作过HPA“截短”处理，则闪亮“HPA”，就只有这2种。
在这一行状态指示下面是硬盘的参数。
左半部反响硬盘的现有参数（启动时需按下），右半部分是测试时磁头位置。
在表面测试时，右边会有一个窗口。第一行是测试速率；底下是2个完成百分比数。
表面测试速率并不参照DMA规范，根据您的主板，可能您的某个HDD开始的时候会达到50Mb/sec。
在表面测试过程中，我们将会看到不同颜色的“小方块”，一块相称于255扇区（LBA制式），或者是63扇区（CHS制式）。
测试速率反响在右侧的方块的“通亮”度，越上面越快，绿色表示还可以放心的块，赤色是BAD块，？号代表测试超时。
HDDL常用菜单
1， ALT+B---第一项（ALT+L）选择待修硬盘
PMIARY（1FOH）主硬盘线（第一个IDE）
SECNDARY（17ON）从硬线（第二个IDE）
MASTOR 主盘
SLAVE 从盘
可根据硬盘位置选择相应参数
ALT +T----第二项 扇区接正清零
BNEPEA（顺序）1 cektop 每一个扇区一个读写单位
HA3A （倒序） 256 CETOPOB 每256个扇区。。
HAY。。。。LBA ：0 起始LBA数
KOH。。。。LBA：XXX结束LBA数
ALT+T---------第三项 扇区快速清零
ALT+T---------第一项，检测硬盘
ALT+X 退出
HP利用方法
1， 输入两次回车
2， 选择待修硬盘
3， RUN SPEED BRNCHMARKS FOR THIS DRIVE？
4， 是否进行完全测试 应输入N
5， 输入ALT+M]
6， 输入R
7， 选择START进行修复
HDDREG利用方法
1选择硬盘、输入相应数值，一样平常为2
输入后回车
2， 输入起始位置
ENTER OFFSET FROM THE BEGINNIMP ：0 MB
回车
如按容量输入，在输入数值后加字母M回车
如按扇区数输入，直接输入数直回车
3， 要中止修复，输入CTRL+BREAK
4，B—0 BAD SECTORS FOND 创造的坏区
R---0 BAD SECTORS RECOVERED 已修复的坏区
如高下数值同等，解释已修睦
THDD用法
1， 选择硬盘
2， 菜单显示
CLEAR FAT 打消分区表
CLEAR MBR 打消MBR（主勾引扇区）
SURFACE TEST 表面测试
VIEW DEFECT LIST 查表毛病列表
CHOICE DRIVE 切换硬盘
EXIT 退出
3， 测试修复方法
a, 选择SURFACE TEST 前辈行测试
选择LBA办法测试
可再选择起始位置（MANVAL SET ，自定义开始位置
B，测试完成创造坏道后，选择VIEW DEFECT LIST
R-REPAIR DEFECT 显示为白色彩且右边的毛病列表中有坏区显示，此时输入R
进行修复
DM低格清零方法
1， 进入主菜单
2， 输入A
3， 输入M
4， 输入U
5， 选择硬盘
6， A，ZERO FILL DEIVE 磁盘填零
B，LOW LEVED FORMAT 磁盘低格
C，SET DRIVE SIZE 设置容量
7， 选择ZERO FILL DIVE 输入ALT+C 选择YES 开始清零
8， 清零完成后，再进行低格
FDC利用方法（软盘制作和规复数据）
READ FROM SOURCE DRIVE 读源盘信息
Write to tarqit drive 写到目标盘
FORMAT TARGET DRIVE 格式化目标盘
PUT INTO IMAGE FILE 天生锐象文件
GET INTTO IMGAGE FILE 从锐象文件规复
。。。。。
ESCAPE （EXIT TO DOS）
各镜像象文件
KV0001 ---KV003三个锐象文件为杀毒软件（DOS下的）
DFT 专修IBM硬盘的软件
BOOT KEY 专解逻辑锁的软件
BOOT –98 纯98DOS勾引文件
MHDD MHDD
TOOLS SP DISKGE 等硬盘软件
DOS622 DOS622勾引盘
HDDTEG HDDREG软件
MEM 内存测试软件
IBM----DM DM
MAXBLAST 迈拓工具
FTOOL IBM硬盘工具
REPAIR HP HDDL HDDREG 等修坏道软件
逻辑锁的解法（保留数据）
1， 征象；能正常认到硬盘，但无法勾引，用光驱，软件等也无法勾引，涌现去世机
2， 办理方法：
一、 用FDC工具作两张软盘
进入FDC 选GET FROM LAGE FILE 项，输入BOOT 98
再选WRITE TO TAMGER DRIVE 进入第二项
FORMAT ALL AND WRITE 放入软盘，输入开始制作，再用同样方法制作一张BOOT KEY 盘
二、 boot key 解密磁盘
BOOT –98 纯98启动磁盘
三、 用BOOT KEY 引可以正常勾引，由于解锁后IO。SYS文件将不读取分区表因此软盘勾引看不到C盘等盘符是正常征象。
四、 用软盘下的DISKGEN---工具------重修分区表-----自动办法规复分区表，规复好后存盘退出
五、 用SPFDISK------左菜单-----重修MBR（主勾引扇区）
六、 试一下能否正常勾引，如不能正常勾引，用纯WIN98起动磁盘勾引，输入SYS----A：--C：完成后该当就可以勾引了
七、 0道坏的修复方法，（0道坏有提示信息）
征象与逻辑锁相象，大部分时候有轻微异响，再有无法分区格式化
第 九 章 专业维修软件PC3000
PC3000-解密版的安装方法：
1、PC3000运行于DOS系统。可以将PC3000的全部程序拷贝在系统盘中。
2、系统盘安装在IDE1的MASTER口。
3、待修盘安装在IDE2的MASTER口，并哀求在BIOS中设为“NONE”。
4、PC3000哀求在CONFIG.SYS中加载HIMEM.SYS及俄文版的EMM386.EXE。
5、在AUTOEXEC.BAT中先后实行EMUL目录内的PCDOSEMU.EXE和VGAGA.EXE。
6、进入PC3000目录，实行SHELL.EXE即可进入PC3000主界面。
7、把稳：V09和V11版的EMUL文件相同，可以通用。V12版是其余一套。
PC-3000AT主菜单
ВЫБОР РЕЖИМА
选择项目
Выбор типа накопителя
选择存储器
Проверка накопителя
检讨存储器
Проверка контроллера
检讨磁盘掌握器
Комплексный тест
磁盘综合测试
Скрытие дефектов
磁盘毛病扫描
Форматирование
通用的低级格式化
Выход
退出
РЕГИСТР СОСТОЯНИЙ
状态寄存器
BAS DRDY DWF DSC DRQ CORR INX ERR
РЕГИСТР ОШИБОК
偏差寄存器
BBK UNC O IDNF O ABRT TONF AMNF
LBA
CHS (c)
关于 Выход
退出
вверх
向上 Отмен
取消
вниз
向下 Ввод
输入
SMART
掩护和自动修理技能信息 Passp
磁盘信息
Проверка накопителя 检讨存储器
Тран.
对扇区写入编号 Выход
退出
Шаг-
减少柱数 Шаг+
增加柱数 X->0
全部清零 Отмен
取消
X->A
磁头移到？柱 A<->B
磁头来回移动 RND
磁头随机移动
Стир
全部扇区填零 Просм
按（柱/头/扇）查看 Зап
按每柱添补代码 Ввод
输入
Гол
（головку）磁头移到？头 Т
Определение параметров НМД
参数定义
Выполняется
完成
Ошибка
缺点
накопитель не выдал состояние
存储器没有准备好
готовности в течении 15 сек
нажмите любую клавишу
按任意键连续
Проверка контроллера 检讨掌握器
Чтение регистра состояния в цикле
循环阅读寄存器的情形
Тест буфера сектора
测试扇区缓冲器
Запись сектора в цикле
循环写入扇区缓冲器
Чтение сектора в цикле
循环读出扇区缓冲器
Тест IRQ
测试硬盘中断 IRQ
Внутренняя диагностика НМД
内部的诊断
Сброс НМД
硬盘复位
Выход
退出
Комплексный тест 综合的测试
ВНИМАНИЕ
把稳
В процессе тестирования
过程
Данные будут разрушены
数据将会丢失
Начальный цилиндр: 0
开始的柱
Конечный цилиндр: 1
结束的柱
Производить запись: да
进行写入动作 : 是的
нажмите[Ввод] или [Отмена]
按键 输入 或者 取消
Тест контроллера
测试掌握器
Тест IRQ
测试 IRQ
Тест буфера сектора
测试扇区缓冲器
Тест рекалибровки
Проверка формата
检讨格式
Случайное чтение
随机的读出
Проверка поверхностей
表面检讨
Прерывание оператора
操作员中断
продолжать тест
连续做测试
пропустить тест
跳过测试
пропустить все тесты
跳过全部测试
Скрытие дефектов 毛病
Выбор скрытие
选择
Автоматическое скрытие
自动
Ручное скрытие
手动
Отменить скрытие
取消
[Esc]-Выход
退出
ВНИМАНИЕ
把稳
Начальный цилиндр:0
开始的柱
Конечный цилиндр:1
结束的柱
Количество проходов:3
反复次数
нажмите[Ввод] или [Отмена]
按键 输入 或者 取消
ВНИМАНИЕ
把稳
В процессе отмены скрытия дефектов
毛病扫描过程取消
Данные пользователя будут разрушены
数据将会丢失
Начальный цилиндр:0
开始的柱
Конечный цилиндр:1
结束的柱
нажмите[Ввод] или [Отмена]
按键 输入 或者 取消
Форматирование 通用的擦除
ВНИМАНИЕ
把稳
В процессе форматирования
过程
Данные пользователя будут разрушены
数据将会丢失
Начальный цилиндр:0
开始的柱
Конечный цилиндр:1
结束的柱
нажмите[Ввод] или [Отмена]
按键 输入 或者 取消
PC-3000各个模块主菜单
一、 富士通 Ver 4.52（中文解释）
二、 昆腾与迈拓(LE VQ系列)Ver 2.32（中文解释）
三、 西数(EB AB BB JB DA)(中文解释)
四、迈拓ver1.07 （中文解释）
五、西捷（中文解释）
六、IBM （中文解释）
PC3K写固件的方法
MAXTOR IBM
一、 先跳成安全模式（指硬盘的跳线）
MAXTOR几种安全跳线：
美钻：
星钻：
金钻
IBM的安全模式
此时，硬盘通电不转但可在BIOS中或PC3K中找到型号
二、 应在进入PC3K后再将硬盘接到第二条IDE线上
三、 在写固件前应先将相应的固件信息复制到PC3K的目录下，须要的文件有： LDR、RAM、MXDSPMDD
四、 进入PC3K相应菜单。（以下以2B0201为例）
1， 进入PCMX-DSP
2， 选第二项，写LDR文件（须要选择相应的LDR文件）在此选择（2B0201。LDR，选后不才一个菜单中选择第三项，（预处理并写入DSP指令）在此过程中，写入LDR文件后磁盘起转征象，先指示灯闪一段韶光，BOS灯亮，硬盘起转，有绿色提示，）解释LDR写入基本正常
3， 退到主菜单选择第三项，写RAM文件，（须要选择相应的RAM文件）在此选择：2B0201“选好后，不才菜单中有范围选项，利用默认写完后有绿色表示写入成功。
4， 退到主菜单，选择第一项进到固件区操作
5， 选1，2，3项将固件写入硬盘
6， 选1，2，4，3，项复位GLIST
7， 选1，2，1检讨固件
8， 断电，跳回正常模式，如能认到盘，，成功。如不能认或认错参数，换固件再写一次
MAXTOR通病，1，认错参数
2，电机上电转一下就停
写固件不成的缘故原由
1， 固件兼容性不好（多保存固件信息）
2， LDR不能成功写入（热交流法）
3， 固件区坏
FUJ写固件的方法
一、 复制相应信息到PC33K目录下（BIN、RSC、 FUJMPGMOD）
二、 选择相应菜单进入富士通相应选项
三、 选第二项，写BIN文件（即写BIOS信息）（进入选第二项写）
四、 选第一项，并选瞄准确的硬盘型号
五、 选3,2,2,1写库信息
六、 选3、2、4写盘体固件
七、 断电、能正常认到盘用MHDD测试坏道
一样平常都会有大量坏道，如无坏道，成功
八、 如有坏道，进PC3K选5项进行内部低格
九、 如还有坏道，则换其它固件再写
FUJ通病、寻道正常但不认盘
写固件不堪利的缘故原由
坏道多、固件兼容性不好（换其它固件写）
PC3K修坏道方法
一、 通用方法
1， 伺服检测
2， 表面测试
3， 内部低格（如有）
4， 逻辑测试
二、 MAXTOR WD 修坏道方法
1， G转P
2， 用MHDD加GLIST
3， 再G转P
4， 反复
三、 昆腾、FUJ修坏道方法
1， 封闭磁道（自动将G转P）
2， 用MHDD
3， 再封闭
四、 若前面有坏道，且PLIST满
1， 清空所有缺陷列表
2， 通用方法修复
3， 担保前面磁盘可用
4， 用MHDD或PC3K封闭后脸庞量
