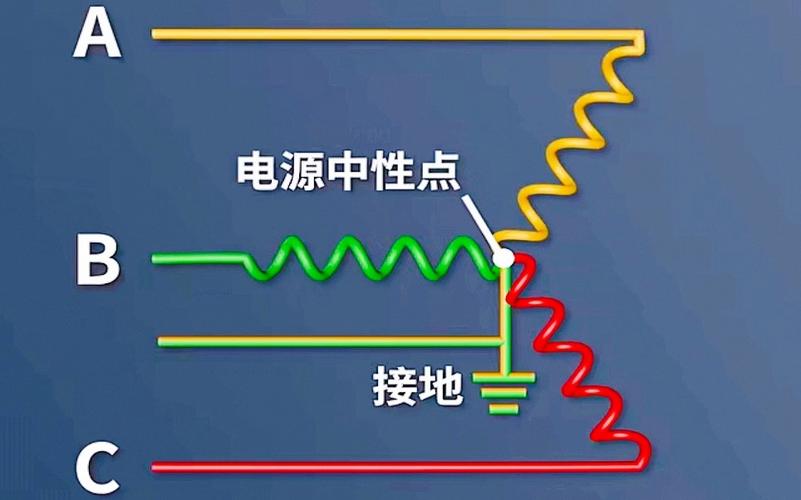

若何快速查找电路板中的地线_地线_电解电容

1，通过电解电容来查找GND

上图中是一个电磁炉主板，我们要找地线，首先要找到板子最大的那个电解电容，一样平常情形下比较大的电解电容都是作为电源滤波的一种元件，它的负极便是GND了。
上图中你看到的最大的电解电容便是一个电源滤波电容，它是从整流桥整流输出约300伏的脉动直流电，再经由此电容滤波才能输出比较平滑的直流电，它的负极便是直流电源的负极，也便是我们要找的GND地线。

2，通过查看大片铜箔来确认GND

上图中是一个两层板，图中标有红圈的那几个点便是地线，可以看出它和大片的铜箔相连，这是由于地线有屏蔽浸染，可以有效地减小地线环路带来的滋扰，以是线路板中的地线铜箔 一样平常都是成片涌现的。

3，通过查看连接插件上的标识来确认GND

如上图，一样平常在板子的接插件处都有各种旗子暗记的标识，我们可以通过查看这个标识来确认地线，比如上图红线圈内的GND便是地线了。

4，通过集成芯片来查找

在线路板中常日有着各种各样的集成电路，这些集成电路如果要正常事情都须要有供电电源，我们可以通过查看芯片的引脚来确认GND地线。
如上图，这是一个8脚的LM358比较器，通过查找它的资料可以看出它每脚的功能 ，我们只要知道第四脚为GND就可以在板子上找到地线了。
