门极驱动芯片UCC27524的运用—PWM互锁和电平变换

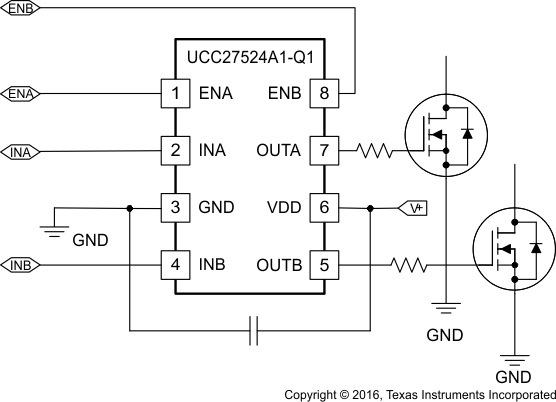

1、UCC27524管脚排布及引脚功能解释
引脚功能解释
2、UCC27524的功能框图如下
功能框图
功能块解释
（1）输入旗子暗记都是带施密特触发器，利用窗口或回差电压可以防止误触发，提高抗滋扰能力；
（2）输入使能旗子暗记ENA和ENB都是弱上拉（弱上拉：用大阻值连接电源）；输入旗子暗记INA和INB都是弱下拉（弱下拉：用大电阻接地），无论上拉还是下拉都是为了抗滋扰浸染，由于输入浮空时，旗子暗记状态不定（高或者低），输出逻辑随意马虎出错；
（3）逻辑单元，是判断输出状态的电路单元，用\"大众与门\"大众逻辑实现；
（4）电平变换单元，假设输入旗子暗记是单片机或DSP发出，一样平常电平都是3.3V旁边，驱动后级一样平常是15V，因此利用电平变换单元可以实现电平变换。
3、UCC27524的运用—PWM互锁电路
（1）弁言—全桥或半桥的驱动时序
如下图是常见的H桥电路（或称为全桥电路拓扑），\"大众T1\公众和\公众T3\"大众上管和下管构造称为半桥构造，掌握中哀求上管和下管驱动旗子暗记互补；\"大众T2\"大众和\"大众T4\"大众同样也是一个半桥构造，驱动掌握旗子暗记同样也是互补。全体H桥\"大众T1\"大众和\"大众T4\"大众驱动旗子暗记相同，\公众T2\"大众和\"大众T4\公众驱动旗子暗记相同，\"大众T1、T4\公众和\"大众T2、T3\公众驱动旗子暗记互补。
如果任意一个半桥构造，上管和下管的旗子暗记相同，那么则会涌现桥臂直通的问题。
全桥电路拓扑
（2）针对可能涌现的高下管驱动逻辑涌现缺点导致上管和下管（T1和T3或者T2和T4）直通，必须做高下管的互锁。
互锁，如果都为高电平开通有效，上管和下管驱动旗子暗记要进行相互制约，当上管为高电平，下管必须为低电平，反之下管为高电平，那么上管必须为低电平，形成掣肘关系，那么我们利用UCC27524如何实现电平转换和PWM旗子暗记互锁
电平转换，PWM1-IN — PWM1，只要VDD引脚供电如15V，那么当PWM1-IN和ENA输入有效时，输出电平是15V。同样PWM2-IN — PWM2，一样的道理。
电平变换
互锁功能，上面我们已经说了互锁事理，如下图是上管和下管旗子暗记的制约电路，本色是一个非门逻辑，当PWM1-IN为高时，EN-PWM2为低，那么无论PWM2-IN什么状态，对应PWM2都是无效（低电平），只有PWM1-IN为低电平时，PWM2-IN对应输出的PWM2才有效，这就实现了完备的上管和下管的制约；第二路旗子暗记道理也相同。
互锁逻辑
上面便是通过UCC27524使能端以及电平转换单元实现的互锁和电平转换功能。
上面实现电平转换和互锁，驱动旗子暗记当然不能直接去驱动上管和下管，由于上管是参考对系统来说是浮动的，以是还该当进过后级隔离变换才可以直接驱动。
隔离驱动办法：前面先容过变压器隔离驱动，当然光耦也是可以进行隔离驱动的，如下是光耦示意图。
光耦实物图
光耦电路符号
