小车的整体组成有如下部分构成：
由于做这套系统涉及到的内容比较多，这次作品我将陆陆续续做成一个系列来先容，先先容电路事理。

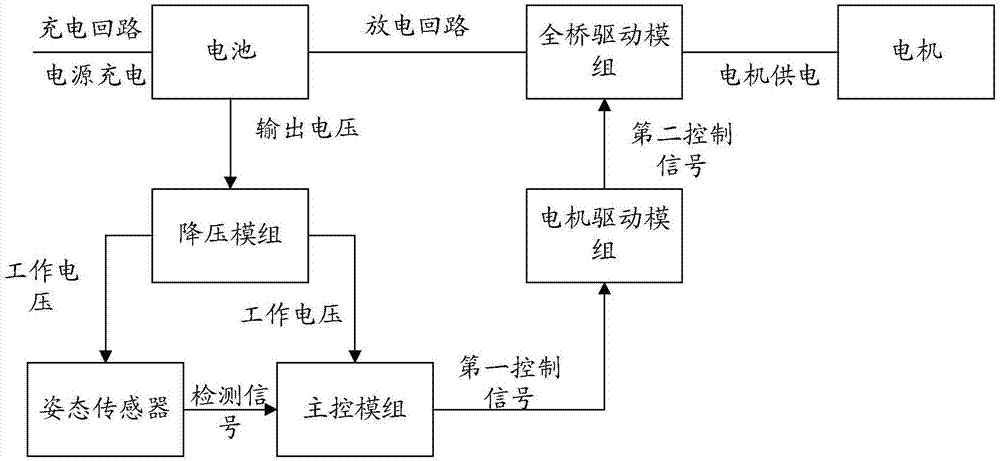

首先我们要知道小车构成的电路框架：
紧张分：传感器模块，核心掌握模块，电机驱动模块，个中传感器模块紧张由加速度计和陀螺仪两个部件组成。
由于图片篇幅关系，我将整幅电路图分别截图：
这块是STM32的最小系统板，至于细节我就不多说了，你买来元件，只要按照上图焊接元件就行。
这是稳压部分，用的是MIC5219稳压芯片，你可以直接买降压稳压模块替代电路。
这边是传感器的插口，GY_521是传感器插口用来插加速度 陀螺仪传感器模块，这里采取的是MPU6050，价格在20—70之间。bluetooth自然是蓝牙模块。P1排口是用来连接驱动模块和主板的，驱动模块可以直接选购L298N电机驱动模块。
全体事情机理便是：
传感器获取姿态，通过单片机进行打算和判断姿态，然后做出对当前姿态的反馈，将指令下达给电机，但是单片机的电压又不足直接驱动电机，以是须要驱动模块来向电机转达指令，电机吸收到指令后进行相应的运转，对当前姿态进行了调度，如此一个循环，使得车体保持一个平衡，这里利用了自动掌握里一个经典的算法，PID掌握算法。
好了这些功能模块就构建了全体小车的掌握系统。
