​电机换向应用的低功耗锁存器足够靠得住吗？_霍尔_系列

在BLDC无刷直流电机的换向运用中，锁存器可以说发挥了很大浸染，能够稳定斩波供应准确而稳定的磁开关点。
在低本钱利用上霍尔锁存IC在电机掌握上的浸染有着不小的低功耗的上风，同时极为可靠。

Melexis MLX92214

MLX92214是Melexis一款面向于DC/BLDC电机的3线制锁存器IC，适用于电动工具、个人电脑、做事器和家用电器运用。

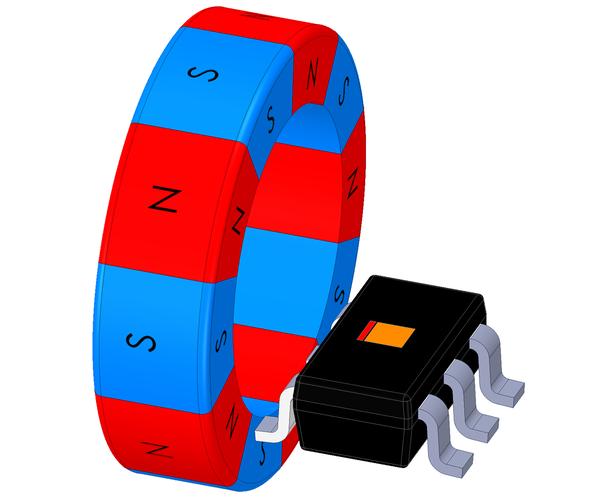

（图源：Melexis）

对付本钱敏感的电机掌握，采取这样的锁存器IC彷佛是一个不错的选择。
MLX92214是采取稠浊旗子暗记CMOS技能设计的低压霍尔效应锁存器，集成了一个电压调节器，霍尔传感器与前辈的抵消系统和一个开漏输出驱动器。

低压调节器能针对低功耗的低电压水平做出优化。
MLX92214支持3.3V和5V，并与所有标准MCU兼容。
同时锁存电流也极低，仅有2.1mA，功耗极低。
低电压许可直接从MCU供应芯片取电（不须要LDO），这种低电压和宽量程有助于延长电池的运行韶光。

MLX92214在稳定性上也采纳了很多手段。
其一便是ESD性能，最高可达6kV。
其二则是电磁兼容性能。
其余还加上了反电源电压保护与低电压检测。
超过25年霍尔锁存器开关芯片履历的Melexis最大程度上担保了该系列的稳定性。

同时MLX92214采取3针三针小轮廓晶体管（TSOT）表面安装工艺。
可简化整体设计，减少 外部组件数量，大幅节省空间。
这也是一处小元件的大作为。

TI TMAG511X

TI的霍尔锁存器一贯以低功耗和高精度著称。
无论是检测盖子是否封闭这种大略操作，还是实行繁芜的电机换向操作，TI的霍尔效应锁存器都能进行高精度、非打仗式位置丈量。

这次讲的是TMAG511X系列，一款新发布的二维、双通道、高灵敏度、高速率的霍尔效应锁存器。

（图源：TI）

通过集成两个传感器和两个单独的旗子暗记链，TMAG511X系列供应了两个功能选项，TMAG5110的独立2D输出与TMAG5111的速率和方向输出。
由于这个系列是针对高速高温电机运用设计，以是该系列针对利用旋转磁体的运用进行了优化。

这个系列除了能覆盖－40℃至＋125℃如此宽环境温度，还有这2.5V到38V的宽电压范围。
在所有宽范围内，该系列都能保持稳定同等的精良性能。
诸如±1.4mT的超高磁性灵敏度，40KHz高速感应带宽，10mA的开漏输出。

稳定性是所有锁存器厂商都看重的地方，该系列的反向电源保护高达－20V，过电压能力高达40V，配置输出短路保护并限定输出电流，最大程度长进步器件的稳定性。

ST M74HCXXX

ST的M74HCXXX采取硅栅C2MOS技能制造的高速CMOS 8位可寻址锁存器。
M74HC系列具有单数据输入（D）、8个锁存输出（Q0-Q7）、3个地址输入、公共启用输入和公共打消输入。

（图源：ST）

该系列第一个特点便是高速，在6V电压时，该器件相应速率最快为20ns。
这也是ST硅栅C2MOS技能的上风。
高速相应下，该锁存器数据保存在D输入端，输入数据的锁存器地址保存在A、B和C输入端，当ENABLE设置为启用时，数据将流向地址输出。
数据存储在启用脉冲的正向边缘。

该系列的功耗也极低，最高也仅有4µA的电流。
作为一款低压2V-6V运用的锁存器，这样的功耗无疑是行业内领先的指标。
低压却足够可靠，该系列的ESD性能表现同样不俗，1kV的CDM，1.5kV的HBM以及200V的MM。
这样的性能指标在低压低功耗运用中，看起来就让人放心。

小结

在BLDC无刷直流电机的换向运用中，可以看到锁存器发挥了不少浸染。
各个系列虽然特长各不相同，但都保持了相称低的功耗与极高的可靠性。
