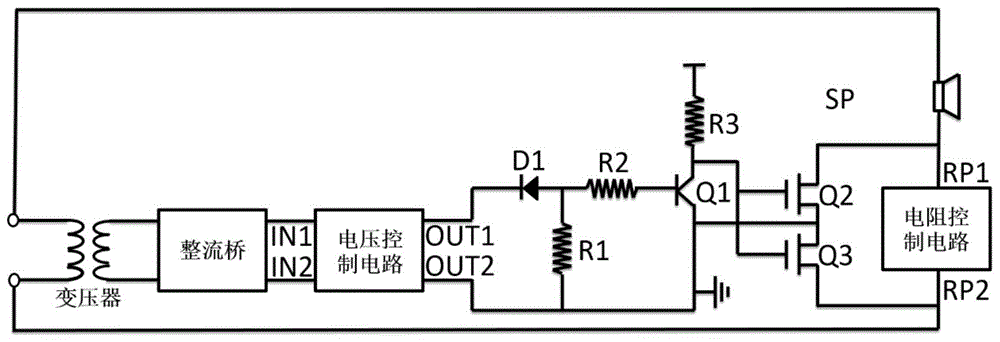

VT1和VT2为L声道功率输出管（即功放对管），它们中点输出的音频电流经继电器接点送至扬声器（音箱）。VT3、R3、R4、R1、R2组成过流保护电路。R1和R2为检测电阻，用来检测功率输出管的输出电流，这两个电阻的阻值非常小，仅为0.25Ω／5W。功率放大电路正常事情时，R1或R2的电压较小，不敷以使VT3导通。
当功率输出级涌现过流（如音量过大或输出端短路）时，功率输出管的发射极电流明显增大，使R1或R2两端电压升高，经R3、R4分压后，使VT3导通，其集电极电压低落，从而使VT6也导通，VT6集电极输出高电平，经R11、R12运送到CPU的PRO端口，CPU检测到这一高电平后，立即从MUTE（静音）端口输出高电平，使VT7饱和，C5迅速放电至0V，VT8与VT9组成的复合管截止，继电器开释，断开音箱，从而有效地保护了扬声器和功放管。
R5、R6、C2及C3组成低通滤波器，当功率放大电路事情正常时，左、右声道输出真个直流电压均为0V，C2、C3上直流电压也是0V，VT4、VT5截止，不影响电路的事情情形。一旦功率放大电路涌现故障而导致中点的直流电压偏离0V时，C2、C3两端便涌现正或负的直流电压，VT4或VT5导通，VT6也随着导通，其集电极输出高电平，送到CPU的PRO（保护）端口，CPU立即从MUTE（静音）端口输出高电平，使电路进入保护状态。
集成式多功能型保护电路常以集成块μPC1237为核心构成，μPCI237这天电公司推出的扬声器专用保护集成块，它内含过载检测、直流检测、触发器、锁存／自动复位开关、关机检测、电源接通静音、继电器驱动等电路。该集成块的事情电压范围为25V～60V，它可以直策应用功率放大器的正电源。当功率输出级涌现过流、中点电压偏离0V时，它都能立即做出反响，开释继电器，断开扬声器与功率放大电路的连接，使扬声器得到保护。
1237喇叭保护电路图（二）
如图所示为采取μPC1237芯片的保护电路，图中仅画出左声道电事理国，右声道构造与之相同，该电路具有扬声器输出保护、功率输出级过载保护、互换电开路检测保护、开关机静噪保护等多种保护功能。
1237喇叭保护电路图（三）
图4是集成式多功能型保护电路事理图，接通电源后，+45V电压经R16向8脚供电，在8脚建立3.4V的电压，该电压经R15对7脚外部的C5充电，经由t=R15&TImes;C5&TImes;In（3.4-2.06）／3.4=2.056（s）后，7脚电压达到2.06V，此时继电器驱动电路事情，继电器吸合，这样就避免了开机瞬间的浪涌电流对扬声器的冲击。
VT1和VT2为R声道功放对管。
R声道的过流检测电路由R1、R2、R3、R4、VT3等元件组成。正常事情时，R1或R2上的电压较低，不敷以使VT3导通。当功率输出级涌现过流时，R1或R2两端的电压会升高，并使VT3导通，进而使VT4也导通，VT4集电极输出高电平送至μPCI237的1脚，使1脚电压超过0.67V，μPC1237进入保护状态，继电器开释，音箱分开电路。
各声道功率输出级中点送来的直流电压从2脚输入，当各声道事情正常时，2脚直流电压为0V，保护电路不动作。当任何一个声道涌现故障而导致中点电压偏离0V。时，2脚电压就会高于0.62V或低于-0.17V，μPCI237进入保护状态，继电器开释，音箱分开电路。
当保护电路动作后，继电器驱动电路停滞事情，6脚变为高电位（靠近继电器供电电压），VD6导通，VT6也导通，并输出低电平送至CPU的检测端，CPU检测到这一低电平后，立即进行静音掌握，输出静音（MUTE）电压，经VD4、R14使VT5导通，进而使VT4也导通，输出高电平到1脚，使电路锁定在保护状态。
由于功放机的主电源滤波电容容量很大，其上电压又较高，故关机后，放电比较缓慢，导致继电器未能快速开释，从而使扬声器会受到关机电流的冲击。为了避免这种征象，在μPC1237内部设了关机检测电路。当关机后，4脚电压立即下跌，使关机检测电路事情，μPC1237快速开释继电器。
1237喇叭保护电路图（四）
UPC1237喇叭保护线路（带LM12耳放线路）电路如下图所示：
1237喇叭保护电路图（五）
uPC1237扬声器保护电路图
uPC1237由单电源供电，事情电压范围为25v～60v，常日直策应用功放的正电源+Vcc作为电源。继电器线圈电压为直流24v，因⑥脚继电器驱动端极限电流为80mA，在继电器得电吸合时，⑥脚电压约为0v，如果Vcc均匀电压》24v，必须串入降压限流电阻R12，使继电器和集成电路都不致过流发热破坏，R12的阻值、功耗与Vcc均匀电压的对应关系见表1。发热友可根据自己功放的vcc均匀电压值查表1确定R12。
uPC1237⑦脚是电源接通延时端，由R7、c3参数确定开机静音韶光，即通电后，待功放电路达到平衡稳定时，延时电路再让继电器触点接通扬声器。这样可以彻底肃清开机通电冲击噪声，增大c3或R7可延长开机静音韶光。
uPC1237⑧脚是电源端，最高极限值为8v。当Vcc不同时，R8的阻值相应不同，可查表1确定。
uPC1237④脚是互换断电检测端，用于功放关机静音。当功放电源开关关断时，变压器次级互换电压立即消逝，c2小容量电容经④脚内阻快速放电，④脚电压迅速低落，内部电路掌握继电器动作，将功放输出端与扬声器断开，防止断电后过渡过程中功放输出端零电平在失落去平衡时对扬声器的电流冲击（即关机冲击噪声）。④脚最高极限电压为10v，当被监测的功放电源变压器次级绕组AC电压值不同时，分压限流电阻R6的取值相应不同，过大过小均会使扬声器保护电路不能正常事情，Ac互换电压与R6阻值对应关系见表2。
uPC1237②脚是功放输出端直流偏移检测端，功放输出端直流偏移电压过大，会使扬声器音圈中流过的直流电流过大，音圈动态范围变小，声音失落真，同时音圈因过热很易破坏。为保护扬声器，由②脚监测功放输出端直流电平，一旦功放输出端正或负偏移电压超过设定的阈值时，uPC1237内部电路使继电器开释，将扬声器从功放输出端断开，达到保护扬声器的目的。如图电路功放输出端正偏移阈值为1．24v，负偏移阚值为-1．04v。
uPC1237①脚是过流检测端。左、右声道过流检测L—E端、R—E端分别接分立元件功放左、右声道末级NPN放大管发射极电阻，射极电阻上电压会因输出电流增大而上升，当输出均匀电流超过功放或扬声器的额定电流值时，射极电阻上的电压达到扬声器保护电路所设定的过流阈电压，T1、T3或个中之一导通，引起T2导通，Vcc电压经T2、R9、R11加至①脚，只要流人①脚电流超过110uA，内部过流保护电路将使继电器开释而断开扬声器，实现扬声器过流保护目的。图中L—E、R—E过流检测阀电压为0.67v。对集成电路功放，末级功放管射极电阻很少有接出，可考虑省去过流检测功能，只需把①脚接地即可。
uPC1237③脚是扬声器保护电路事情办法选择端。把③脚直接接地为自动复位事情办法，即在保护电路动作、继电器断开扬声器后，若功放电路规复正常，继电器能自动规复接通扬声器。把③脚经0．022uF电容接地为锁存事情办法，即继电器一旦动作断开扬声器，纵然功放电路规复正常，继电器仍连续保持断开状态，直到电源开关关断一次后再次接通为止。无论哪种事情办法，扬声器保护电路功能不变，图中及本文提到的uPC1237参数均为锁存事情办法。
