1.2 管脚定义及功能解释
芯片封装为SOP32,其各引脚功能如下：
1.3 显示寄存器地址和显示模式
从外部MCU发送数据到TM1629A ,数据存储在地址为00H~0FH 16个字节单元，分别于芯片SEG和GRID管脚所接的LED灯对应，分配如下图：
写LED显示数据的时候，按照显示地址从低位到高位，从数字字节的低位到高位操作，没有利用到SEG输出口，在对应的BIT地址为写0；
1.4 指令解释：
指令用来设置显示模式和LED驱动器的状态，在STB低落沿后由DIO输入的第一个字节作为一条指令，经由译码，取最高B7、B6两位以差异不同的指令：
数据命令设置：
该指令用来设置数据写和读，B1和B0位不许可设置为01或11；
地址命令设置
该指令用来设置显示寄存器的地址，上电时，地址默认为00H;
显示掌握
1.5 串行数据传输格式
数据读写采取类似3线SPI串行办法，写数据时序图如下：STB拉低后，在时钟的上升沿传输数据，将数据写入TM1629A;
1.6 显示连接办法
有16个地址显示寄存器，如果对应数码管是8位（7位+小数点），则最多可以驱动16个数码管，单个数码管连接如下（共阴方案）：
1.7数码管显示测试板
为了测试不同数码管驱动及连接办法，设计了LH-9P 数码管显示
板，板载1、2、3、4位数码管，相称于10个数码管，3D图如下：可
以用此来做秒表计时器，能显示“小时”、“分钟”、“秒”、“毫秒”
及计时次数；
2、软件先容
2.1 软件事理
同OLED显示一样，定义数码管显示寄存器TM1629A_GRAM[16]，因数码管显示段位比较少，定义了16个字节，在数码管显示上，这16个字节实在没有用完，只用了10个字节，为了掌握方便，可以每次把GRAM全部刷新；
大略过程如下：
开始 -> 初始化 –> 设置写显存数据命令，采取地址自加1 –> 设置起始地址，默认00H –> 一次传送16字节数据；
2.2 函数配置
2.2.1 void TM1629A_WR_ONE_Byte(u8 dat)
向TM1629A 写一个字节，类似3线SPI办法，在时钟上升沿将数据发出，低位先发，详细见源程序；
2.2.2 void TM1629A_WR_Set_Command(void)
命令设置函数，调用发送字节函数，将所须要设置命令发送TM1629A,本例程设置模式为：地址自增、普通模式、脉冲宽度为10/16及开显示，详细见源程序；
2.2.3 void TM1629A_WR_Multiple_Data(u8 addr,u8 p_dat,u8 num)
给出第一个地址，把须要发送数据地址及发送数据个数分别通报给指针p_dat和num,此函数可以用来一次刷新全体显存，详细见源程序；
2.2.4 void TM1629A_Init(void)
端口初始化 PA8、PC9及PC8为上拉输出；并进行命令配置，详细见源程序；
2.2.5 void TM1629A_Display_Task_Process(void)及 void TM1629A_Refresh_Gram(void)
将须要显示数据装入显存，在设定时间内发送至TM1629A,发送韶光不能过于频繁，须要根据显示精度哀求来设置发送韶光，比如我要显示秒，那500ms发送一次即可；

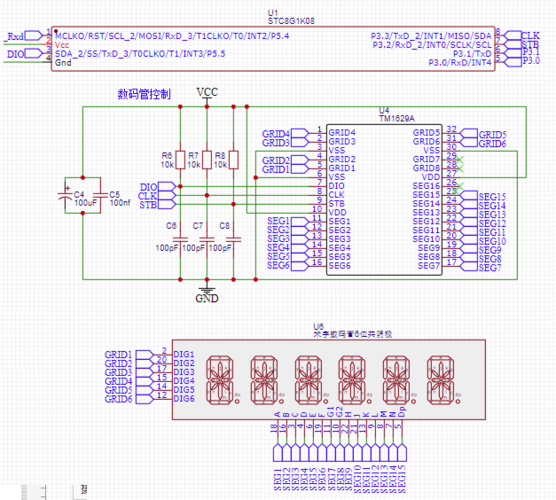

3、硬件实物电路
