一、FPGA芯片定义及分类
1、FPGA芯片定义及物理构造
FPGA（Field Programmable Gate Array）芯片基于可编程器件（PAL、GAL）发展而来，是半定制化、可编程的集成电路。
发明者：赛灵思联合创始人Ross Freeman于1984年发明FPGA集成电路构造。环球第一款商用FPGA芯片为赛灵思XC4000系列FPGA产品。
FPGA芯片按固定模式处理旗子暗记，可实行新型任务（打算任务、通信任务等）。FPGA芯片相对专用集成电路（如ASIC芯片）更具灵巧性，相对传统可编程器件可添加更大规模电路数量以实现多元功能。
物理构造：FPGA芯片紧张由三部分组成，分别为IOE（input output element，输入输出单元）、LAB（logic array block，逻辑阵列块，赛灵思定义为可配置逻辑块CLB）以及Interconnect（内部连接线）。
2、FPGA芯片的特点及分类
FPGA芯片在实时性（数据旗子暗记处理速率快）、灵巧性等方面具备显著上风，在深度学习领域霸占不可替代地位，同时具有开拓难度高的特点。
FPGA芯片具备以下特点：
适用性强：是专用电路中开拓周期最短、运用风险最低的器件之一（部分客户无需投资研发即可得到适用FPGA芯片）。
并行打算：FPGA内部构造可按数据包步骤多少搭建相应数量流水线，不同流水线处理不同数据包，实现流水线并行、数据并行功能。
兼容性强：FPGA芯片可与CMOS、TTL等大规模集成电路兼容，协同完成打算任务。
设计灵巧：属于硬件可重构的芯片构造，内部设置数量丰富的输入输出单元引脚及触发器。
地位提升：早期在部分运用处景是ASIC芯片的批量替代品；近期随微软等头部互联网企业数据中央规模扩大，FPGA芯片运用范围扩大。
FPGA厂商紧张供应基于两种技能类型的FPGA芯片：Flash技能类、SRAM技能类（Static Random-access Memory，静态随机存取存储器）。两类技能均可实现系统层面编程功能，具备较高打算性能，系统门阵列密度均可超过1兆。
核心差异：基于Flash的可编程器件具备非易失落性特色，即电流关闭后，所存储数据不消失落。而基于SRAM技能的FPGA芯片不具备非易失落性特色，是运用范围最广泛的架构。
二、FPGA芯片与其他主流芯片比拟
CPU为通用型器件，FPGA架构相对CPU架构侧重打算效率，依托FPGA并行打算处理视觉算法可大幅提升打算速率，降落时延
1、FPGA芯片相较于CPU芯片
CPU处理打算指令流程：CPU通过专用译码器吸收任务指令，吸收过程分为两步：指令获取（CPU从专门存放指令的存储器中提取实行指令）以及指令翻译（根据特定规则将指令翻译为数据并传输至打算单元）。个中打算单元为晶体管（CPU基本元件），“开”、“关”分别对应“1”、“0”机器码数字。 CPU处理打算指令特点：• CPU物理构造包括Control（指令获取、指令翻译）、Cache（临时指令存储器）、打算单元ALU（约占CPU空间20%）。
CPU为通用型打算任务处理核心，可处理来自多个设备的打算要求，可随时终止当前运算，转向其他运算。• 逻辑掌握单元及指令翻译构造较为繁芜，可从中断点连续打算任务，为实现高度通用性而捐躯打算效率。
CPU视觉算法与FPGA视觉算法比较：
CPU架构：CPU用于处理视觉算法需按指定顺序实行指令，第一指令在图像整体运行完成后，第二指令开始运行。在4步操作指令环境下，设定单个操作指令运行需10毫秒，完成总算法耗时约40毫秒。
FPGA架构：FPGA用于处理视觉算法采纳规模化并走运算模式，可于图像不同像素内同时运行4步操作指令。设定单个操作操作指令运行需10毫秒，FPGA完成图像整体视觉算法处理韶光仅为10毫秒，FPGA图像处理速率显著快于CPU。
“FPGA+CPU”架构：此架构下，图像在CPU与FPGA之间传输，包含传输韶光在内的算法整体处理韶光仍低于纯CPU架构。
算法案例：以卷积滤镜图像锐化打算任务为例，系统需通过阈值运行图像生产二进制图像。CPU架构下，系统需在阈值步骤前完成图像整体卷积步骤，FPGA则支持相同算法同时运行，相对CPU架构，卷积打算速率提升约20倍。
2、FPGA芯片相较于GPU芯片
GPU物理构造：GPU为图形处理器，针对各种打算机图形绘制行为进走运算（如顶点设置、光影操作、像素操作等），标准GPU包括2D引擎、3D引擎、视频处理引擎、显存管理单元等。个中，3D引擎包含T&L单元、 PiexlShader等。
GPU处理打算指令流程：
顶点处理：GPU读取3D图形顶点数据，根据外不雅观数据确定3D图形形状、位置关系，建立3D图形骨架。
光栅化打算：显示器图像由像素组成，系统需将图形点、线通过算法转换至像素点。矢量图形转换为像素点为光栅化打算过程。
纹理贴图：通过纹理映射对多变形表面进行贴图处理，进而天生真实图形。
像素处理：GPU对光栅化完成的像素进行打算、处理，确定像素终极属性，多通过Pixel Shader（像素着色器）完成。
GPU与FPGA特点比拟：
峰值性：GPU打算峰值（10Tflops）显著高于FPGA打算峰值（小于1TFlops）。GPU架构依托深度流水线等技能可基于标准单元库实现手工电路定制。相对而言，FPGA设计资源受限，型号选择决定逻辑资源上限（浮点运算资源占用较高），FPGA逻辑单元基于SRAM查找表，布线资源受限。
内存接口：GPU内存接口（双倍数据传输率存储器等）带宽优于FPGA利用的DDR（双倍速率同步动态随机存储器）接口，知足机器学习频繁访问内存需求。
灵巧性：FPGA可根据特定运用编程硬件，GPU设计完成后无法改动硬件资源，远期机器学习利用多条指令平行处理单一数据，FPGA硬件资源灵巧性更能知足需求。
功耗：GPU 平 均 功 耗 （200W） 远 高 于 FPGA 平 均 功 耗（10W），可有效办理散热问题。
3、FPGA芯片相较于ASIC芯片
ASIC芯片专用度高，开拓流程非重复本钱（流片）极高，5G商用遍及初期，FPGA可依托灵巧性抢占市场，但规模化量产场景下，ASIC芯片更具竞争上风
ASIC与FPGA开拓流程差异：
ASIC需从标准单元进行设计，功能需求及性能需求发生变革时，ASIC芯片设计需经历重新投片，设计流程韶光本钱、经济本钱较高。
FPGA包括预制门和触发器，具备可编程互联特性，可实现芯片功能重新配置。相对而言，ASIC芯片较少具备重配置功能。
ASIC与FPGA经济本钱、韶光本钱差异：ASIC设计过程涉及固定本钱，设计过程造成材料摧残浪费蹂躏较少，相对FPGA重复本钱较低，非重复本钱较高（均匀超百万美元）。
FPGA重复本钱高于同类ASIC芯片，规模化量产场景下，ASIC芯片单位IC本钱随产量增加持续走低，总本钱显著低于FPGA芯片。
FPGA无需等待芯片流片周期，编程后可直策应用，相对ASIC有助于企业节省产品上市韶光。
技能未成熟阶段，FPGA架构支持灵巧改变芯片功能，有助于降落器件产品本钱及风险，更适用于5G商用初期的市场环境。
三、中国FPGA芯片家当链剖析
FPGA芯片构成人工智能芯片主要细分市场，家当链苗条，FPGA厂商作为中游企业对上游软、硬件供应商及下贱客户企业议价能力均较强

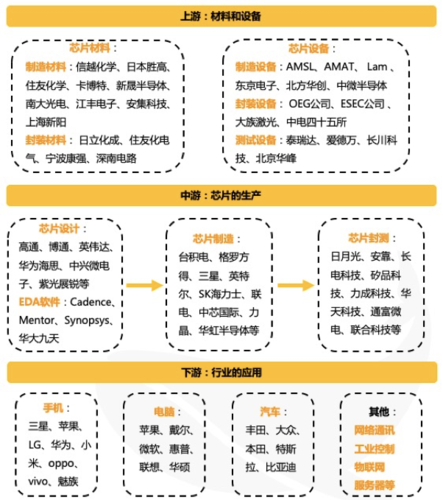

中国FPGA芯片行业家当链由上游底层算法设计企业、EDA工具供应商、晶圆代工厂、专用材料及设备供应商，中游各种FPGA芯片制造商、封测厂商及下贱包括视觉工业厂商、汽车厂商、通信做事供应商、云端数据中央等在内的运用处景客户企业构成。
1、中国FPGA芯片行业家当链上游剖析
FPGA芯片作为可编程器件，流片需求较少，对上游代工厂依赖度较低，需专业设计软件、算法架构支持。
底层算法架构设计企业FPGA芯片设计对底层算法架构依赖度较低，上游算法供应商对中游FPGA芯片研发制造企业议价能力有限。境外算法架构设计企业包括高通、ARM、谷歌、微软、IBM等。
专用软件供应商FPGA芯片企业需通过EDA等开拓赞助软件（quartus、vivado等）完成设计。可供应EDA软件的国际一流企业（如Synopsys）向芯片研发企业收取高昂模块利用费。中国市场可供应EDA产品的企业较少，以芯禾电子、华大九天 、博达微科技等为代表，中国EDA企业研发起步较晚，软件产品稳定性、成熟度有待提高。中国FPGA芯片研发企业采购境外EDA软件产品本钱高昂，远期有待境内EDA企业肃清与境外同类企业差距，为中游芯片企业供应价格友好型EDA产品。
当前中国主流晶圆厂约30家，在规格上分别涵盖8英寸晶圆、12英寸晶圆。个中，8英寸晶圆厂相对12英寸晶圆厂数量较多。中国本土12英寸晶圆厂以武汉新芯、中芯国际、紫光等为例，均匀月产能约65千片。在中国设立晶圆厂的境外厂商包括Intel、海力士等。中国晶圆厂发展速率较快，如武汉新芯12寸晶圆以均匀月产能200千片超过海力士均匀月产能160千片。
2、中国FPGA芯片行业家当链中游剖析
中国FPGA芯片行业中游企业拥有较大利润空间，随研发能力积累及运用市场成熟，中游行业格局或发生裂变，从发展硬件、器件研发业务转向发展软件、平台搭建业务。
FPGA芯片利润空间巨大：
相对CPU、GPU、ASIC等产品，FPGA芯片利润率较高。
中低密度百万门级、千万门级FPGA芯片研发企业利润率靠近50%（可参考iPhone毛利率靠近50%的水平）。高密度亿门级FPGA芯片研发企业利润率近70%（可以赛灵思、Intel收购的Altera为例）。
中国中游企业面临市场潜力开释节点：
相较赛灵思、Intel等巨子，中国FPGA在研发方面起步晚，但研发进度逐渐遇上（与环球头部厂商相差3代缩短至约2代）。
2017年起，中国FPGA迈入发展关键阶段（从反向设计向正向设计全面过渡）。本报告期内中美贸易摩擦加剧背景下，完成初期积累的中国FPGA行业中游企业面临较好发展机遇。相对环球集成电路领域超4,600亿美元市场规模，FPGA市场规模较小，存在增量开释空间。
家当格局或发生变革：
随FPGA行业中游企业集中度提高，行业格局或发生裂变。中国企业可通过市场策略调度，从硬件研发业务转向软件设计，从器件研发转向平台培植。
3、中国FPGA芯片行业家当链下贱剖析
中国FPGA芯片行业下贱运用市场覆盖范围广泛，以电子通信、消费电子霸占头部，工业掌握、机器人掌握、视频掌握、自动驾驶和做事器等多领域具备巨大发展潜力。
FPGA厂商侧重通信市场及消费电子场景中国FPGA运用市场以消费电子、通信为主。本土芯片在产品硬件性能等方面掉队于境外高端产品，在高端民用市场尚不具备竞争力，但短期在LED显示、工业视觉等领域出货量较高。随中国企业技能打破及5G技能成熟，中国FPGA厂商在通信领域或取得市场份额高增长。
汽车、数据中央运用紧随其后2025年后，边缘打算技能及云打算技能在聪慧交通网络、超算中央全面铺开，自动驾驶、数据中央领域FPGA运用市场发展速率将超过通信、消费电子市场。
FPGA芯片下贱运用市场规模增长情形：2018年，通信、消费电子、汽车三大场景构成环球FPGA芯片总需求规模约80%以上，且市场规模持续扩大。FPGA器件作为5G基站、汽车终端设备、边缘打算设备核心器件，加速效果显著，面临下贱市场确定性增量需求。随中游本土企业实力提升，远期国产FPGA芯片产品或以低价上风切入下贱市场，降落下贱企业采购高端可编程器件本钱。
四、中国FPGA芯片行业市场规模
运用处景对FPGA芯片存量需求持续提升，5G、人工智能技能发展推动中国FPGA市场扩展，刺激增量需求开释。
1、FPGA芯片行业市场规模
随下贱运用市场拓展，中国FPGA行业市场规模持续提升。2018年，中国范围FPGA市场规模靠近140亿元。5G新空口通信技能及机器学习技能发展将进一步刺激中国FPGA市场扩容。估量2023年，中国FPGA芯片市场规模将靠近460亿元。
环球FPGA市场规模潜力将开释，紧张得益于以下成分：
下贱运用处景趋于广泛：FPGA芯片相对ASIC更具灵巧性，可节省流片韶光本钱，上市韶光短，运用处景从通信收发器、消费电子等拓展至汽车电子、数据中央、高性能打算、工业视觉、医疗检测等，短期内中国FPGA运用处景保持分散格局，存量市场、增量市场均存在扩容空间。
部分运用处景不可替代性：FPGA芯片在技能不稳定、灵巧度需求高、需求量小的场景具备ASIC、CPU、GPU不可替代的低研发本钱、制造本钱上风（器件可根据详细需求完成现场编程需求）。
环球市场份额剖析：
亚太市场需求显著亚太地区市场是FPGA的紧张运用市场，占环球市场份额超40%。截至2018年底，中国FPGA市场规模靠近140亿元，且随5G通信根本举动步伐铺开而面临较大增量需求空间。
北美龙头企业把持头部市场北美地区赛灵思、Intel（收购Altera）保持FPGA市场双寡头垄断格局。中国FPGA市场中，赛灵思份额超过50%，Intel份额靠近30%。
五、FPGA芯片设计繁芜度持续提高
2016至2018年，环球FPGA研发领域高性能、高安全性可编程芯片设计项目比重提高，FPGA设计繁芜度日趋提升。
安全特性需求增加，高性能FPGA芯片设计繁芜度提高。
安全关键标准、指南增加：
安全特性需求增加可以安全关键标准、指南增加为表现。2016年及历史FPGA开拓项目多基于一个安全关键标准进行，2018年及往后，更多FPGA研发项目以一个或多个安全关键标准、指南进行开拓。
安全担保硬件模块设计项目增加：
安全担保硬件模块设计多用于加密密钥、数字权限管理密钥、密码、生物识别参考数据等领域。相对2016年，2018年环球FPGA安全特性模块设计项目占比显著增加（增幅超5%）。安全特性提升增加设计验证需求及验证繁芜度。
其他设计项目提高芯片验证繁芜性：
①嵌入式处理器核心数量增加：相对2016年，2018年更多FPGA设计趋向SoC类（SoC-class）设计。2018年，超过40%FPGA设计包含2个或2个以上嵌入式处理器，靠近15%FPGA设计包含4个或以上嵌入式处理器，SoC类设计增加验证流程繁芜性。
②异步时钟域数量增加：2018年，约90%FPGA设计项目包含2个或以上异步时钟域，多个异步时钟域验证需求增加验证事情量（验证模型趋于繁芜，代码非常增加）。
六、运用处景及市场需求
1、广泛运用于机器学习强化项目
FPGA芯片更适用于非固定、非标准机器学习蜕变环境。
FPGA在机器学习领域表现优胜• 性能比拟可参考赛灵思公开测试结果针对GPU、FPGA在机器学习领域的性能表现，赛灵思曾公布reVISION系列FPGA芯片与英伟达Tegra X1系列GPU芯片基准比拟结果。数据显示，FPGA方案在单位功耗图像捕获速率方面优于GPU方案6倍，在打算机视觉处理帧速率方面优于GPU方案42倍，同时，FPGA时延为GPU时延1/5。赛灵思FPGA与Intel芯片能效比拟相对Intel Arria 10 SoC系列CPU器件，赛灵思FPGA器件可助力深度学习、打算机视觉运算效率提升3倍至7倍。
企业采纳新架构（视觉数据传输至FPGA加速边缘做事器集群）：
FPGA对流处理进行优化FPGA方案可针对视频剖析、深度学习推理进行流处理（大数据处理手段技能之一）优化。基于灵巧可编程特点，FPGA方案可知足重新配置需求，适用于库存管理、敲诈掌握、面部识别等普通模型以及跟踪、自然措辞交互、情绪检测等繁芜模型。
初创企业积极采纳FPGA方案初创企业如Megh Computing、PointR.ai等积极采取FPGA方案建立新型视频数据处理架构，发挥紧凑、低功耗打算模块上风。
△来源：Wilson Research Group and Mentor，头豹研究院编辑整理
2、5G通信体系培植提高对FPGA芯片需求
通信场景是FPGA芯片在家当链下贱运用最广泛的场景（占比约40%），随5G通信技能发展、硬件设备升级（基站天线收发器创新），FPGA面临强劲市场需求驱动。
5G通信规模化商用在即，推动FPGA芯片用量提升、价格提升空间开释。
新型基站天线收发器采取FPGA芯片5G期间Massive MIMO基站技能条件下，基站收发通道数量从16T16R（双模办理方案）提升至最高128T128R，可采取FPGA芯片实现多通道旗子暗记波束成形。如64通道毫米波MIMO全DBF收发器中频和基带子系统采取赛灵思Kintex-7系列FPGA。中频和基带子系统叠加实现通用无线接入功能。
在FPGA芯片行业内有10年以上产品开拓、 算法研究履历的行业专家表示，FPGA相对CPU、GPU在功耗及打算速率方面具备上风，通信设备企业将加大FPGA器件在基站天线收发器等核心设备中的运用（如头部移动通信设备厂商京信通信于新型收发器产品嵌入FPGA芯片）。
环球FPGA通信市场快速增长截至2018年底，环球FPGA通信市场霸占运用市场整体近45%。2020年至2025年，环球FPGA通信市场规模年复合增长率估量近10%。
5G根本举动步伐将以FPGA器件为核心组件5G通信市场增长具备确定性。干系根本举动步伐（机房、宏站、微站等）渗透物联网、边缘打算等多元领域，5G基建项目以FPGA为核心零部件，推动FPGA价格上升空间开释。
未来10年，小基站数量或超10,000座，基站数量带动FPGA器件用量提升。
5G MIMO基站面临数据高并发处理需求，单个基站FPGA用量整体提高（从4G期间2至3块增加至5G期间4至5块）。
现阶段基站用FPGA均价处于100元以内，技能繁芜度提高等成分推动价格走高（>100元）。
3、自动驾驶规模化商用提升对FPGA需求
FPGA巨子纷纭看好自动驾驶赛道截至2018年底，环球汽车半导体行业市场规模靠近400亿美元，个中，FPGA运用于汽车半导体领域市场仅占约2.5%。自动驾驶系统对车载芯片提出更高哀求，主控芯片需求从传统GPU拓展至ASIC、FPGA等芯片类型。
现阶段，FPGA芯片在车载摄像头、传感器等硬件设备中的运用趋于成熟。此外，得益于编程灵巧性，FPGA芯片在激光雷达领域运用广泛。自动驾驶汽车高度依赖传感器、摄像头等硬件设备及车内网等软件系统，对FPGA芯片数量需求显著。头部FPGA厂商（如赛灵思）抢占智能驾驶赛道，逐步加大与车企及车联网企业的互助，截至2018年底，赛灵思FPGA方案嵌入车型拓展至111种。
FPGA在自动驾驶系统领域运用覆盖面广FPGA芯片在自动驾驶领域可运用于ADAS系统、激光雷达、自动停车系统、马达掌握、车内娱乐信息系统、驾驶员信息系统等板块，运用面广泛。详细可以魔视智能自动停车系统为例，该系统将FPGA芯片接入车内网CAN总线，连接蓝牙、SD卡等通信组件，并通过MCU等与摄像头、传感器装置连接。FPGA大厂赛灵思积极布局ADAS领域。远期ADAS系统更趋繁芜（包括前视摄像头、驾驶监视摄像头、全景摄像头、近程雷达、远程激光雷达等），推动FPGA用量空间增大。2025年，自动驾驶进入规模化商用阶段，将持续推动FPGA与汽车电子、车载软件系统的领悟。
七、中国FPGA芯片行业制约成分——FPGA设计人才团队实力匮乏
FPGA芯片设计领域门槛高（高于CPU、存储器、DSP），中国本土厂商起步晚，处于家当生态培植初期阶段，在人才资源储备方面根本薄弱。
1、相对国际市场，中国FPGA芯片设计人才储备不敷
中国FPGA领域人才储备约为美国相应人才储备1/10。根据中国国际人才互换基金会等机构发布的《中国集成电路家当人才白皮书》显示，截至2018年底，中国集成电路家当存量人才约40万人，该家当人才需求约于2020年打破70万人，存在约30万人以上人才缺口。在FPGA板块，美国头部厂商Intel、赛灵思、Lattice等及高校和研究机构干系人才近万人，相对而言，中国FPGA设计研发人才匮乏，头部厂商如紫光同创、高云半导体、安路科技等研发职员储备均匀不敷200人，家当整体人才团队不敷千人，成为制约中国FPGA芯片行业技能发展、产品升级的核心成分。
2、行业发展起步晚，产学研联动缺失落
中国FPGA行业于2000年起步，美国则具备自20世纪80年代研发起步的背景。2010年，中国FPGA芯片实现量产。美国高校与芯片厂商联动紧密，将大量技能运送给企业，相较而言，中国企业缺少与高校等研究机构互助履历，产学研联动不敷，行业现有核心人才多从外洋引进。
3、研发实力匮乏制约企业发展
环球头部FPGA厂商依托专利技能积累及人才培养，以及早于中国企业20年的发展经历，在环球范围稳定霸占第一梯队阵营。FPGA行业进入门槛高，中国头部企业较难取得后发上风。现阶段，赛灵思已进入7纳米工艺亿门级高端FPGA产品研发阶段，中国头部厂商如紫光同创、高云半导体等启动28纳米工艺千万门级（7,000万）中高密度FPGA研发事情，与环球顶尖水平相差约2代至3代，亟需人才资源支持。
八、中国FPGA芯片行业政策法规——政策剖析
为进一步勾引FPGA行业有序发展，凸显集成电路家当计策地位，国家政策部门整合行业、市场、用户资源，为中国集成电路企业向国际第一梯队目标发展打造政策根本。
“十二五”以来，国家强调集成电路家看成为先导性家当的地位，更加重视芯片科技发展对工业制造转型升级和信息技能发展的推动力。国家从市场需求、供给、家当链构造、代价链等层面出发，出台多项利好政策。
九、环球FPGA市场竞争格局
环球FPGA芯片市场竞争高度集中，头部厂商盘踞“制空权”，新入局企业通过产品创新为行业发展供应动能，智能化市场需求或将FPGA技能推向主流。
环球FPGA市场由四大巨子Xilinx赛灵思，Intel英特尔（收购Altera）、Lattice莱迪思、Microsemi美高森美垄断，四大厂商垄断9,000余项专利技能，把握行业“制空权”。
截至2018年底，环球范围FPGA市场规模由赛灵思霸占首位（49%），英特尔（Altera）占比超30%，Lattice及Microsemi霸占环球市场规模均超5%。相对而言，中国厂商整体仅占环球FPGA市场份额不敷3%。
FPGA芯片行业形成以来，环球范围约有超70家企业参与竞争，新创企业层出不穷（如Achronix Semiconductor、MathStar等）。产品创新为行业发展供应动能，除传统可编程逻辑装置（纯数字逻辑性子），新型可编程逻辑装置（混讯性子、仿照性子）创新速率加快，详细如Cypress Semiconductor 研 发 具 有 可 组 态 性 混 讯 电 路 PSoC（Programmable System on Chip），再如Actel推出Fusion（可程序化混讯芯片）。此外，部分新创企业推涌现场可编程仿照数组FPAA（Field Programmable Analog Array）等。
随智能化市场需求变革演进，高度定制化芯片（SoC ASIC）因非重复投资规模大、研发周期长等特点导致市场风险剧增。相对而言，FPGA在并行打算任务领域具备上风，在高性能、多通道领域可以代替部分ASIC。人工智能领域多通道打算任务需求推动FPGA技能向主流演进。
基于FPGA芯片在批量较小（流片5万片为界线）、多通道打算专用设备（雷达、航天设备）领域的上风，下贱部分运用市场以FPGA取代ASIC运用方案。
国际竞争格局：环球FPGA市场早期由美国两大巨子（赛灵思、Altera）高度垄断，经市场一系列并购行为及初创团队影响，国际市场第一梯队阵营扩容（包括赛灵思、Intel、Lattice、Microsemi、Achronix、Flexlogic、Quicklogic等）。
中国FPGA厂商：中国FPGA芯片研发企业可以紫光同创、国微电子、成都华微电子、安路科技、智多晶、高云半导体、上海复旦微电子和京微齐力为例。从产品角度剖析，中国FPGA硬件性能指标相较赛灵思、Intel等差距较大。紫光同创是当前中国市场唯一具备自主产权千万门级高性能FPGA研发制造能力的企业。上海复旦微电子于2018年5月推出自主知识产权亿门级FPGA产品。中国FPGA企业紧跟大厂步伐，布局人工智能、自动驾驶等市场，打造高、中、低端完全产品线。
中国FPGA企业竞争打破口：现阶段中国FPGA厂商芯片设计软件、运用软件分歧一，易在客户端造成资源摧残浪费蹂躏，头部厂商可带头集中家当链资源，提高行业整体竞争力。
十、中国FPGA芯片行业TOP10企业
中国FPGA芯片行业竞争主体包括研发类企业及运用办理方案供应商，随人工智能、物联网、5G技能速发展推动，中国FPGA厂商迎来市场切入最佳期间。
中国FPGA厂商特点：FPGA芯片行业竞争高度集中，中国FPGA厂商多以40nm、55nm产品系列为主，在中国市场及环球市场竞争力尚不可与赛灵思、英特尔匹敌（制造工艺、规模容量、软件能力均处于劣势）。中国厂商亟需在高集中度市场中寻求突围路径。2017年，通信行业刚需加速FPGA芯片国产化进程，但中国厂商多采纳“低价竞争”策略，无法实现良性、可持续竞争。
中国厂商打破竞争瓶颈可从两方面动手：FPGA制造工艺从28nm向16nm过渡，并向国际领先水平7nm靠近，芯片逻辑单元规模从500K向1M、2M过度，远期可寻衅3D芯片技能。厂商可依托可测性设计、可靠性设计、高测试标准、量产管理打破质量瓶颈，采纳“技能+产品+管理”策略取胜。
芯片开拓企业：中国市场FPGA研发企业可以京微齐力、复旦微电子、紫光同创、高云半导体、安路科技、智多晶等为例。
运用办理方案企业：运用办理方案供应商详细可以联捷科技、深维科技、傲睿智存为例。
TOP10企业特点：
中国FPGA芯片行业TOP10企业逐步推进FPGA技能国产化进程，受制造能力、封测工艺、IP资源等成分影响，中国FPGA芯片企业技能创新实力亟待提升。
紫光同创：推出自主知识产权的大规模FPGA开拓软件Pango DesignSuite，可支持千万门级FPGA器件设计开拓
高云半导体：推出中国首颗55nm嵌入式Flash SRAM非易失落性FPGA芯片，实现可编程逻辑器件、嵌入式处理器无缝连接
安路科技：开展28nm、12nm千万门级、五千万门级FPGA、SoCFPGA研发事情，自主开拓HDL描述至片上调试的完全部系
遨格芯微：推出中国首个通用FPGA产品系列，在软件及硬件引脚封装等方面保持较高相互兼容性，支持低中高端嵌入式运用和升级
复旦微电子：集成专用超高速串并转换模块、高灵巧可配置模块、等适用亿门级FPGA运用的模块电路
智多晶：实现55nm、40nm工艺中密度FPGA量产，自主研发FPGA开拓软件“HqFpga”, 支持布局布线、时序剖析、内逻辑剖析等任务
京微齐力：采取40纳米工艺芯片运用于智能穿着设备领域，具备100项以上FPGA专利及专有技能（国际专利）授权及二次开拓权
联捷科技：研发基于CNN的图片剖析技能，推出FPGA加速方案，可将基于神经网络的人脸识别速率提升两倍。
深维科技：侧重于FPGA AI运用开拓，团队具备Cadence、IBM、中科院等大厂履历，产品工程能力霸占上风。
傲睿智存：供应新型FPGA视频转解码做事，无需改换、添加硬件即可支持深度学习运用直接开拓。
十一、专家不雅观点——中国FPGA芯片行业投资逻辑及风险概述
专家建议未来5年内，投资团队关注中国FPGA市场可依据先C端后B端，先运用处景后技能开拓，先产品级后芯片级的投资逻辑注入资金。
投资逻辑：
由C端至B端：中国范围C端市场（运用侧）易出爆款，短期内高清云游戏、高清视频可催生大量运用处景。随用户端运用处景数量增加，设备对底层打算资源依赖度提升，市场规模扩容较快，专家建议投资团队探求有运用落地代价的细分场景进行投资（金融大数据剖析、图像视频处理、基因测序、精准医疗、语音识别、图像识别等）。C端运用成熟后，投资团队可集中考虑B端需求，被投工具可集成办理方案、FPGA第三方，自主开拓PaaS平台，针对银行客户、政府客户等供应产品化做事。
由场景至技能：FPGA芯片底层技能研发难度高，投入大，专家建议投资团队应从场景投资逐步过渡至技能投资，技能投资思路可参考海康、大华、深鉴科技等企业研发模式。该类企业利用FPGA半定制化根本做边缘侧芯片（方向人脸识别、安防轨迹跟踪、新零售场景摄像头等），该类技能基于既有硬件做再开拓，投资风险相对底层技能研发较小。
投资风险：
芯片研发方面，初创企业如无大厂支持，易面临资金、技能困境。
风险规避：
避免购置大量FPGA硬件：投资工具可采取阿里云、腾讯云等数据中央供应的FPGA云做事。
争取政府资金支持：如在政府资金支持下，新疆某云渲染数据中央大量支配GPU、FPGA根本硬件。
深挖运用处景输出功能特性做事：无法于短期内迅速提升竞争力的企业可推出针对细分场景的专用FPGA芯片，仅输出算法，经由代工厂推出芯片，在得到运用处景市场验证的背景下供应具备针对性功能特性的板卡办理方案。
编辑：芯智讯-林子 来源：头豹研究院（略有删减）
