ADC 芯片属于仿照芯片。与只能区分"开"和"关"旗子暗记的数字芯片不同，仿照芯片可以处理刻 度，读取和处理语音、音乐和视频产生的波形。与数字集成电路比较，仿照集成电路拥有以 下特点：
1.运用领域多：仿照集成电路按细分功能可进一步分为线性器件（如放大器、仿照 开关、比较器等）、旗子暗记接口、数据转换、电源管理器件等诸多品类，每一品类根据终端产 品性能需求的差异又有不同的系列，险些能在现今所有电子产品中找到；
2.生命周期长：数 字集成电路强调运算速率与本钱比，必须不断采取新设计或新工艺，而仿照集成电路强调可 靠性和稳定性，一经量产每每具备长久的利用周期；
3.价低但稳定：由于仿照集成电路的设 计更依赖于设计师的履历，与数字集成电路比较在新工艺的开拓或新设备的购臵上资金投入 更少，加之拥有更长的生命周期，单款仿照集成电路的均匀价格每每低于同世代的数字集成 电路，但由于功能细分多，仿照集成电路市场不易受单一家当景气变动影响，因此价格颠簸 幅度相对较小。根据 IC Insights 数据，估量到 2022 年，环球仿照芯片市场规模可达到 748 亿美元，并将以 6.6%的年复合增长率快速增长。仿照芯片包括三大类：第一类是通用型电 路，如运算放大器、相乘器、锁相环路、有源滤波器、数模与模数转换器等；第二类是专用 型电路，如音响系统、电视吸收机、录像机及通信系统等专用的集成电路产品；第三类是单 片集成系统，如单片发射机、单片吸收机等。
ADC 芯片的家当链和其他芯片的一样，弘大而繁芜。可分为上游支撑、中游核心、下贱运用。 从家当链中上游以美国、日本、欧洲、中国台湾公司为主，依赖技能自主可控垄断半导体家当。

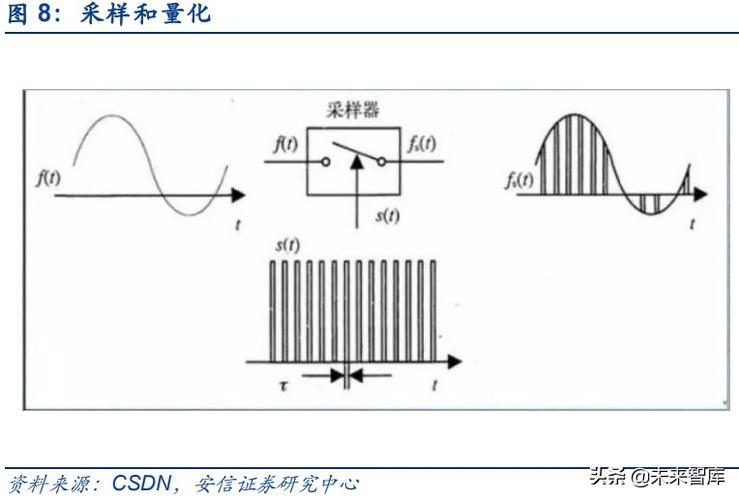

ADC 芯片的转换过程紧张包括采样和量化：
第一步操作是对仿照旗子暗记进行采样，而采样的衡量指标是它的速率。采样速率代表 ADC 可 以转换多大带宽的仿照旗子暗记，带宽对应的便是仿照旗子暗记频谱中的最大频率。单位为每秒采样 的次数（Sample Per Second）。常日我们瞥见的 1Msps、1Gsps 分别代表每秒 1 百万次、 10 亿次采样。
第二步操作便是把采样的仿照旗子暗记量化成数字旗子暗记。转换精度（分辨率）越高，转换出来的 旗子暗记与原旗子暗记的差距越小。精度以位数计量（Bits）。当分辨率是一位数，小数点后一位的内 容就会被忽略，如果是两位，小数点后两位的内容就会被忽略，因此由于分辨率不足就会导 致量化的偏差。正弦波被不同位数的 ADC 量化后会涌现不同数字旗子暗记的表征；比如 16bit 可以非常精准地描述原来的仿照波形，而 3bit 的采样则是像阶梯状的旗子暗记，这两个波形的采 样时钟频率也不同。
因此，ADC 芯片追求的紧张指标有采样速率和转换精度；速率与精度相互制约、坚持着此 消彼长的关系，一样平常来说两者不可兼得。以亚德诺（ADI）的产品为例，其最快的 ADC 芯片 性能是 26Gsps/3bit，而精度最高的 ADC 芯片是 26Msps/24bit。除了速率和精度以外，ADC 芯片的性能指标还有功耗、噪声、温漂、信噪比等。
ADC 芯片的性能大致分为 4 个方向：高精度高速率、高精度低速率、低精度高速率、低精度 高低速率。在实现高精度或高速率的单指标打破的同时，两个指标的平衡也是技能发展的难 点，高速率高精度 ADC 更是仿照芯片中的 “珠穆朗玛峰”。
ADC 芯片的速率和精度指标是相互折中的。对应于不同的运用处景，ADC 芯片有着不同的 设计架构。以下总结了 5 个常见架构：
1．FLASH & Half-FLASH：并行构造使其采样速率可达 10Gsps 以上，但是由于非线性使 其分辨率限定在 8bit 以内，可用于示波器等产品。
2．Folding：采取折叠型等构造的高速 ADC，可以实现比 FLASH 稍高的精度和差不多的速 率，可运用于广播卫星中的基带解调等方面。
3．∑-Δ型：紧张运用于高精度数据采集，特殊是传感器、数字音响系统、多媒体、地震勘探仪器、声纳等电子丈量领域，采集精度可达 24bit。
4．SAR 逐次逼近型：紧张运用于中速率或较低速率、中等精度的数据采集和智能仪器中。 具有最宽的采样速率，虽然它不是最快的，但低本钱和低功耗使其很受欢迎。SAR ADC 同 时也可以达到 16bit 的精度。
5．Pipelined 流水线型：紧张运用于高速情形下的瞬态旗子暗记处理、快速波形存储与记录、高 速数据采集、视频旗子暗记量化及高速数字通讯技能等领域，当前设计速率可以达到 Gsps。它 们非常适宜例如无线收发器运用和军用等高性能哀求的运用。
2. 仿照电路核心细分，蓝海市场潜力巨大
2.1. 需求兴旺，市场潜力大
仿照芯片按大致功能可以分为旗子暗记链仿照芯片和电源管理仿照芯片两大类。以 ADC 为代表 的转换器产品及各种接口产品属于旗子暗记链仿照芯片。根据思瑞浦招股书显示，2016-2023 年 环球旗子暗记链仿照芯片和转换器产品的市场规模将不断扩大，作为转换器产品的核心部件， ADC 市场规模有望同步扩大。Wind 数据显示，2021 年环球仿照芯片市场规模将达到 677 亿美元，同比增长 21.66%；同时，IC Insights 预测 2022 年市场规模有望达到 748 亿美元， 而海内需求量占比环球市场超过一半。根据 MEMS 技能网的调查与推断，2019 年环球 ADC/DAC 市场规模达到 36 亿美元，估量未来四年 CAGR 近 10%；随着 5G 基站等下贱需 求落地，2023 年环球 ADC/DAC 市场规模有望扩展至 50 亿美元。需求极大，未来发展前景 广阔。
当前 ADC 芯片的紧张下贱需求为通信设备领域（35%以上）、汽车电子（22%）、工业 （20%）、消费电子（10%）。消费电子市场属于低端 ADC 芯片，而高端芯片的市场包括有 线/无线通信、汽车电子、军工、工业、航空航天、医疗仪器等等。根据 Databeans 统计， 高端 ADC 芯片的单价是低端 ADC 芯片的数倍，比如高速率 ADC 占总出货量不到 10%，但 是霸占行业靠近 50%的发卖额。未来几年支撑 ADC 芯片增长的紧张驱出发分是 5G、人工 智能、物联网、汽车电子等新兴领域，这些领域所需的产品或技能对旗子暗记处理的需求（包括 速率、精度、噪音等）增长迅速，迎来迭代更新。
2.2. 5G 基站落地，运用市场迭代
5G 为代表的通信领域是 ADC 市场的主要增量市场。5G 基站的构成包含大量 ADC 芯片；与 此同时，以 5G 为根本的其他运用产品将进行技能迭代，例如 5G 手机、物联网、人工智能 等等。根据前瞻家当研究院的预测，伴随着我国积极推动移动通信基站的培植，参考中国联 通 5G/4G 密度比，未来我国 5G 宏基站培植总数至少在 800 万台以上，并且单个 5G 基站的 ADC 芯片利用就高达两位数。5G 基站须要性能在 250Msps-1Gsps、14-16bit 区间的 ADC 芯片；根据 TI 公司官网的产品列表显示，符合性能条件的 ADC 芯片最低单价约 11 美元， 最高可达 65 美元。以守旧数据每个 5G 基站须要 10 个 ADC 芯片、每个芯片 11 美元进行打算，5G 基站培植带来至少 8.8 亿美元的增量市场。
根据工信部以及拓璞家当研究院预测，估量 2023年 5G 将达到培植顶峰，年培植数量达 115.2 万台。此外，结合工信部预测，2021 和 2022 年中国 5G 基站培植对应的估量 ADC 发卖额将 在未来的四年内达到峰值，因此发展 5G 干系的 ADC 芯片有望尽快收回本钱，创造利润。在 新家当市场领域，5G 技能已成为各国通信领域竞争的紧张方向之一，而 5G 基站等干系设 备是实现 5G 通信连接的核心根本设备。中国的 5G 技能发展情形良好，根据公司公告以 及新闻统计，截至 2019 年 3 季度，中国的两大通信设备企业已在环球范围内签订了近百 个 5G 商用条约；根据 IHS Markit 统计，中国两大通信设备企业在 2019 年 3 季度的全 球 5G 基站出货量合计超过 50%，市场份额排名领先。此外，根据 Business Market Insights 报告，中国最大的电信运营商操持到 2030 年投资近 411 亿美元引进 5G。高性能、低延时、 大容量是 5G 网络的突出特点，这对高性能旗子暗记链仿照芯片（尤其是 ADC 芯片）提出了海 量需求。
受智好手机消费需求的影响，智好手机消费市场日趋饱和，2016-2019 年环球出货量下滑。 智好手机消费级 DAC 芯片的需求增长放缓，也导致 ADC 芯片总体市场增速较低。新思界产 业研究中央的报告中指明，2019 年我国消费级 DAC 芯片市场规模达到 120 亿元。因 5G 手 机上市，2020-2021 年智好手机出货量逐步回升；而 Wind 上 2021Q1 的数据表明，海内 5G 手机出货量高达智好手机的 70%以上。4G 到 5G 手机的大换代带动智好手机销量，同时带 动消费级 DAC 芯片市场需求攀升。根据 IC Insights 数据，估量到 2024 年我国消费级 DAC 芯片市场规模将达到 130 亿元。
2.3. 汽车电子化带来增量市场
ADC/DAC 芯片被广泛地利用于汽车智能驾驶系统之中，随着我国汽车家当也不断发展壮大 和电子化程度的不断提升，成为 ADC/DAC 芯片的新增量市场。根据前瞻家当研究院数据， 近年来我国的汽车市场发展迅速，汽车年销量在 2006 年时不敷 800 万辆， 2017 年增长 至 2881 万辆，年复合增长率达到 13.49%。我国汽车销量环球占比从 2005 年的 8.73%提 升至 2017 年的 29.9%，2018 年我国已成为环球最大的汽车发卖市场。
随着汽车年销量的不断增长，电子智能化已成为环球汽车家当技能领域的发展重点和家当计策的新增长点，汽车电子家当整体呈现出稳步上升的趋势，我国汽车电子规模持续增长，根 据前瞻家当研究院数据，2017 年为 5400 亿元，与 2016 年比较增长 17.6%，2017 年到 2022 年，中国汽车电子市场估量将以 10.6%速率增长，增速超过环球。
与工控类、消费级 ADC 不同，车规级 ADC 作为哀求严格、门槛较高的运用领域须要进行一 系列的可靠性以及安全性测试。汽车电子委员会（AEC）设立了 AEC-100Q 可靠性标准，要 求汽车所含芯片能够在超高、超低温下运转，并且在汽车 15 年的寿命期内故障率保持在 1ppm 以下。同时，ISO26262 标准是用于 ADAS 系统的安全认证，个中的芯片须要通过 ASIL 测试，A 为最低严格等级，而 D 为最高严格等级。
3. 外洋龙头主导，国产替代势在必行
3.1. 外洋龙头霸占紧张份额
根据新思界家当研究中央统计，2018 年市场份额分别被亚德诺（ADI）、德州仪器（TI）、美 信（MAXIM）、微芯（MICROCHIP）等国外企业垄断，个中，ADI 市占率约为 58%，TI 占 比约为 25%，MAXIM 占 7%，MICROCHIP 占 3%，海内企业市占率较低。
从大类仿照芯片领域来看，国外厂商霸占了环球市场的绝大比例，从 2005 年开始，仿照芯 片的市场霸占率逐渐向头部企业集中，TI 基本稳坐仿照芯片环球市场霸占率第一的位臵，且市场霸占率在近年来保持稳定。但同时，前十家仿照芯片供应商的市场占比总规模有所低落，意 味着其他仿照芯片公司仍具有进一步打开市场的空间。
集成电路技能最早源于欧美等发达国家，欧美日的厂商经由多年研发以及迭代，凭借资金、技 术、客户资源、品牌等方面的积累，形成了巨大的领先上风，同时进一步提高了行业的进入门 槛和技能壁垒。凭借早进入这个领域积累下来的本钱和技能上的上风，欧美日的厂商进一步拉 大了我国集成电路企业与它们的差距。目前，仿照集成电路市场显示出国外企业主导的竞争格 局，根据 IC Insights 统计，2018 年环球前十大仿照芯片供应商合计霸占全市场约 60%的份 额。
目前 ADC 市场上，TI、ADI和 Maxim 三家公司盘踞了海内高速高精度 ADC/DAC 市场的 95% 以上。个中 ADI 霸占率约为 58%，TI 霸占率约为 25%。这些欧美的大型仿照集成电路供应 商采取 IDM 的经营模式，从芯片的设计、制造、封测到发卖都自主可控，形玉成家当链覆 盖；可以在协同优化的同时，获取各环节的商业代价。ADI 公司的模数转换器(A/D)和数模转 换器(D/A)一贯保持市场领导地位，在 ADC 领域目前保持了行业最高水准，2017 年产品参数 达到 10Gsps、12bit、28nm。TI 在 2016 年推出过一款 16bit 的 ADC 产品 ADS1115 系列， 其体积比竞争产品小 70%。Maxim 供应 750 多款 A/D 转换器、D/A 转换器和面向特定运用 的数据转换器(显示器、触摸屏接口和 AFE)，这方面的产品数量多于其他供应商。
3.2. 国产厂商崭露锋芒
目前，海内做 ADC/DAC 的企业相对其他芯片企业少之又少，目前还掉队于天下前辈水平 2-3 代。归纳起来有三种团队模式：第一个是国家骨干研究所（企业）。包括中国电子、航空航 天研究所。第二个模式是大学和研究院，例如清华大学、复旦大学以及中科院（微电子所）。 第三个模式因此海归团队或大学教授、博士生为主的创业团队。
第一个模式“国家队”有相对长远的 ADC/DAC 研发历史。从上世纪 80 年代末开始，海内已有 ADC/DAC 的开拓团队涌现，但以项目研发为主。运用紧张面向军工、航空航天、相控阵雷 达设备等。经由永劫光的努力至今也取得了可不雅观的成果，在一些运用上已经可以看到有国产ADC/DAC 的芯片涌现。中电集团 24 所于 2011 年研制出了 2Gsps、8bit 的 ADC，2018 年 研制出了 5Gsps、10bit；航天某所于 2013 年研制出了 3Gsps、8bit，2016 年推出了 1Gsps、 12bit 的 ADC。代表企业有北京时期民芯科技、苏州迅芯微电子等。
第二个模式的大学以及研究院，在 ADC/DAC 研发方面也不断有所打破，比如中科院微电子 所于 2009 年研发出 4Gsps、4bit 的产品，2012 年研制出了 8Gsps、4bit，到了 2018 年这 个指标上升到了 10Gsps、8bit，该产品在 TowerJazz 0.18um SiGe BiCMOS 工艺平台实现。 复旦大学正在联合其他企业完成一项 4Gsps、12bit 的国家研发操持。从指标上看，这个离 天下前辈水平相差 2 代。这个模式的代表企业如苏州纳芯微电子。
第三个模式是近几年涌现的以海归团队和海内大学教授、博士为主的创业团队，比如核芯互 联。该公司团队来自清北以及北隽誉校，并且在世界各大芯片供应商事情多年。公司于 2019 年投产了 80/100/125Msps、12bit 的产品；于 2020 年发布了 8 通道、16bit、特低功耗 ADC 芯片。长三角也有几家以 ADC 为方向的创业团队，如苏州云芯微电子，其发展路径是针对 市场壁垒不高的丈量仪器等民品市场研发适销对路的 ADC 产品,指标参数都在 65-250Msps、 12-16bit 范围。其他代表性企业有苏州思瑞浦、南京韬润半导体等等。
3.3. 技能壁垒较高，开拓难度大
前期投入高昂：一款好的 ADC/DAC 芯片表示在高精度、低功耗、高转换效率等指标上，目 前制造 ADC/DAC 芯片的温度传感器和高精度振荡器非常紧缺，也是影响海内 ADC/DAC 芯 片生产的关键之一。对付初创企业而言，进军 ADC/DAC 芯片是巨大寻衅，由于前期和中后 期持续的研发投入须要成本市场的支持，而高昂的本钱并不能担保 ADC 芯片的研发成功， 以是成本市场之前一贯不看好这块领域。
性能哀求严格：随着环球微电子工艺的进步，ADC/DAC 芯片在尺寸上越来越小；同时客户 对芯片的耐用性需求逐渐提升，这哀求芯片在选型上更加精确，这给芯片的通道选择、PGA 选择、输出速率选择等增加了很大的难度。
更新换代迅速：芯片家当遵照摩尔定律，集成电路上可容纳的元器件的数目，约每隔 18-24 个月便会增加一倍，性能也将提升一倍，也便是每一美元所能买到的电脑性能，将每隔 18-24 个月增加一倍。ADC/DAC 芯片家当比普通的芯片更新迭代更快，目前环球 ADC/DAC 芯片 行业大致以 4-6 年为一个周期，更新的速率与宏不雅观经济、下贱运用需求及自身产能库存等成分密切干系，电子产品更新快，ADC/DAC 芯片性能一定也会随之快速更新。
生产工序繁芜：芯片制造涉及的工艺工序多达上千步。ADC/DAC 芯片相对普通芯片，生产 的工序非常繁芜。如果把研发普通芯片比作造飞机，那研发 ADC 芯片犹如造航母。ADC/DAC 芯片一样平常包含操作寄存器、中断寄存器、转换存储掌握器，如在工艺制造过程中，ADC/DAC 芯片有一个步骤须要肃清 ADC 发泡剂工序产生的酸雾和杂质，这样才能保住转换旗子暗记的精 度。在制造上，芯片制造对机器和环境的哀求颇高。
3.4. 瓦森纳协议出口牵制，国产替代势在必行
1996 年，以西方为主的 33 个国家在奥地利维也纳签署了《瓦森纳协定》，规定了高科技产 品和技能的出口范围和国家，个中高端 ADC 属于出口牵制的产品，中国也属于受限定的国 家之一，禁运范围紧张是精度超过 8 位且速率超过 10Msps 的 ADC。海内 ADC 厂商经由常 年的研发逐步打破瓦森纳协议的性能限定，但仍与国际前辈水平相差 2 代。随着近些年的国 产化替代趋势，国产 ADC 已进入局部商品市场，有望加速突围。
芯片技能公司每每通过尖端技能盘踞市场、获取高额利润，并且将利润重新投入到下一代技 术的研发，建立技能壁垒。而需求端在经历了永劫光的磨合之后，改换供应商的本钱和难度 逐步增大。竞争对手在研发、发卖、获利等等每一环节都掉队一步而陷入整体掉队的去世循环， 无法翻盘；这也是曾经束缚海内 ADC 芯片供应商的紧张缘故原由之一。
近些年在国产化替代的大趋势情形下，海内政府和企业都极其重视半导体家当链的研发，避 免潜在‘卡脖子’的窘境。在技能达标的范围内，海内需求端逐渐增加国产芯片的采购比例。 因此，国产 ADC 芯片的市占率将逐步提升，冲破国产 ADC 芯片无法进入采购清单的僵局， 供应商进入研发、盈利的‘滚雪球’模式。国产化替代的大趋势是海内 ADC 芯片供应商翻身的完美契机。
4. 干系公司4.1. 上海贝岭：厚积薄发，高速高精度 ADC 海内领先
上海贝岭是集成电路设计企业，供应仿照和数模稠浊集成电路及系统办理方案。公司重点发 展消费类和工控类两大产品板块业务，公司集成电路产品业务细分为电源管理、智能计量及 SoC、非挥发存储器、功率器件和高速高精度 ADC 等 5 大产品领域，紧张目标市场为电表、 手机、液晶电视及平板显示、机顶盒等各种工业及消费电子产品。
公司的高速高精度 ADC 芯片广泛运用于无线移动通信、医疗电子、工业掌握和航空航天设 备中，是关乎系统核心性能的关键元器件。个中，ADC 作为通信基站的核心元器件，5G 通 信技能带来的经济构造转型升级以及万物互联的运用处景，将为数据转换器行业供应巨大的 市场需求支撑。海内三大运营商已经对 5G 有明确的投资节奏，由于 5G 通信中广泛采取了 MIMO（多进多出技能：为极大地提高信道容量，在发送端和吸收端都利用多根天线，在收 发之间构成多个信道的天线系统），因此对 ADC/DAC 芯片的需求量比较 4G 有数倍的增加。
公司第三代射频采样高速 ADC IP 核项目已通过了国家 03 专项验收，目前正在进行后续的 产品化事情，所涉及的产品研发、认证、导入等周期都很长，推广难度极高，要实现量产销 售仍有很多事情要做。公司高速高精度ADC产品已经在电力保护市场得到多家客户的认可， 实现了批量发卖，2021 年一季度已得到了销量的快速增长。
2020 年报中 ADC 产品的收入，占公司整体 IC 产品发卖比例还较低，发卖收入为一千万元 以下，紧张是一二代产品在北斗导航、旗子暗记吸收、医疗成像等领域已实现小批量发卖。根据 公司"大众年夜众号表露，2021 年上半年，公司 ADC 芯片 BL1081 在湖北电网首套‚国产芯‛继电 保护装臵挂网试运行，这是此类装臵在湖北省 220 千伏等级电网中的首批试点运用。
4.2. 思瑞浦：快速崛起的海内仿照芯片龙头
思瑞浦微电子科技（苏州）株式会社聚焦高性能仿照芯片设计，历经多年的发展与积累， 在旗子暗记链仿照芯片和电源管理仿照芯片领域，积累了大量技能储备，并持续开拓、升级，实 现仿照芯片产品大规模量产，目前已拥有超过 1200 款可供发卖的产品型号。同时公司产品 被广泛运用于国内外品牌客户，涵盖信息通讯、工业掌握、监控安全、医疗康健、仪器仪表 和家用电器等多种运用领域。
目前公司紧张产品包括高速模数转换器、高速数模转换器、高精度数模转换器和高精度模数 转换器以及特定运用产品。部分关键技能水平如下：
高速模数转换用具有 8/10bit 的分辨率，采样速率可达 50MSPS，并且具有很高的线形精度；
高速数模转换用具有 8/10bit 的分辨率，输出速率可达 125MSPS；
高精度模数转换用具有较高的分辨率，采样速率可达 500kSPS；
高精度数模转换用具有 12-16bit 的分辨率，并且有单通道、双通道、四通道和八通道的规格；
4.3. 圣邦股份：海内仿照芯片领先者，产品布局广泛
圣邦股份采取 Fabless 经营模式，专注于高性能、高品质的仿照电路的研发与发卖。针对信 号链和电源管理两大领域共拥有 16 大类、1400 余款产品在售，广泛运用于 5G、通讯设备、 物联网、工控类、医疗设备、消费电子、汽车电子等等下贱市场。公司技能团队由国际行业 资深专家组成，拥有前辈的仿照集成电路设计、工艺、测试技能，以及丰富的生产管理、品 质管理履历。
目前公司在售的 ADC/DAC 产品共 7 个，个中包括 6 个 DAC 和 1 个 ADC 产品。公司高精度 ADC 已实现批量出货，虽然还未达到高速率水平，但已走在国产高端 ADC/DAC 的前沿。未 来有望在大厂的互助与支持之下实现进一步的打破。
4.4. 芯海科技：深耕 ADC 领域，实现小芯片大赛道发展
芯海科技是一家集感知、打算、掌握、连接于一体的全旗子暗记链芯片设计企业，专注于高精度 ADC、高可靠性 MCU、丈量算法以及物联网一站式办理方案的研发设计。采取 Fabless 经 营模式，其芯片产品广泛运用于聪慧康健、智好手机、消费电子、可穿着设备、聪慧家居、 工业丈量、汽车电子等。
公司紧张产品随下贱市场需求不断变革，2015-2016 年公司的紧张业务为集成电路，之后转 型至微掌握器芯片、触控芯片、康健聪慧芯片等领域，2020 年公司业务构成再次调度，模 拟旗子暗记链芯片和康健丈量芯片成为紧张收入来源。
公司的 ADC 系列产品特点为：
高精度，最小可丈量旗子暗记达到 42nV，适宜不同旗子暗记大小和旗子暗记范围的仪器仪表丈量使 用；
线性度高，最大线性偏差不超过 10ppm，可以知足各种高精度丈量场景的偏差哀求；
受到温差影响较小，最大增益温漂小于 3ppm，能够适宜不同温度条件下的工业运用环 境，并内臵温度传感器，精度可以达到正负 2 摄氏度，知足各种电子设备温度变革条 件下的软件补偿哀求，适用于高精度天平及其他仪器仪表的丈量、推广事情。
4.5. 核芯互联（非上市公司）：ADC 技能海内领先，多种高端产品即将发布
公司创立于 2017 年，团队来自于清华北大以及北隽誉校，有着多年国内外大厂的事情经历， 如 AMD、英伟达、华为等。2018 年得到 5000 万元个人投资者种子轮投资。公司同时节制 ADC/DAC、时钟芯片、运算放大器、高速接口和 RISC-V IP 等多项技能，具备旗子暗记链全链 芯片及干系 IP 设计研发能力。公司立志为用户供应性能更好、功耗更低、价格更优的完全 的旗子暗记链芯片办理方案。
（本文仅供参考，不代表我们的任何投资建议。如需利用干系信息，请参阅报告原文。）
