火火兔音乐故事机K1拆解500+适龄音频内容纯净音质_事机_火火

火火兔音乐故事机K1是一款外不雅观设计十分可爱的产品，体积也非常的小巧便携，便于宝宝随时随地携带。
在功能配置上，搭载定制内磁喇叭，能够还原纯净原声；支持蓝牙模式，连接手机秒变音箱；还支持就寝模式定时关机，陪伴宝宝入眠。
在内容做事上，预设了500+适龄音频，还支持下载更新，资源十分丰富。
下面就来看看这款产品的详细拆解报告吧~

火火兔音乐故事机K1包装盒色彩鲜艳，采取卡通图案设计，更能吸引宝宝把稳力。
包装盒正面透明开窗，可以看到内部产品，设计有品牌LOGO和产品名称，以及“领着好故事，发展听得见”的产品Slogan。

包装盒背面先容了产品的功能特点：500+适龄内容、支持下载更新、专业蓝牙音箱、IPX5等级防水，适龄选购指南，以及产品部分参数。
产品型号：K1，产品名称：火火兔音乐故事机，紧张材质：ABS塑胶、硅胶和集成电路，适龄年事：适宜18个月及以上的儿童，制造商：深圳市火火兔聪慧科技有限公司。

包装盒侧边通过可爱火火兔卡通形象先容了利用场景：轻松遛娃，欢快跟唱。

其余一侧展示有安抚哄睡的功能，以及可拎可背的利用办法。

包装盒内部物品有火火兔音乐故事机K1、充电线、背带、挂环和产品解释书。

故事机挂环，方便用户将早教机悬挂在婴儿车或者书包上利用。

故事机背带，采取了编织材质，与故事机相同的清新配色，方便宝宝将故事机背在身上随身聆听。

故事机充电线，采取了USB-A to Micro USB接口。

火火兔音乐故事机K1外不雅观一览，此款为新生绿配色，由浅灰、浅绿、深绿、橘赤色组成，色彩鲜艳，活力十足。
机身采取了类似蓝牙音箱的外不雅观，设计有提手，便于小朋友携带利用。

机身正面设置扬声器出音孔，奥妙融入到了火火兔表情头像内，外不雅观十分可爱讨喜。

机死后头外不雅观一览，设计“火火兔”品牌LOGO，印有参数信息。
型号：K1，规格：5V-1A，深圳市火火兔聪慧科技有限公司。

机身左侧设置有绿色的音量掌握功能按键。

机身左侧设置有电源开关和播放/停息按键。

机身底部设置充电接口，通过防尘塞防护，设计有充电标识指示。

打开防尘塞，内部的Micro USB充电接口和复位按键针孔特写。

经我爱音频网实测，火火兔音乐故事机K1重量约为138.9g，体积非常小巧轻盈，便于儿童利用。

我爱音频网采取CHARGERLAB POWER-Z KT002测试仪对火火兔音乐故事机K1进行充电测试，输入功率约为1.07W。

通过开箱，我们详细理解了火火兔音乐故事机K1的小巧可爱外不雅观设计，下面进入拆解部分，看看内部构造配置信息~

取掉机身正面的出音孔盖板。

出音孔盖板下方构造一览，火火兔装饰盖板通过螺丝固定。

卸掉螺丝，取掉装饰件。

装饰件下方隐蔽有6颗螺丝固定腔体。

把稳卸掉螺丝，打开腔体。

腔体衔接处的密封橡胶圈，用于提升防水性能。

前腔内部构造一览，通过螺丝固定喇叭单元。

后腔内部构造一览，通过定位柱和螺丝固定主板，主板下方设置电池，电池导线通过插座连接主板。

拔掉导线插座，卸掉螺丝，取掉主板单元。

后腔底部构造一览，电池单元通过双面胶和定位槽固定。

火火兔音乐故事机K1主板一侧电路一览。

主板其余一侧电路一览，未设置紧张元器件。

主板上的TF卡槽特写，内置了内存卡。

取出内存卡。

内存卡设计有火火兔品牌LOGO，容量4GB，内部预存了500+适龄音频内容。

TF卡内侧特写，中国制造。

功能按键特写，贴片焊接，主板上四颗功能按键采取了相同规格。

连接电池的导线插座特写。

连接喇叭的导线插座。

HYNITRON海栎创HAA9103是一款FM无滋扰、带防破音AB/D类可切换、 高效率、无滤波器的5.3W单声道音频功率放大器。
超低的EMI非常适宜运用于带FM功能的便携式设备中。

HAA9103的差分输入架构和极高的PSRR有效地提高了HAA9103对RF噪声的抑制能力。
无需滤波器的PWM调制构造及增益内置办法减少了外部元件、PCB面积和系统本钱，并简化了设计。
高达90%的效率，快速地启动韶光和纤小的封装尺寸使得HAA9103成为便携式音频产品的最佳选择。

HAA9103具有极低的关断电流，极大的延长系统的待机韶光。
OCP、OTP、UVLO保护功能增强系统的可靠性。
开启、关闭POP-click抑制功能改进了系统的听觉感想熏染，同时简化系统调试。

据我爱音频网拆解理解到，溜达者、OPPO、vivo、光彩、Redmi、一加、NOLO、IQOO、COROS高驰、天猫精灵、Baseus倍思、1MORE万魔、HAYLOU嘿喽、Nothing、noise、诺必行等浩瀚品牌旗下产品采取了海栎创的办理方案。

JL杰理丝印BP1N716-66B4的蓝牙音频SoC，用于蓝牙模式与手机等音源设备无线连接和音频数据处理。

24.000MHz的晶振特写，为蓝牙芯片供应时钟。

电源指示灯特写，用于反馈事情和充电状态。

Micro USB充电母座特写。

用于复位的按键特写。

取出后腔内部电池单元。

内置锂电池型号：GHB 423038，标称电压：3.7V，额定容量：400mAh 1.48Wh，生产日期：2023年9月7日。
电池配备有电路保护板，通过绝缘贴纸防护。

撕开绝缘保护，电池保护板一侧电路一览。

电池保护板其余一侧电路一览。

丝印G3JA的锂电保护IC，卖力电池的过充电、过放电、过电流等保护。

丝印8205A的MOS管，合营锂电保护IC事情。

电池导线与主板连接的连接器插头特写。

卸掉螺丝，取出喇叭单元。

内磁喇叭正面振膜特写，纸盆橡胶圈，供应纯净音质。

喇叭背面特写，丝印参数信息，功率：3W，阻抗：4Ω。

喇叭单元与一元硬币大小比拟。

经我爱音频网实测，喇叭直径约为40mm。

喇叭导线与主板连接的插头特写。

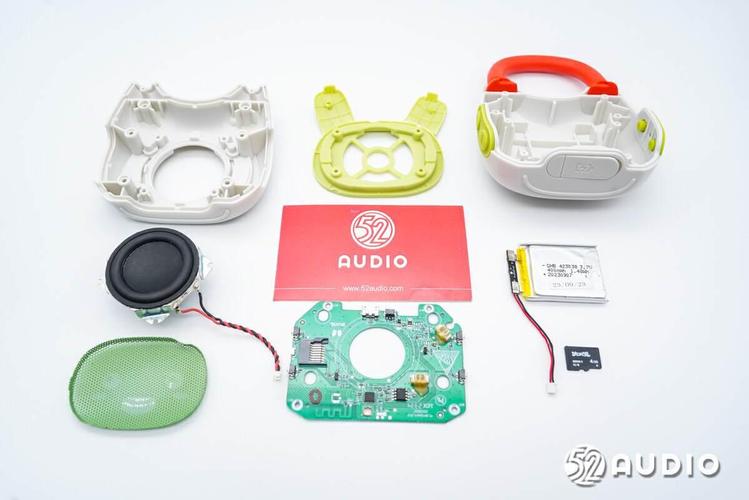

火火兔音乐故事机K1拆解百口福。

火火兔音乐故事机K1在外不雅观方面，拥有着非常小巧可爱的设计，火火兔卡通形象搭配鲜艳的机身配色，外出利用亮眼，更能引起宝宝的兴趣。
利用上也非常的便携，机身自带提手，其余配备有背带和挂环，可以拎、可以背，还可以挂。

内部紧张配置方面，内置4G内存卡，预存500+适龄音频内容；搭载40mm内磁喇叭单元，搭配HYNITRON海栎创HAA9103音频功率放大器，供应纯净音质；采取了400mAh锂电池，为故事机供应持久续航。
