高集成度芯片
这也匆匆使单片机的价格越来越低,运用越来越广泛
功能强大的单片机
（图片来自网络侵删）
在单片机运用中，常碰着单片机IO口不足用的情形
这个时候就须要一款芯片来扩展IO口了，它便是——74HC595
芯片74HC595
芯片74HC595
芯片74HC595简介74HC595是一个8位串行输入，并行输出的位移缓存器，管脚图如下所示
74CH595管脚图
(1).1~7&15脚(Q0~Q7):并行数据输出脚，分别对应并行数据的8位
(2).8脚(GND)：电源负极
(3).9脚（SQH）：串行输出端，SCK的每一个脉冲，Q7当前数据移出
(4).10脚（SCLR）：寄存器打消端，此脚电平为低电平时，打消移位寄存器的数据
(5).11脚（SCK）：移位寄存器的时钟输入脚，在上升沿时，数据被移位
(6).12脚（RCK）：输出掌握引脚，输入上升沿时，Q0~Q7就输出移位寄存器的数据
(7).13脚（CE）：并行输出掌握引脚，此引脚为高电平时,Q0~Q7输出为高阻态，低电平时输出为数据
(8).14脚（SI）：串行数据输入脚，输入的串行数据必须在11脚（SCK）为低电平时改变才能精确输入数据
(9).16脚（VCC）：电压正极，最大输入电压5.5V
74HC595逻辑表
范例运用电路74HC595最多须要5个IO口来掌握，既SCLR，SCK，RCK，CE，SI
5个单片机IO口电路
个中SCLR可以直接接到高电平，利用软件清零（即SCK多送8个脉冲把数据挤出去）
若不须要高阻态模式，CE可直接接到低电平，这样就仅需3个单片机IO口就可以扩展多个IO口

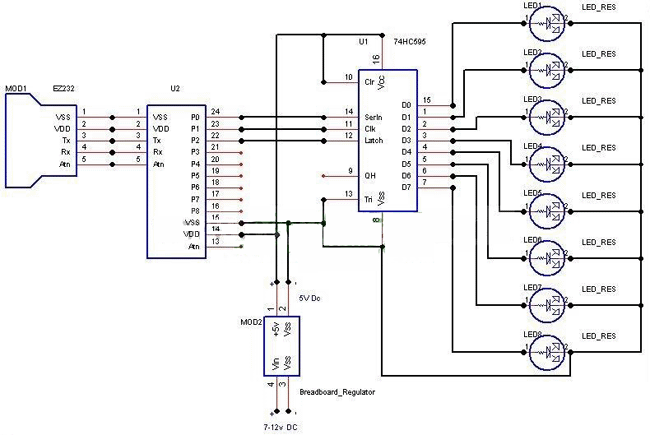

3个单片机IO口电路
如果须要扩展多个IO口，只需把上一个74HC595的SQH接到下一个74HC595的SI即可，SCK和RCK时钟共用
3个IO口扩展多个IO口电路
