RS485作为工业通讯总线已有多年，相信不少工程师朋友都利用过，大多都是轻量级运用。
大略的运用一样平常做一些大略的防护即可，但是真正运用到产品上，工业级得产品总会各种各样的问题，过压过载，静电浪涌冲击，人为操作失落误接错线等。
好的防护总是精益求精的，不是在百度上随便搜索就能找到的，纵然有，末了也会创造是五花八门的半截子防护误导，也有根本不懂的抄电路，而且抄了一半，更有甚者根本不知道该器件是起什么浸染的，为了降落本钱而直接去掉该器件。
RS485防护电路，器件总是相辅相成的，这才能到真正的防护效果，以前本人也是这么踩着坑过来的，被百度上的五花八门的半截子坑了又坑，这里把我本人真正用在产品上且测试真实有效的防护给大家借鉴，给大家避坑。
此防护范围适用于室内，且断电设备直接在RS485总线施加24V直流不烧，室外更全的防护会给大家其余讲解。
1.电阻R9与R10去除总线虚浮状态，使得MAX485的1脚不输出乱码，此电阻一样平常默认选3K - 47K，该电阻除非分外情形须要打算；
2.TVS管Z1和Z2可用于静电和浪涌冲击防护，使得MAX485芯片不受静电浪涌冲击危害；
3.自规复保险丝可以有效防护总线电流过流，当电流过流时，触发自规复保险丝，总线截止该电流；
4.当TVS与自规复保险丝协同防护时，可起到放过压防护，当电压超过TVS管的截止电压，TVS雪崩式事情，电流瞬间增大，触发自规复保险丝事情，起到截止总线得浸染；当打消过压故障后，自规复保险丝可自行规复正常事情；
5.TVS与自规复保险丝协同防护时可谓一举三得，1.防静电浪涌冲击，2.防过压，3.防过流；
最主要得是这几个器件本钱非常低。
至于防接错线得防护，至关主要，纵然是多年的履历丰富的老电工也会有马失落前蹄的时候，以是这里的防护也不能抠门去掉。

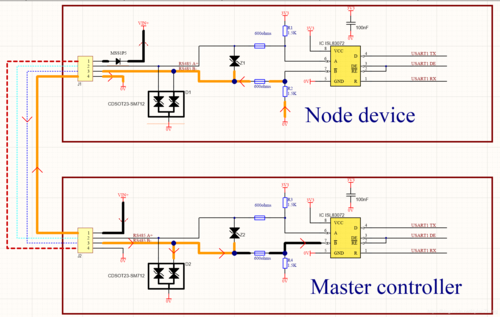

重点是在原有的防护根本上只要再加一个TVS管并在总线上就能起到防护效果，当机器被接错线时，有可能是把电源直接接在了机器的RS485总线上，那么此机遇器的GND是不存在的，那么Z1和Z2已经失落去了防护浸染，此时只有Z3能发挥浸染，雪崩式电流经由自规复保险丝F4和F5，这时，真正起效了。
这里要着重提醒一下，以上器件摆放位置不可随便调换，不然的话，就会失落去防护浸染，所谓错之分毫，差之千里。
以下是本人直接错接can总线的测试效果，这里顺便讲解下，RS485防护电路与can总线电气理论是通用的，产生了一个50ma旁边的电流坚持自规复保险丝的截止状态，待重新精确接线后即可规复正常事情。
以上便是室内全面防护的事理，希望可以帮助到大家避坑。
