配置方面，Muzik One头戴式蓝牙耳机采取无线连接办法，搭载了40mm的驱动单元，拥有高清音效。耳罩一侧采取电容式触控按键，支持点击停息播放，高下滑动加减音量，旁边滑动切换音乐；其余一侧则配置了4颗物理按键，可以自定义调节。整体续航韶光达到了30小时。下面就让我们一起来看看这款产品的外不雅观设计及内部构造配置吧~
一、Muzik One头戴式蓝牙耳机外不雅观
Muzik One头戴式蓝牙耳机耳罩采取了磁吸构造，并配备有大小两种尺寸供用户佩戴时自由选择。
Muzik One头戴式蓝牙耳机搭配小尺寸耳罩整体外不雅观一览，非常的小巧。
Muzik One头戴式蓝牙耳机支持折叠功能，提升便携性。
Muzik One头戴式蓝牙耳机搭配大尺寸耳罩外不雅观一览。
Muzik One头戴式蓝牙耳机搭配大尺寸耳罩折叠状态展示。
大小耳罩尺寸比拟，耳罩内侧特写，设置了四颗磁铁与耳壳吸附。框架上还有凹印的L/R旁边标识。
Muzik One头戴式蓝牙耳机头梁内侧设置有头垫，减轻佩戴时的头部压力。
头梁外侧凹印muzik品牌LOGO。
头梁伸缩滑轨构造处印有ONE字样产品名称。
头梁拉伸状态展示，有刻度线。
头梁折叠构造特写。
左耳出音孔盖板特写，通过三颗螺丝固定。四周分布四颗磁铁，用于与耳罩吸附。
左耳背板特写，为触控区域。中间设计有MUZIK品牌LOGO。
出音孔盖板采取圆形阵列，中间位置突出。
右耳出音孔盖板特写。
右耳背板特写，MUZIK品牌LOGO四周分布有四颗功能按键，支持自定义调节掌握选项。
耳机麦克风开孔特写，用于语音通话拾音。
Micro USB充电接口和3.5mm音频接口特写。
耳机指示灯集成在功能按键中心。
右耳扬声器上具备佩戴检测功能，蛇形走线便是检测旗子暗记天线。
我爱音频网采取ChargerLAB POWER-Z KT002便携式电源测试仪对Muzik One头戴式蓝牙耳机进行有线充电测试，输入功率约为1.46W。
二、Muzik One头戴式蓝牙耳机拆解
进入拆解部分，卸掉螺丝取掉左耳扬声器单元构造。
扬声器单元墙体背部特写，中间位置有防尘网覆盖的调音孔。导线过孔，胶水密封固定。
左耳腔体内部为电池单元。
扬声器导线连接处玄色热缩胶管防护。
电池与主板延伸过来的导线通过导线插座连接。
左耳NFC小板特写。
丝印N1F336的NFC芯片。
锂离子电池型号803035，电压3.7V，容量800mAh/2.96Wh。
电池配备有一体化电路保护板和过充过放保护IC。
扬声器单元背面特写，外圈覆盖有一层阻尼纸，用于声学调音。
经我爱音频网实测扬声器单元尺寸约为40mm，与官方宣扬同等。
拆开右耳腔体。

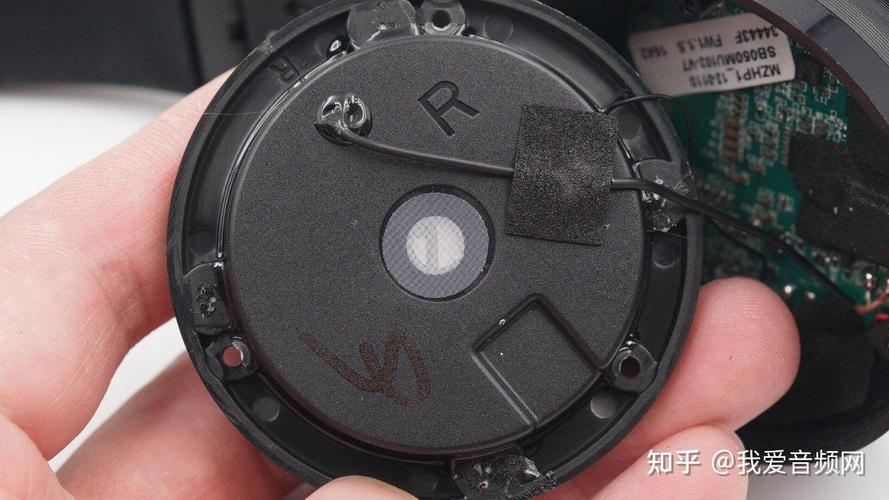

扬声器单元腔体背部中间位置同样设置有调音孔，防尘网覆盖。
右耳腔体内部元器件一览。
主板与功能按键小板之间通过连接器插座连接。
功能按键小板插座特写。
指示灯导光柱特写。
主板上Micro USB充电接口和3.5mm音频接口特写，均采取海绵包裹，提升密封防水性能。
主板正面一览，玄色海绵垫下方是3.5mm音频接口母座。
主板背面一览。
板载蓝牙天线特写。
贴片开关特写。
LED指示灯特写。
AVX 6.3V470μF钽电容，用于电源滤波。
丝印127DCQ的IC。
Maxim美信MAX9722 立体声耳机放大器。采取独特的DirectDrive®构造，在单电源供电下能产生以地为参考的输出，从而省去了大容量隔直电容，节省了本钱、电路板空间以及元件高度。每个通道可向16Ω负载输出70mW，或向32Ω负载输出130mW，THD+N仅为0.009%。217Hz时80dB的电源抑制比(PSRR)使该器件可以在没有附加线性调节器的情形下，在喧华的数字电源下事情。
Maxim美信MAX9722 详细资料图。
丝印WJ=60D的IC。
丝印OX=G10的IC。
丝印8347的IC。
丝印954 3959 1612的IC，用于苹果手机连接。
主板上还焊接有一块方形邮票版，邮票板上有主控芯片。
Spansion飞索 S29AS016J 16MB CMOS 1.8V 勾引扇区闪存。
Spansion飞索 S29AS016J详细资料图。
Qualcomm高通CSR57E6 蓝牙音频SOC，BGA封装，搭配外置Flash，可以灵巧配置知足不同功能需求。
Qualcomm高通CSR57E6详细资料图。
拆掉右耳卡扣和胶水双重固定的耳机背板，背板内侧为圆形的触控板。触控板上有两颗紧张IC和与主板连接的插座。
Microchip微芯SST25VF016B 16Mb 2.7-3.6V SPI串行闪存，用于存储系统和数据。
Microchip微芯SST25VF016B 详细资料图。
TI德州仪器 MSP430G2513稠浊旗子暗记微处理器。该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于得到最大编码效率的常数发生器。 数字掌握振荡器 (DCO) 可在不到 1µs 的韶光里完成从低功耗模式至运行模式的唤醒，用于触摸操作检测。
MSP430G2x13 和 MSP430G2x53 系列是超低功耗稠浊旗子暗记微掌握器，具有内置的 16 位定时器、多达 24 个支持触摸感测的 I/O 引脚、一个多用场仿照比较器以及采取通用串行通信接口的内置通信能力。 此外，MSP430G2x53 系列成员还具有一个 10 位模数 (A/D) 转换器。
TI德州仪器 MSP430G2513详细资料图。
Muzik One头戴式蓝牙耳机拆解百口福。
三、我爱音频网总结
Muzik One头戴式蓝牙耳机虽然已经是几年前的产品，但外不雅观设计在目前的头戴蓝牙耳机市场依旧不算过期。头梁与耳壳衔接构造采取了一种倒钩的圆弧设计，搭配Muzik品牌LOGO非常有辨识度。耳罩采取磁吸式固定办法，便于拆卸改换。还支持头梁尺寸调度和折叠功能，提升佩戴舒适性和便携性。
内部构造配置上，采取了40mm驱动单元。左耳内为电池单元和触控板，电池容量800mAh，配备有一体化电路保护板和过充过放保护IC；右耳内主板与功能按键小板通过连接器连接，主板上焊接有邮票小板。
主板上主控芯片采取了高通CSR57E6 蓝牙音频SOC，搭配飞索 S29AS016J闪存，灵巧配置知足不同功能需求。美信MAX9722 立体声耳机放大器，可向16Ω负载输出70mW或向32Ω负载输出130mW；功能按键小板上配置有微芯SST25VF016B 串行闪存，用于存储系统和数据；以及德州仪器 MSP430G2513稠浊旗子暗记微处理器用于触摸。
