„设计目的：节制直流稳压电源构造和事情事理， 熟习常用三端稳压芯片的特性。
„设计任务：设计一个互换输入双15V，直流输出 ＋5V、＋12V、－12V的线性直流稳压电源。
„功能指标：输出纹波小于5mV，输出内阻小于0.1 欧姆。
„设计哀求：所设计的直流稳压电源能知足EDP实 验箱系统设计哀求，并能与全体系统有效的结 合。

直流稳压电源的组成

常用三端稳压芯片

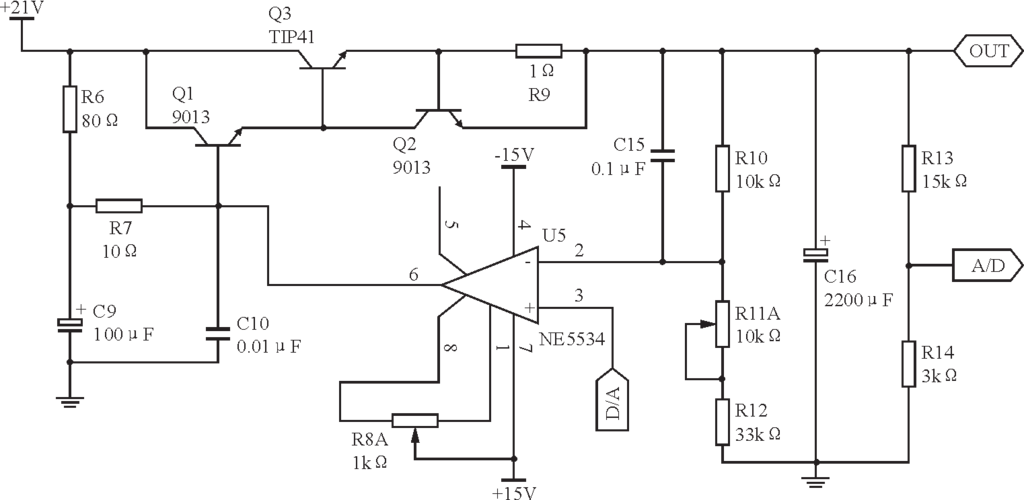

事理图

试验箱管脚定义

调试步骤

„ 按照印制电路板焊接电源模块

„打开试验箱电源，用万用表检讨电源模块插 孔互换电压的输出是否正常 „关闭实验箱，插好刚焊好的电源模块，打开 实验箱电源 „用万用表按电源引脚定义，检讨＋5V、 ＋12V、－12V输出是否正常 ,如果输出不正常，须要重新检讨，直到输出正常。

制作基本哀求及把稳事变

„ 区分电路板的元件面和焊接面

„按照事理图焊接元件：先焊接小元件，先 安装构造件 „按哀求安装旁边插座引出插针并焊接 „安装集成线性稳压电路的散热片 „精确识别电解电容的极性

„注：J2跳线短接，否则无+5V输出。

思考和发挥部分

„在测试时，若无＋5V直流电压输出，剖析 产生的缘故原由，请画出故障诊断流程 „在测试时，若＋12V、－12V直流电压输出 不正常，剖析产生的缘故原由，请画出故障诊 断流程 „焊接时，若电解电容极性接反会涌现什么 后果
