不过近年来SFX电源的发展非常迅速，不仅在有限的体积里实现了中高瓦数的输出功率，而且性能上直追同规格的ATX电源，散热与噪音掌握方面也有了长足的进步，能称得上是“六边形战士”的SFX电源开始陆续浮现，例如首席玩家最近就推出了通过80Plus铂金认证的750W级别SFX电源，而且由于他们对这款产品非常有信心，在命名上就直策应用了“六边形战士”这个称号。
首席玩家六边形战士750W电源外不雅观赏析
首席玩家六边形战士750W电源尺寸为100x125x63.5mm，属于标准SFX电源，通过了80Plus铂金认证，额定功率为750W，采取的是主动式PFC+半桥LLC谐振+同步整流+DC to DC方案，配置的8cm散热风扇支持低负载智能停转，这也是目前中高端SFX电源的标准配置了。
首席玩家六边形战士750W电源采取全模组线材设计
首席玩家在这款电源的侧面顶边留下了一排三角形的开孔，一来可以起到装饰的浸染，使电源侧面看起来不会那么单调，二来也可以增加电源的透风效果，强化散热效能，可谓一石二鸟。
首席玩家六边形战士750W电源额定功率为750W，基于主动式PFC+半桥LLC谐振拓扑+同步整流+DC-DC构造打造，单路+12V输出设计，个中+12V最高电流为62A，相称于额定输出744W；+5V与+3.3V均为额定20A输出，联合输出功率为额定100W；+5V待机输出电流最高2.5A，-12V则为额定0.3A输出。从输出参数来看完备可以知足绝大部分平台特殊是迷你小钢炮平台的利用需求。
电源采取全模组接口设计，个中24pin主供电对应的模组接口是10+18pin的组合接口；8pin模组接口则对应显卡的PCI-E供电接口与主板的CPU供电接口，共计有4个；6pin模组接口则用于扩展SATA供电接口与D型4pin供电接口，共计有3个。
AC输入接口带有独立开关
电源采取8cm风扇进行散热，支持低负载风扇自动停转
首席玩家六边形战士750W电源供应的是扁平化模组线材，共计有1个24pin主供电、2个4+4pin CPU供电、3个6+2pin PCI-E显卡供电、8个SATA供电和4个D型4pin供电接口， 个中2个CPU 4+4pin供电接口共用一条线材，3个PCI-E 6+2pin供电接口则分为2条线材，一条为单一接口，另一条文为2个接口共用。
由于面向的是迷你平台，因此模组线材的长度都是比较短的，个中24pin主供电接口模组线长度为30cm，CPU供电接口模组线长度为45+10cm，PCI-E供电接口模组线长度为40cm和40+12cm， 对付迷你平台中利用是足够的。
首席玩家六边形战士750W电源拆解赏析首席玩家六边形战士750W电源利用的风扇是悦伦的D80SH-12C，规格为DC 12V/0.7A，80mm直径，20mm厚度，FDB动态液压轴承，支持低负载低温风扇自动停转。

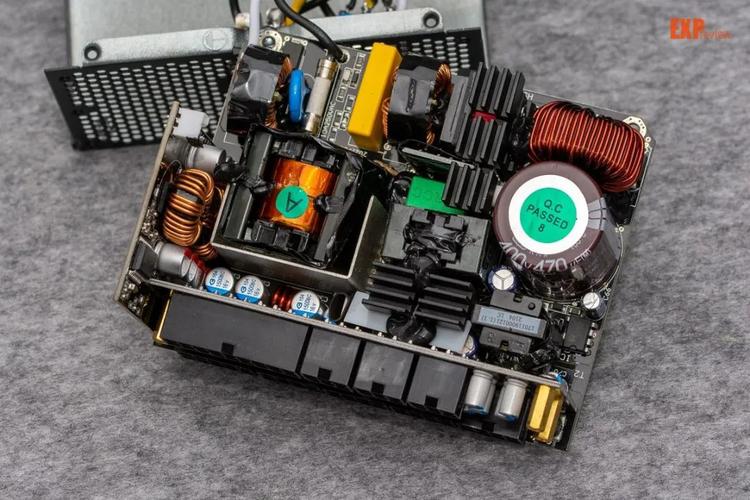

首席玩家六边形战士750W电源采取主动PFC+半桥LLC谐振拓扑+同步整流+DC-DC构造，模组接口采取的是PCB直插式设计，+5V/+3.3V的DC-DC电路采取独立PCB，内部构造比较清晰，但由于SFX电源内部空间有限，因此元件排列会略显拥挤。
LLC谐振的掌握芯片与+12V同步整流的电路都支配在主PCB背面
电源的一级EMI直接焊接在AC输入底座上，有1对Y电容和1个X电容，导线上则套有磁环以降落滋扰
电源具备完全的一级EMI和二级EMI，总计包括有2对Y电容、2个X电容和2个共模电感，个中有1对Y电容采取的不是常见的插件式元件，而是利用了贴片式元件，紧张是为了更好地利用PCB上的空间。NTC则安装在保险管的阁下，但已经没有空间配置继电器了，MOV则 安装在整流桥的阁下。电源所利用的整流桥数量为1个，配置有金属块用于赞助散热，但详细的元件型号处于遮挡状态，无法不雅观测。
电源的主电容 来自日化，规格为470μF/400V/105℃
首席玩家六边形战士750W电源采取主动式PFC设计，其PFC开关管与PFC二极管共用一块散热片，个中PFC开关管为OSG55R140FF，规格550V/14.5A@100℃/140mΩ；PFC二极管是G3S06506A，规格为650V/6A@155℃。
位于一次侧阁下的独立PCB是PFC掌握器，被绝缘胶纸包裹不雅观察不到详细型号，据称是CM6502UHH
主开关管有2个，但由于处于遮挡状态因此不雅观测不到详细型号，据理解是与PFC开关管同款的OSG55R140FF
对电源主变压器呈半包围状态的金属框实际上是+12V同步整流电流的散热片
+5V待机输出利用的掌握芯片是EM8564A
LLC谐振利用的是CM6901X掌握器
首席玩家六边形战士750W电源的+12V输出采取同步整流设计，电路支配在主PCB的背面，具备6个MosFET，整流管和续流管各3个，型号均NCEP40T13GU，规格 为40V/100A@100℃/2.3mΩ，输出滤波电容则支配在主PCB正面，采取的是BERYL绿宝石固态电容。
电源+5V与+3.3V采取的是DC-DC设计，电路支配在独立的子PCB上，采取APW7159C掌握芯片，每路配置有2个MosFET， 分别是2个AON6786和2个EMB06N03HR，规格为30V/66A@100℃/3.6mΩ和20V/45A@100℃/6mΩ，采取固态电容进行输出滤波。
电源的模组接口采取直插式PCB设计，配置有大量的BERYL绿宝石固态电容进行输出滤波
首席玩家六边形战士750W电源性能测试均衡负载我们会评测中对额定功率不超过1000W的电源进行120%额定功率下的230V输入均衡负载测试以及纹波测试，该项测试的成绩不纳入超能指数的打算中，纯挚是用来不雅观察电源的功率余量。
虽然是SFX电源，但首席玩家六边形战士750W电源在超载至120%功率后，各路输出的电压仍旧坚持在正常水平，转换效率的变革也属于正惯例模内，可以看出其仍旧有预留比较充足的功率余量。
PS：超载至120%功率是评测须要，我们并不建议玩家超载电源，如果确实须要更高的输出功率，请利用额定功率更高的产品。
转换效率首席玩家六边形战士750W电源是一款通过了80Plus铂金认证的电源，在230V输入环境下，其输出50W时转换效率就已经超过81%，输出100W时转换效率超过90%，300W到400W区间内的转换效率最高，达到乃至超过94%，整体均匀转换效率则超过92%；在115V输入下最高转换效率靠近93%，满载效率在90%旁边，符合80Plus铂金电源的效率水准。
待机效率按照干系的规范标准，电源的+5V待机在0.1A/0.25A/1A的负载下转换效率该当高于50%、60%、70%，空载功率应小于1W。首席玩家六边形战士750W电源电源的空载待机输入为0.17W，+5V待机输出电压足额，转换效率也很不错。
散热风扇转速
首席玩家六边形战士750W电源支持风扇智能启停功能，在低温低负载的情形下风扇会自动停转。经我们测试，其在输出功率达到300W之前，风扇会处于停转状态，此后风扇随着电源输出功率的增加而提升转速，起转转速在1900RPM到2000RPM旁边，满载转速达到3100RPM到3200RPM的水平，有轻微的噪音但基本不影相应用体验。
电压稳定性首席玩家六边形战士750W电源的输出电压是比较稳定的，个中+12V的表现相称精良，偏离度和调度率都不超过1%，+5V与+3.3V的电压偏离度都可以掌握在2%旁边，调度率则分别为2%以内和3%以内，这样的表现是让人满意的。
输出纹波
纹波和噪声是电源直流输出里夹杂的互换身分，如果用示波器不雅观察，就会看到电压高下轻微颠簸，像水波纹一样，以是称之为纹波。按照英特尔ATX12V 2.52规定，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。我们利用数字示波器在20MHz仿照带宽下按照英特尔规范给治具板丈量点处并接去耦电容，对电源满载以及超载至120%功率下的输出纹波进行丈量，以低频下的纹波峰峰值作为打分基准。
首席玩家六边形战士750W电源在100%满载时的+12V、+5V、+3.3V低频纹波为36mV、18mV和19mV，超载至120%也便是900W后，电源输出纹波有小幅度的增加，分别上升至48mV、24mV和24mV，纹波抑制属于精良水平。
交叉负载交叉负载测试项目我们按照Intel ATX12V 2.52和SSI EPS12V 2.92电源设计辅导的哀求，制订出750W电源交叉负载图表。
值得把稳的是，我们并非原封照搬设计规范，而只选择个中比较有实际意义的4个测试点，分别是交叉负载框里的左下、左上、右上和右下角四个点。
这四个点的意义分别为：
左下角（A点）：整机最小负载； 左上角（B点）：辅路最大负载、12V最小负载，例如多个机器硬盘同时启动的情形； 右上角（C点）：辅路最大负载、整机满载； 右下角（D点）：12V最大负载、辅路最小负载，例如利用单个固态硬盘运行3D游戏的情形；
测试点的X坐标表示总的+12V的输出功率，Y坐标表示+5V和+3.3V的输出功率之和。
交叉负载的测试与前面的均匀负载测试的评判标准同等，电压偏离额定值越少越好，各路偏离率许可的值都为±5%。
首席玩家六边形战士750W电源在+5V和+3.3V输出上利用了DC to DC设计，这个设计在交叉负载（拉偏测试）中是比较有利的，基本上在不同的负载环境中，三路输出的电压变革都是比较小的，个中+12V输出的表现最高，偏离度在±1%以内，+5V与+3.3V的偏离度表现也不错，交叉负载测试对付首席玩家六边形战士750W电源的输出电压并没有带来明显改变，可见电源的电压是非常稳定的。
保持韶光掉电保持韶光（Hold-up Time）是指电源掉电之后电压输出值跌出范围许可的5%的韶光，我们丈量的是+12V、+5V和Power-OK（Power-Good）旗子暗记的保持韶光。
SSI EPS12V 2.92做事器电源设计辅导中对输出电压保持韶光的哀求是电源在75%的负载下保持韶光该当大于18ms，而Power-OK旗子暗记的保持韶光哀求是大于17ms。
掉电保持韶光如此受关注，是由于其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情形时电脑能持续运行而不涌现关机、重启的状况，而各路电压保持18ms或者更长的韶光，是为了在掉电发生时各个硬件能够做出应急处理，比如机器硬盘的磁头归位 、SSD的掉电保护。
首席玩家六边形战士750W电源的保持韶光是在75%负载（DC输出562.5W）的情形下测得。
对付+12V和+5V，合格的标准是保持韶光即是或者大于18ms，Power-OK（或者称PG，Power-Good）韶光该当即是或者大于17ms。首席玩家六边形战士750W电源的+12V保持韶光为19.6ms，+5V为21.1ms，Power-OK为17.8ms，三项保持韶光全部达标，但余量并不多。
首席玩家六边形战士750W电源点评按照我们目前的评分标准，首席玩家六边形战士750W电源的超能指数为84.04分，属于精良级别的电源产品，适宜利用主流以上级别迷你平台，而且对电源性能有一定追求的玩家选用。
实在首席玩家六边形战士750W电源还算不上是出类拔萃的产品，但整体的综合本色确实没有什么可以挑剔，其在转换效率、电压稳定性以及输出纹波等方面都有精良的表现，用料上也没有由于SFX电源空间有限而作出大规模的精简，839元的价格和7年换新的质保做事称得上是诚意满满，相信喜好迷你小钢炮平台的玩家该当会很乐意看到自己又多了一个值得考虑的选择。
电源迷你天梯榜 （完全电源天梯榜）
当然在我们看来，首席玩家六边形战士750W电源还有可以进步的空间，便是其供应有4个8pin的模组接口，但对应的模组线材却只有3根，因此完备可以考虑下将“一拖二”的CPU接口线材变为2个单一接口线材，或者多供应一根PCI-E 6+2pin单一接口的线材，这样或许更符合玩家的实际需求。
√ 优点：
- 80Plus金牌铂金- 输出纹波掌握精良- 输出电压稳定- 支持低负载低温风扇自动停转- 7年质保
X 缺陷：
- 内部元件略显拥挤
