这种芯片的紧张事情事理常日基于开关模式电源技能。这种技能利用电子开关（如晶体管）和储能元件（如电感和电容）来转换电压。转换器通过快速开关电子开关（常日因此数十至数百千赫兹的频率）来掌握能量从输入端到输出真个转移。
充电头网理解到英集芯推出过一款DC-DC降压芯片IP6529，并且将多种充电协议集成到该芯片之中，省去了单独协议芯片的须要，让PCBA板上元件布局更加紧凑和精简，大幅度优化了整体设计的空间利用率，同时有效降落设备的开拓本钱，提高了制造效率。
同时IP6529还成功通过了UFCS领悟快充认证，得到了UFCS认证证书，证书编号为0302347161002R0M-UFCS00046，这代表着通过采取IP6529这款芯片可让充电器的兼容性大大提高，能使消费者的充电体验更加精良。

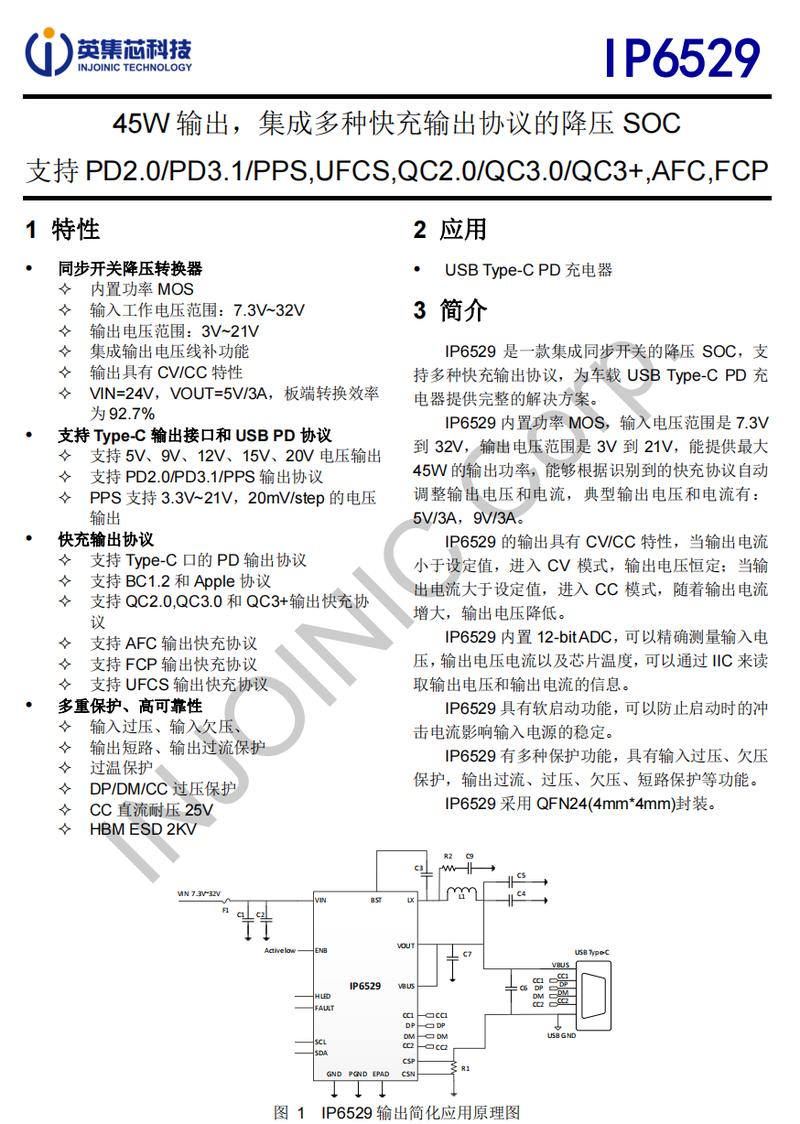

英集芯IP6529是一款支持最大45W，集成多种快充输出协议的降压芯片，采取简洁的外围设计，集成I²C掌握器，可以通过外部MCU 读取电压、电流、PDO等干系信息，同时可以对PDO进行再次配置，特殊适宜客户用于外带显示，例如数码管或者储存能带面板显示等干系运用。
IP6529支持PD3.1/PD2.0/PPS/UFCS/QC2.0/QC3.0/QC3+/AFC/FCP等多种快充协议，通过了UFCS领悟快充协议认证，认证编号0302347161002R0M-UFCS00046。IP6529内置功率MOS管，降压转换器的转换效率最高可达92.7%，输入电压范围是 7.3V 到 32V，输出电压范围是 3V 到 21V，能供应最大 45W 的输出功率，能够根据识别到的快充协议自动调度输出电压和电流。
IP6529 的输出具有 CV/CC 特性，当输出电流小于设定值时进入CV 模式，输出电压恒定；当输出电流大于设定值时进入CC模式，随着输出电流的增大，输出电压会逐渐降落。
IP6529还具备多种保护功能，具有输入过压、欠压 保护，输出过流、过压、欠压、短路保护等功能，内置 12-bitADC，可以精确丈量输入电压、输出电压电流以及芯片温度，可以通过I²C 来读取输出电压和输出电流的信息。同时，IP6529具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP6529采取QFN24(4mm4mm)封装，适用于USB PD快充适配器等领域。
充电头网总结英集芯IP6529是一款降压芯片，支持最大45W输出功率，集成多种快充输出协议。其简洁外围设计配备I²C掌握器，可通过外部MCU读取干系信息并重新配置PDO，支持PD3.1/UFCS等多种快充协议，降压转换效率高达92.7%，输入电压范围7.3V到32V，输出电压范围3V到21V。具备CV/CC特性和多重保护功能，内置12-bitADC，可精确丈量电压、电流和温度。此外，还具备软启动功能，有效提高系统稳定性，采取QFN24封装，适用于USB PD快充适配器等场景。
