手机通过BLE蓝牙掌握扫地机
一样平常的BLE蓝牙电路设计方案，包含两个类型
其一是采取BLE蓝牙芯片，比如TI德州仪器的CC2541蓝牙芯片，Nordic的NRF52832蓝牙芯片、Dailog的DA14580蓝牙芯片和Telink泰凌的TLSR8251蓝牙芯片；
其二是采取BLE蓝牙模块，比如GQ8851蓝牙模块；
GQ8851蓝牙模块
采取蓝牙模块，最大的优点是工程师可以省去BLE蓝牙底层通信协议的软件开拓，可以直接把BLE蓝牙模块当做一个与手机通信的数据透传功能利用，开拓设计简洁，大大降落了工程师的蓝牙功能开拓难度。
那么BLE蓝牙模块，具有什么电路特性呢？以GQ8851蓝牙模块为例解释，方便工程师更好地理解与项目开拓运用。
GQ8851蓝牙模块PCBA图
GQ8851蓝牙模块，它是基于Telink泰凌的TLSR8251蓝牙5.0 SOC芯片开拓设计的，具有高性能、超低功耗、高性价比的特点。
01 高性能
高性能，是指GQ8851蓝牙模块既具有BLE蓝牙通信功能，也兼具32 bit M0内核的MCU单片机功能。既可以支持从机功能，同样也支持主机功能。
1）蓝牙模块自带512K Flash和 48K RAM存储空间，事情电压宽范围，可以从2.0V到3.6V，较好地胜任电池供电的项目需求；
2）蓝牙的吸收灵敏度达到-96dB，空旷间隔可以实现100m的通信功能；
3）蓝牙模块通信的接口是UART，工程师熟习的普通UART串口，换言之工程师只需节制开拓设计UART通信功能，就可以胜任开拓带有蓝牙功能的项目；

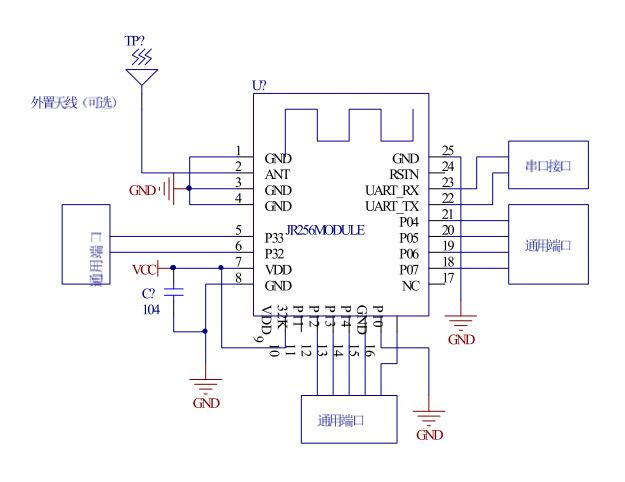

BLE蓝牙电路设计方案图
4）支持最新BLE蓝牙通信协议5.0，并且向下兼容BLE 4.0协议以及BLE 3.0协议等；
5）模块尺寸小，长宽大约在20mm 11mm，可以节约PCB板的空间；
6）工程师在开拓调试蓝牙功能，可以供应对应的安卓手机APP和苹果手机APP，方便功能的测试验证；
APP可以从安卓手机市场免费下载
7）蓝牙的事情参数，如发射功率、连接速率、MAC地址查询等，工程师都可以自由地通过指令修正掌握调节；
02 超低功耗
在一些电池供电的项目产品，事情韶光的是非，直接关系到项目产品的用户体验。事情韶光越短，隔三差五时须要常常充电，用户抱怨就会越多；相反如果工程师开拓设计的产品，事情韶光越长，用户投诉的就会越少，口碑也就越好；
基于项目产品设计的这个逻辑，工程师在面对带有蓝牙功能的电路设计方案项目，自然而然会加入功耗成分。比如智能扫地机和智能门锁项目产品，它的电源是由电池供应。
GQ8851蓝牙模块，它的超低功耗特性，就较好地知足了这类设计开拓需求。详细表现为
在待机模式下，电流的花费掌握在25uA旁边。
当然，蓝牙模块的功耗，除了待机模式下，还有正常事情模式下。由于不同的项目，对蓝牙模块的发射功率以及连接速率等参数哀求不尽相同，因此很难给出这个正常事情模式下的花费电流数，一样平常在几个mA范围内。
03 高性价比
项目的成功与否，除了产品的功能是否有创新之外，还有其余一个成分，价格。价格的高低，可能会影响销量。
工程师都很清楚，产品的价格是由其BOM表的器件清单构成的。在一个完全的BOM表中，包含各种类型的电子元器件与芯片，比如
贴片电阻，贴片电容，贴片电感，电解电容，LED灯，MCU单片机，电源芯片，二极管，三极管，MOS管，继电器以及其他功能的芯片等等；
每一个BOM表清单中的电子元器件和芯片，它的本钱终极会反响到项目产品的价格；因此工程师在开拓设计带有蓝牙功能的电路项目，在选择蓝牙模块的方案过程中，它的价格也是一个主要的参考量。
对付GQ8851蓝牙模块，它的本钱用度构成由PCB板、蓝牙芯片及其外围的电子元器件等组成
首先，蓝牙模块的尺寸小，PCB板只有20mm 11mm；
其次，由于采取的是Telink泰凌的TLSR8251蓝牙芯片，本身具有性价比；
末了，蓝牙模块除了蓝牙芯片之外，外围器件只有少量的电阻电容和电感，以及一个晶振；
综合各种成分，GQ8851蓝牙模块的本钱大约在10~11RMB/PCS。
尾声
工程师，在开拓设计带有蓝牙功能的电路项目，如果具有BLE蓝牙协议开拓技能的能力，可以选择蓝牙芯片作为首选；如果项目韶光进度紧张，蓝牙技能开拓能力有所欠缺，可以选择类似于GQ8851的蓝牙模块作为首选；
结合两方面的特点，工程师就可以在面对带有蓝牙功能的电路设计方案，从容有效地做出选择了。
