编程办法有两种，GP8102支持PWM编程，即PWM占空比0%-100%线性变革，对应输出值从最小到最大的线性变革。GP8202支持I2C接口编程，即直接通过写入数据使得输出值从最小到最大的线性变革，并且GP8202内置了EEPROM，可以将编程值记录在芯片内部，设定值掉电后不丢失。
电路事理：GP8102内部的运放与外围的MOS管和低端电流采样电路组成闭环，电流采样电路通过串接入采样电阻RS，并将RS两端电压VRS通过差分运放LM321放大50倍后作为VFB反馈到GP8102内部运放的负输入端，而内部运放的正输入端为PAC的输出电压5VDPWM（DPWM为输入PWM旗子暗记的占空比），根据运放的虚短特性VFB也为5VDPWM，可以采样电阻两端电压VRS=VFB/50=0.1VDPWM，以是得到输出电流IOUT=0.1V DPWM /RS，DPWM为PWM旗子暗记的占空比。如果选择RS=0.1Ω，则IOUT=1A DPWM，即IOUT在0-1A范围内可以通过PWM编程实现。
如果用GP8202代替GP8102，就可以实现通过I2C接口掌握输出电流。

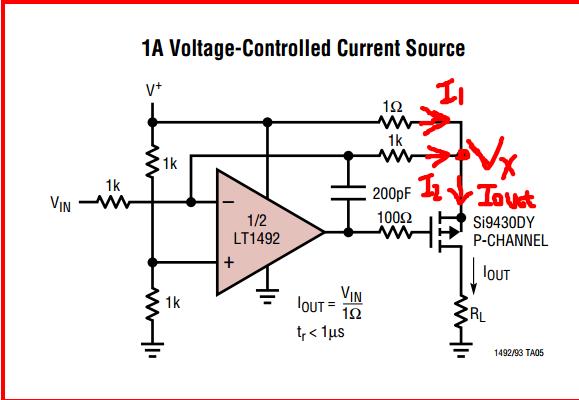

（图片来自网络侵删）
模块实物图
运用连接图
