什么是轨到轨？
中文直译：轨到轨；中文意译：满摆幅(可以为 输出，也可以为输入)
很多 运放的输入不许可达到电源或地，输出达不到 电源或地。
如果是rail to rail输入输出，就可以。（当然也不可能完备达到，有一点略微的差别）
这个功能可以避免由于输入电压过大引起的旗子暗记翻转失落真。
运放的供电办法分双电源供电与单电源供电两种。对付双电源供电运放，其输出可在零电压两侧变革，在差动输入电压为零时输出也可置零。采取单电源供电的运放，输出在电源与地之间的某一范围变革。 运放的输入电位常日哀求高于负电源某一数值，而低于正电源某一数值。经由分外设计的运放可以许可输入电位在从负电源到正电源的全体区间变革，乃至轻微高于正电源或轻微低于负电源也被许可。这种运放称为轨到轨（Rail-to-Rail）输入运算放大器。
------------------------------------------------------------------------------------------------------------------------
旗子暗记处理部分我们要做的电路是三个运放构成，一个MCP6002里边有两个运放，以是我们利用两个MCP6002。

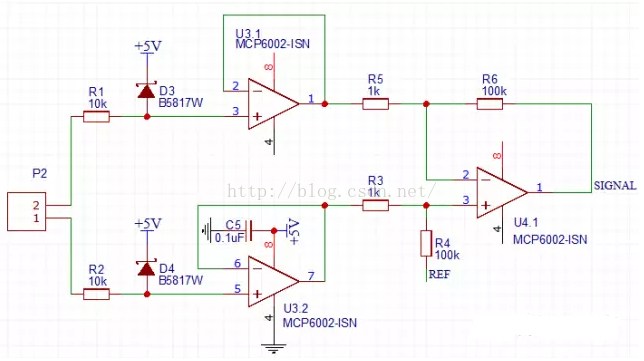

这种三运放构成的仪表放大器，可以用在很多产品上，利用最多的，是对传感器小旗子暗记的放大。这是一种范例的电路形式。U3.1和U3.2是电压跟随器，U4.1是差分放大电路，实际上也是个减法器电路。电路的放大倍数=R6/R5=100倍。再次强调，数电中1便是1，0便是0，学模电，不能像数电那样看了就能理解。一定要多用电路，用的多了，就会理解越来越深刻。以是，现在不理解，也完备没有关系，很多人还会好奇跟随器前面的电阻R1和D3。
D3的浸染是当输入电压高于VDD的时候保护运放的输入级。在MCP6002内部，还有一个二极管，是保护输入电压低于VSS的时候保护输入级。
R1的浸染有两个，一个是限定输入到输入级的电流，其余一个是在输入电压大于VDD的时候，限定输入到D3上的电流。（R2、D4的事理和R1、D3一样。）你可能把稳到了R4下边的REF这个网络标号，由于我们利用MCP6002的单电源供电办法，以是须要在R4的下边接1/2的VDD，以便得到全部的旗子暗记。如果MCP6002的供电办法是双电源供电，那么REF这个地方是接GND的。并非是单电源供电运放必须加VCC/2直流偏置，要看处理的是什么旗子暗记！
比如处理参考点是零的互换旗子暗记，如果不加直流偏置抬升参考点，那负压部分就会被运放内部输入级卡掉，以是加偏置仅仅是为了担保给到运放的旗子暗记在其能吸收的输入电压范围内，如果互换旗子暗记本身便是在0V以上的旗子暗记(包括直流旗子暗记)，采取同相输入放大下就没必要在给vcc/2的直流偏置电压了包括直流旗子暗记。 在REF脚上加Vcc/2电压该当是和你的运用有关，比如你后真个ADC输入范围有关。加Vcc/2,相称于把输出加了偏置，可以担保输出以Vcc/2为中央，高下摆动到0和Vcc，这样可以最大程度的利用ADC的全范围输入。运放的供电办法有两种：一种是单电源供电，例如5V和GND；其余一种是双电源供电，例如±5V。我们利用下面的电路给REF供应2.5V的电压。 电压跟随器
这是一种非常常见的给单电源运放供应1/2VDD电压的一种方法，大家首先要熟记，然后听我给你们阐明。
如果我不用这个跟随器，而是直接用两个10K电阻分压连接到REF那个地方，那实际上，REF处的电压肯定不是2.5V，由于它将会与R3、R4一起参与组成串并联的电阻网络一起分压输入电压，REF将会是一个随着输入电压变革的电压。 用专业一点的话来说，便是R8、R9分压后得到的2.5V电压输出阻抗太大。以是，我们接一个电压跟随器，运放的输出阻抗很小，险些为零点几欧姆。到时候，REF的电压将不会受到输入电压的影响，很好的保持2.5V不变。
你也可以用一个电压基准芯片，比如REF3125。但是这样会增加本钱，而且多一个元器件，多占用一点PCB面积，我们本来很小的电路板，还是少放点东西比较好。由于我们刚才在旗子暗记处理电路中利用的U4实际上只利用了一个运放，还剩下一个运放，以是恰好拿它来做REF的电压供应，两全其美。
