其正常事情时VDD接电源，VSS常日接地，VDD范围为3V～15V。没有利用的输入端必须接电源，地或者其他输入端。
其紧张特点如下：
● 供应较宽电压范围：3V～15V
（图片来自网络侵删）
● 全静态事情
● 5V，10V和15V参数额定值
● 标准对称输出特性
● 输入和输出受到防静电保护
● 事情温度: -40℃ to +105℃
● 封装形式: DIP14/SOP14/TSSOP14
根本参数
逻辑电路的归属系列: 4000B
逻辑类型：或门
通道数: 2
电源电压: 3V~15V
电源电流(最大值): 1uA
灌电流(IOL): 6.8mA
拉电流(IOH)：6.8mA
高电平范围(VIH)：3.5V~11V
低电平范围(VIL)：1.5V~4V
最大传播延迟(tpd)：90ns@15V,50pF
事情温度: -40℃~+105℃
互换参数
功能框图
功能框图
逻辑框图（单开关）
引脚图及功能引脚排列图
引脚解释
功能表

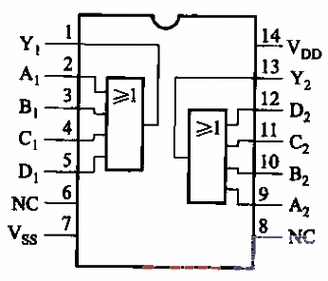

电路CD4072为4输入二或门电路，其内部框图及引脚如图所示。逻辑表达式为：Yi =A] +Bi +Cl +DiYz =A2+B2+Cz+D2
