简 介： 利用ESP32中的硬件SPI掌握WS2812的显示。利用了高频三极管9018 作为输出接口反向器，确定得当的电阻参数，验证了驱动方案的硬件和软件的可行性。 关键词： WS2812，ESP32，SPI
”
智能集成LED光源 WS2812[1] 通过大略的外部接口、特有的级联方案便于利用MCU完成多个LED掌握，极大简化了LED掌握接口。比较于传统的 单片机LED IO口复用掌握方案[2] ，利用WS2812则更加的简介。
▲ 图1.1 灯珠掌握闪烁
一、芯片简介1、特点与上风在5050封装内集成有掌握电路和RGB芯片，形成完全像素点掌握；内置扫实行好整形电路，通报到级联下一节点时，不会产生旗子暗记失落真累积效应；内置复位电路与掉电复位电路；每个RGB灯都有256亮度级别，可以形成中颜色，刷新频率不低于400Hz；通过旗子暗记线完成端口级联；传输间隔在5米之内，无需增加额外电路；在刷新频率30帧/秒中，低速模式下可以掌握不少于512颗灯，高速模式下则超过1024颗灯；数据传输速率为800kbps；颜色同等性强，价格低；▲ 图1.1.1 灯带点亮后的效果
2、运用全色彩模块；全色彩柔光灯带；LED装饰灯带；室内、室外LED不规则显示屏；3、管脚封装▲ 图1.1.2 WS2812封装与管脚功能定义
二、事情事理1、事情电压根据 WS2812[3] 数据手册，它的事情电压范围在，输入旗子暗记电压在事情电压VDD±0.5V范围内。三路LED的参数：
【表2-1-1 RGB 参数】
Emitting color Wavelength(nm) Luminous intensity(mcd) Current(mA) Voltage(V) Red 620-630 550-700 16 1.8-2.2 Green 515-530 1100-1400 16 2.8~3.1 Blue 465-475 200-400 16 3.0-3.4
2、掌握协议WS2812的级联掌握协议非常大略。通过一根旗子暗记线就可以进行串行异步旗子暗记发送。
下面显示了四个WS2812通过数据性级联的办法。在串行通讯中利用不同高低电平脉冲表示数据0,1编码。
▲ 图1.2.1 级联方法与编码波形
【221. 脉冲编码参数】
脉冲 定义 韶光 偏差 T0H 0 code ,high voltage time 0.4us ±150ns T1H 1 code ,high voltage time 0.85us ±150ns T0L 0 code , low voltage time 0.85us ±150ns T1L 1 code ,low voltage time 0.4us ±150ns RES low voltage time Above 50μs
下面是三个WS2812级联发送过程对应的波形。可以看到通过发送三组24bit的编码，可以掌握三个级联的WS2812灯的颜色。数据D1是直接由MCU数据端口掌握，D2,D3,D4则是WS8212内部整形放大后再进行传输。
利用RESET编码，也便是超过50us的低电平形成WS2812输出锁定。
▲ 图1.2.2 三个WS2812级联发送过程对应的波形
每组24bit对应的的GRB编码如下所示。发送颜色顺序为GRB，字节的高位在前。
▲ 图1.2.3 每组24bit对应的的GRB编码
▲ 图1.1.3 灯带点亮后的效果
02 ESP32-SPI由于掌握WS2812的脉冲高低电平在0.85us，0.4us，韶光间隔，为了产生这样的脉冲，利用普通的软件掌握IO口是无法完成的，下面测试利用个中的 硬件SPI[4] 产生掌握脉冲旗子暗记。
一、ESP32中的硬件SPI在ESP32中具有两路硬件SPI端口，可以最快达到始终速率80MHz，这可以知足对WS2812的掌握脉冲的速率。
1、SPI缺省管脚如果利用SPI缺省配置管脚，输出速率可以达到80MHz，如果利用其它GPIO，则输出的速率则须要限定在40MHz以下。
【表2-1-1 ESP32 硬件SPI缺省端口】
管脚 HSPI(id=1) HSPI(id=2) SCK 14 18 MOSI 13 23 MISO 12 19
2、ESP32实验转接板利用 ESP32实验转接板[5] ，测试硬件SPI端口。
▲ 图2.1.1 ESP32实验转接板
利用SPI id=1，对应的SPI，MOSI，MISO的对口为，14,13,12，对应的实验转接板上的输出管脚如下图所示，从右往左分别是：
● ESP32转接板SPI管脚定义： SCK：PIN9 MISO：PIN8 MOSI：PIN7
▲ 图2.1.2 ESP32中对应的SPI，MOSI，MISO的管脚
3、测试SPI输出波形初始化SPI端口，使得输出速率为10MHz，输出数据0x55,0xaa，利用示波器不雅观察MOSI，SPI波形。
（1）测试缺省SPI模式from machine import Pin,Timer,SPIimport timehspi = SPI(1, 10000000, sck=Pin(14), mosi=Pin(13), miso=Pin(12))buf = bytes((0x55,0xaa))print(buf)while True: hspi.write(buf) time.sleep_ms(10)
通过测试波形可以看到输出SPI的频率为5MHz。SPI正常的电平为低电平。
▲ 图2.1.3 丈量SPI，MOSI的输出波形
设置输出的波特率为2.5MHz，此时便可以输出 0.4us 的低脉冲。
设置输出波特率为2.5MHz，可以产生所须要的0.4us的电平输出。波形如下图所示：
▲ 图2.1.4 设置输出波特率为2.5MHz，可以产生所须要的0.4us的电平输出
二、利用晶体管反向MOSI利用晶体管将MOSI波形进行反向，这可以：
能够知足WS2812掌握脉冲电平极性哀求。它哀求掌握旗子暗记在平时为高电平，通过低电平脉冲得到复位旗子暗记、0/1数据位旗子暗记。提高带载能力。1、旗子暗记反向电路▲ 图2.2.1 MOSI旗子暗记反向电路

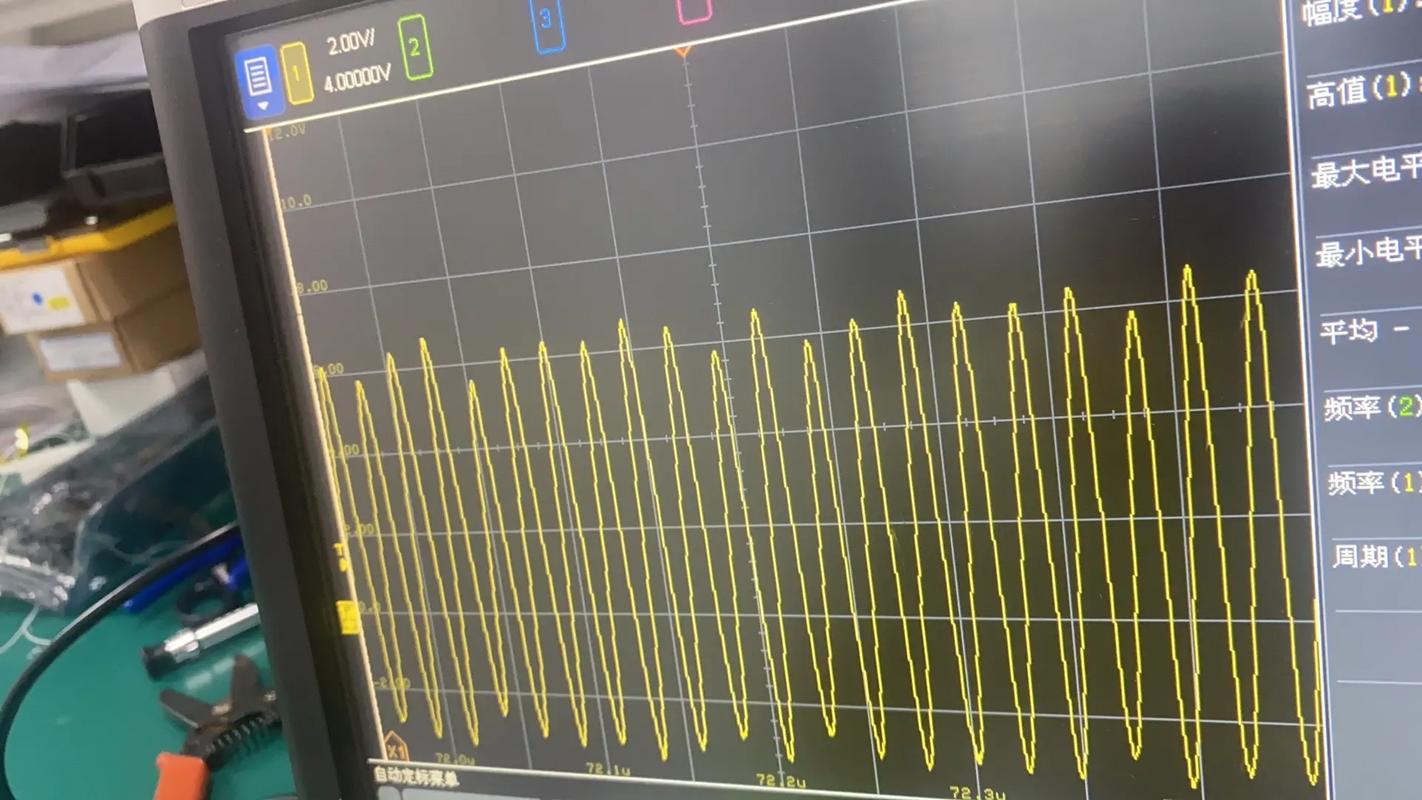

2、电路测试（1）晶体管BC547由于BC547B的截止频率只有300MHz，旗子暗记通过BC547之后，引起了很大的失落真。下图显示了旗子暗记波形。
▲ 图2.2.2 MOSI 输入输出旗子暗记
（2）晶体管9018为了提高相应速率，对电路进行如下的调度：
● 电路元器件参数： Q1：9018 R1：10k R2：200
▲ 图2.2.3 电路参数修正之后输入输出波形
三、产生掌握波形1、产生RESET旗子暗记根据WS2812掌握旗子暗记协议，RESET是时长超过50us的低电平，因此，在2.5MHz的波特率下，连续输出125bit的高电平，也便是16个byte的0xff，则可以产生：个1输出，便可以产生的低电平。
from machine import Pin,Timer,SPIimport timehspi = SPI(1, 2500000, sck=Pin(14), mosi=Pin(13), miso=Pin(12), polarity=0)buf = bytes([0xff]16)print(buf)while True: hspi.write(buf) time.sleep_ms(10)
▲ 图2.3.1 连续输出16个0xff所产生的RESET旗子暗记
2、产生RGB数据根据WS2812协议，每一组RGB须要24个bit，每个bit可以有SPI输出的3个bit来表示，因此输出一组RGB数据，则须要SPI输出。
由于存在MOSI输出反向，以是对应的RGB输出的高低电平须要进行反相。
● RGB的0,1bit对应SPI： RGB-0：SPI-011 RGB-1：SPI-001
（1）转换代码from machine import Pin,Timer,SPIimport timehspi = SPI(1, 2500000, sck=Pin(14), mosi=Pin(13), miso=Pin(12), polarity=0)def byte2bin(b): bstr = bin(b)[2:] return '0'(8-len(bstr)) + bstrdef rgb2byte(r,g,b): str = byte2bin(g) + byte2bin(r) + byte2bin(b) spistr = ''.join([(lambda s: '011' if s'0' else '001')(x) for x in str]) rgbdim = [int(spistr[i8:i8+8], 2) for i in range(9)] return bytes(rgbdim)rgbbyte = rgb2byte(0xff,0x80,0x3f)print(rgbbyte)rstbyte = bytes([0xff]16)outbyte = rstbyte+rgbbytewhile True: hspi.write(outbyte) time.sleep_ms(10)（2）输出波形
输出RGB分别为:0xff, 0x80, 0x3f，对应的数据波形为：
▲ 图2.3.2 带有一个RST旗子暗记的一组RGB波形
将RGB对应的输出脉冲展开后的波形，可以检讨输出波形是否符合WS2812对应的掌握旗子暗记协议。
▲ 图2.3.3 将RGB对应的输出脉冲展开后的波形
四、测试WS28121、波形失落真编程输出RGB为（0xff，0x0,0x0），对应WS2812该当是输出赤色，但直接接入之后，WS2812输出为白色。
通过不雅观察DI的波形，可以看到它处于高电平的韶光超过400us，并且低电平大约为1.5V。这解释Q1的驱动不敷。
▲ 图2.4.1 DI波形以及对应的WS2812颜色
2、降落R1的阻值降落R1阻值，提高Q1相应韶光，以及输出低电平降落。末了将R1的阻值改换成3.3k欧姆之后，D1波形有了改进，此时WS2812的颜色与设置的参数符合了。
▲ 图2.4.2 DI波形以及对应的WS2812颜色
▲ 图2.4.3 终极对应的电路图中的参数
3、RGB转换颜色编程依次输出RGB颜色。
3、RGB转换颜色from machine import Pin,Timer,SPIimport timehspi = SPI(1, 2500000, sck=Pin(14), mosi=Pin(13), miso=Pin(12), polarity=0)def byte2bin(b): bstr = bin(b)[2:] return '0'(8-len(bstr)) + bstrdef rgb2byte(r,g,b): str = byte2bin(g) + byte2bin(r) + byte2bin(b) spistr = ''.join([(lambda s: '011' if s'0' else '001')(x) for x in str]) rgbdim = [int(spistr[i8:i8+8], 2) for i in range(9)] return bytes(rgbdim)rgbbyte = rgb2byte(0xff,0x0,0x0)rstbyte = bytes([0xff]16)outbyte = rstbyte+rgbbyte+rstbytewhile True: rgbbyte = rgb2byte(0xff,0x0,0x0) outbyte = rstbyte+rgbbyte+rstbyte hspi.write(outbyte) time.sleep_ms(500) rgbbyte = rgb2byte(0x0,0xff,0x0) outbyte = rstbyte+rgbbyte+rstbyte hspi.write(outbyte) time.sleep_ms(500) rgbbyte = rgb2byte(0x0,0x0,0xff) outbyte = rstbyte+rgbbyte+rstbyte hspi.write(outbyte) time.sleep_ms(500)
下面显示了WS2812在SPI输出波形掌握下完成颜色的转换。
▲ 图2.4.4 RGB转换颜色
※ 实验总结 ※利用ESP32中的硬件SPI输出脉冲波形，掌握WS2812相应。
通过电路调度，选择了高频晶体管9018 作为输出反向晶体管，确定了放大电路参数，测试验证了利用高速SPI掌握WS2812的硬件电路和软件。
