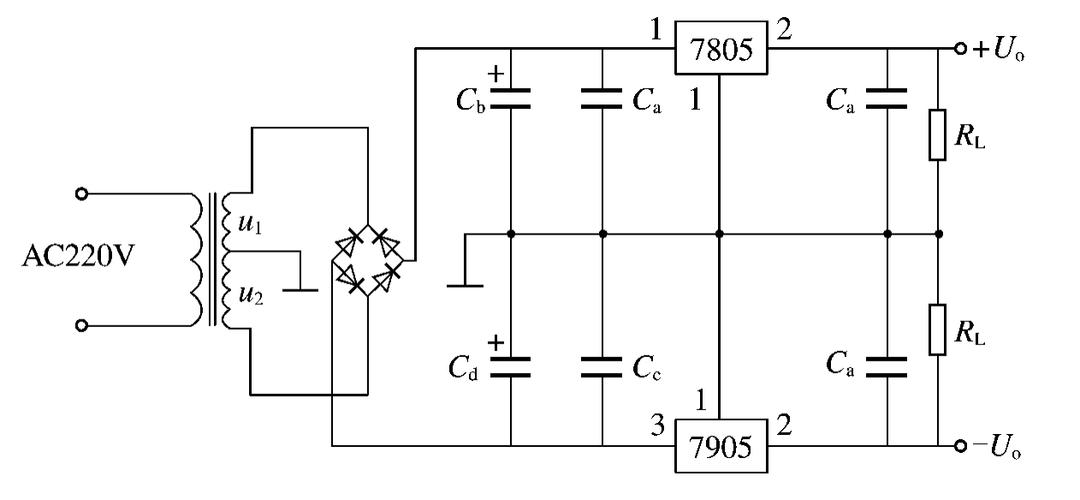

整流电路的任务是利用二极管的单引导电性，把正、负交变的50Hz电网电压变成单方向脉动的直流电压。
整流电路只是将互换电变换为单方向的脉动电压和电流，由于后者含有较大的互换身分，常日还需在整流电路的输出端接入滤波电路，以滤除互换分量，从而得到平滑的直流电压。
由波形可知：
1.开关S打开时，电容两端电压为变压器付边的最大值
。
2 .开关S闭合，即为电容滤波电阻负载，当变压器付边电压大于电容上电压时
，电容充电，输出电压升高，当
时电容放电，输出低落。如此充电快，放电慢的不断反复，在负载年夜将得到比较平滑的输出电压。当负载电阻越大时，放电越慢，纹波电压越小，负载电阻小时，放电快，纹波大，而且输出电压低。
为此有三种情形下的输出电压估算值：
1)电容滤波，负载开路时
。
2)无电容滤波，电阻负载时，输出电压均匀值为：
。
3)电容滤波，电阻负载时常日用下式进行估算
，常日按
估算。
为确保二极管安全事情，哀求：不同电子设备哀求其电源电压的平滑程度不同，为此可采取不同的滤波电路。常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。
二、线性串联型稳压电路
整流滤波后的电压是不稳压的，在电网电压或负载变革时，该电压都会产生变革，而且纹波电压又大。以是，整流滤波后，还须经由稳压电路，才能使输出电压在一定的范围内稳定不变。
1、稳压电路(电源)的紧张性能指标
输出的稳定电压值Vo，最大输出电流Imax，输出纹波电压V～，稳压系数(电压调度率)
，
该值越小，稳定性越好
。
输出电阻(内阻)
，
，内阻越小越好。
2、串联型稳压电路的基本构造基本思路：
串联型：
当输入电压(VI)改变时，能自动调节(VCE)电压的大小，使输出电压(Vo)保持恒定。例如：VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓
串联型稳压电路基本构造：
VI是整流滤波后的电压，T为调度管，A为比较放大电路，VREF为基准电压，它由稳压管Dz与限流电阻R构成。R1与R2组成反馈网络，是用来反响输出电压变革的取样环节。
电路也可以改画成以下形式，以便看图方便。
如把串联稳压电路看作反馈放大器(输入为VI，输出为Vo)，则这种电路属于电压串联负反馈 。
在深度负反馈条件下
，
，
。
这种稳压电路的主回路由调度管T与负载相串联构成，且T事情在线性状态，故称为线性串联式稳压电路。
输出电压Vo=VI-VCE，其变革量由反馈网络取样，并经放大电路(A)放大后去掌握调度管T的基极电压，从而改变调度管T的VCE大小。
当输入电压VI增加(或负载电流Io减小)时，导致输出电压Vo增加，随之反馈电压VF=R2Vo/(R1+R2)=FvVo也增加(Fv为反馈系数)。VF与基准电压VREF比较较，其差值电压经比较放大电路放大后使调度管的VB和IC减小，于是调度管T的c-e间电压VCE增大，使Vo低落，从而坚持Vo基本恒定。显然，这是电压负反馈电路基本性能。
