很多人都是双机党，晚上回家须要同时对两台手机充电，传统单线圈的无线充电器，对付双机党不足友好，无线充一个，有线充一个，还是有些麻烦，有点背离了无线充电的初衷。
针对双机党双无线充电的需求，有一些厂家推出了双线圈采取两套无线充电主控独立掌握的无线充。但是这种双线圈的无线充，由于内部是两套独立的电路，本钱较高，售价也比较高。那么有没有性价比高一些的方案呢？
锐源最新推出的AT8915S便是一颗主控内部集成功率级，还可以外接驱动器实现第二路无线充电的无线充电SOC芯片，并且两路无线充电都可以同时快充，不会涌现一个线圈快充，一个线圈5W的情形。
锐源AT8915S采取QFN66-48pin封装，得益于芯片的高集成度，外围元件非常大略。
锐源AT8915S内置32位的ARM M0 MCU内核，运行频率96MHz，可支持用户定制的私有化无线充电协议，内置32K Flash，4KB SRAM，支持USB-C接口升级。
锐源AT8915S通过其开放的GPIO和MCU资源，可以配置为一芯双快充。利用一颗AT8915S芯片外加运放和集玉成桥功率级芯片，通过芯片的GPIO引脚输出PWM旗子暗记，驱动外置的集玉成桥驱动器，即可实现一颗芯片掌握两路独立的无线充电，并均可供应无线快充。
锐源AT8915S支持苹果的定频调压功能，通过外置降压转换器，可实现两路15W无线快充。同时内置触摸模块，可支持触摸操作，支持触摸开关，可用于触摸台灯或者触摸风扇等个性化功能。
AT8915S支持USB PD快充，可申请9V，12V供电，并输出EPP 15W无线充电。还可配置为15W+15W、7.5W+7.5W或10W+5W的功率输出，利用到双线圈无线充电器中，可支持手机+手机、手机+腕表、手机+耳机同时充电。减少一颗主控及其外围元件的本钱。
利用锐源AT8915S实现一芯双快充，可以独立设计PCBA和线圈，做到PCBA和线圈分离，分散发热，降落温升。利用AT8915S设计一芯双快充的无线充电器，比较两路独立的无线充电器，减少了一颗无线充电主控的利用，能有效降落本钱，简化设计，提高产品竞争力。
一芯双快充SOC上风在哪里这种传统双线圈两套电路独立掌握的无线充，可以同时为两台手机充电，确实是供应了方便，但是两套独立的无线充电主控加上功率级的组合，还是增加了无线充的本钱，尤其是在这个缺货确当下，多一颗主控就多了供货和涨价的风险。

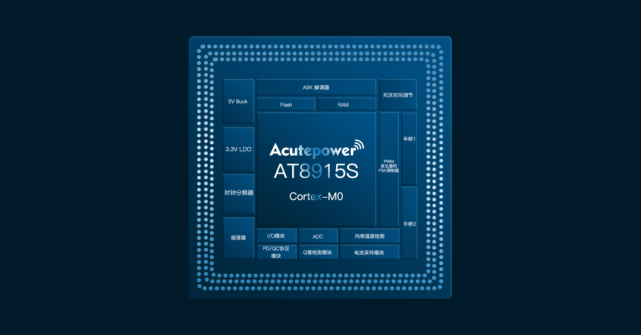

而锐源AT8915S是一颗功能全面的无线充电SoC，芯片内部集成无线充电所需的MCU内核，无线充电驱动级，功率级，PWM发生器，PD及QC电压申请，降压和稳压电路等，电路外围元件非常精简。
只需一颗主控外加运放和集成功率级即可实现一芯双快充，主控内部已经集成一套完全的无线充电路，主控通过GPIO引脚输出PWM驱动旗子暗记，通过外接运放进行旗子暗记解调，外接集成功率级用于驱动线圈，即可实现另一起的无线快充，外加降压转换器，可实现苹果的定频调压无线充电。
锐源的无线充电主控支持多运用，支持反复擦写，一款芯片可以灵巧的利用在多款方案上，便于备货管理。同时锐源的无线充电主控外围精简上风，可以减少外围元件的利用，对付生产非常友好，可以实现小巧的设计，从而降落整体本钱。
锐源AT8915S无线充+具有丰富的外设资源，原厂开放完全无线充功能的库，用户可在库根本上进行拓展功能开拓，丰富的产品功能实现差异化产品。
充电头网总结如今随着供货和产能问题，缺货的形势愈发严厉。单片机暴涨影响到传统单片机加全桥的无线充方案，退而求其次的取电芯片加无线充芯片方案也要增加本钱。而锐源的AT8915S方案，可以把传统双快充无线充电板中的两路主控加两路功率级外加取电芯片的方案，简化成只有一颗主控，一颗运放，一颗集成功率级即可完成。
锐源的高集成无线充主控方案，极大的方便了无线充厂商进行产品的本钱掌握和物料管理。并且精简的物料还降落了生产本钱。并且强大的MCU还可知足差异化功能开拓，通过预留的GPIO引脚实现新颖的产品设计。
如需理解更多产品资讯，可与锐源官方取得联系。
