背光芯片OB3353代换料AP3160异步升压 LED 驱动器_引脚_调光

ob3353代换芯片AP3160特性

宽范围事情电压：9 V ~ 35 V l

宽范围 PWM 调光 (1 kHz~200 kHz) l

120 kHz 开关频率

400mV 反馈电压

内置软启动电路

LED 开环保护

LED 阴极对地短路保护

二极管短路保护

电感短路保护

欠压锁定

过压保护

限流保护

过温保护

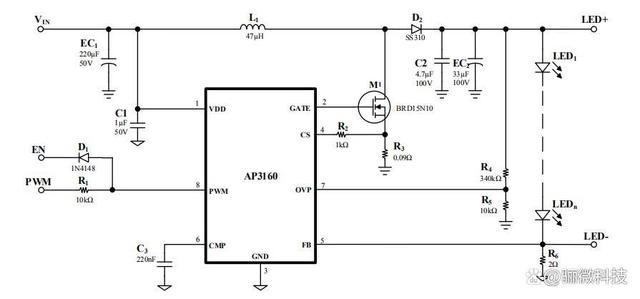

AP3160一共8个引脚，第一引脚是VDD电源输入端，第二引脚是GATE门驱动输出。
第三是GND接地。
第四是CS电源检测引脚。
第五是FBLED恒流反馈输入引脚，第六是CMP补偿引脚。
第七是OVP 过压保护引脚，第八是PWM 输入引脚，用于调光掌握，是一款高性能的，专为液晶电视机和液晶显示器恒流背光运用而设计的 DC/DC 升压电路。

OB3353CP国产替代AP3160 LED背光升压掌握芯片，采取电流模式， 固定 120kHz 频率，通过外部电流检测电阻来调节 LED 电流。
400mV 的低反馈电压能够减小电源功耗，供应了高性能LED背光办理方案，减少了BOM数量，广泛运用于液晶电视背光、液晶显示背光、条记本电脑显示背光等领域，更多AP3160产品手册及运用资料请向骊微电子申请。
>>
