从群晖的先容来看 FS716+ 搜集了很多全新的技能,比如支持 Btrfs 文件系统和 4K 高画质视频转码等等,恰好群晖开展体验分享活动,我们也有幸拿到了 DS716+,以是花个两天韶光来大略体验一下。

硬件配置

四核+Btrfs+硬解4K 群晖DS716+最强双盘NAS初体验_快照_数据 四核+Btrfs+硬解4K 群晖DS716+最强双盘NAS初体验_快照_数据 科学

关于硬件配置大体如下图,群晖的官网做了十分详细的列表。
很显然,DS716+ 是目前群晖自家双盘位中硬件配置最强大的一款,搭载了目前英特尔最新 Braswell 架构的 64 位赛扬 N3150 处理器。
芯片采取四核四线程设计,默频 1.6GHz(睿频 2.08GHz)。

四核+Btrfs+硬解4K 群晖DS716+最强双盘NAS初体验_快照_数据 四核+Btrfs+硬解4K 群晖DS716+最强双盘NAS初体验_快照_数据 科学
(图片来自网络侵删)

群晖之前虽然错过了 Bay Trail 平台的 NAS 搭建,但这次 N3150 相上一代架构 Bay Trail 更适宜利用到 NAS 平台, 由于 N3150 最大的提升便是工艺,全新的 14nm 带来了最低 6W 的热设计功耗。

更主要的是,新 Braswel 架构加入了 1600MHz 的内存支持、以及 SATA III 和 USB 3.0 接口的支持,同时得益于英特尔第八代低功耗核显 HD Graphics(根本频率 320MHz,12 个实行单元),解码 4K 视频输出和 H.265 硬解都不在话下。

低功耗、高性能核显和更丰富功能的支持,非常适宜组建永劫光事情的下载机或者家用 HTPC 影音主机,群晖引入 N3150 无非看上的便是这些特性。
当然,还有为多用户多任务的企业功能比如 Btrfs 文件系统和 SpreadSheet 以及更高等的虚拟化做最充足的后备力量。

目前双盘位已经可以知足大部分家庭和企业的基本需求,而且 DS716+ 更是支持每块硬盘最高 8TB 容量,最高可以选择 16TB 净容量的 RAID 组合,如不知足还可以通过扩充装置最高 56TB(8TB7)进行扩充,或者接入 USB 3.0 和 eSATA 外置存储,最大单一储存加起来可以达到 108TB。

开箱

与以往群晖产品相同的纸质外包装,为了环保都是可再生的纸,上方设有手提带,便于装箱移动,这也是群晖例外存心的表现之一,全体箱体正背面都十分干净。
个中正面先容了一些紧张的亮点和特性,比如支持 AES-NI 的四核处理器、链路聚合和 4K 硬解等。

包装箱背部先容到了产品外不雅观上的接口,还有紧张硬件规格、包装内容物以及一些得到的紧张认证等等。

打开盒子,你会创造箱体内供应了泡沫垫,防止运输过程中碰撞擦伤,不过内包装的确有点太过于简约了。

DS716+ 的紧张配件一览,个中包含了外置 AC 电源适配器,、2 根超五类网线、快速入门手册、硬盘抽屉钥匙以及一些备用的螺丝,螺丝一样平常用于硬盘和外壳固定,或进行遗失落补足。

翌胜电子代工的电源适配器,广输入范围可以在环球各地利用,可以看到其输出为 12V 6A ,打算最大功率可达 72W,因此给整机平台和两块硬盘供电绰绰有余,而且还可以知足所有插满的外接接口的储存供电。

群晖已经良久没有换整体外不雅观设计了,主体依然是光泽质感的金属壳包裹,不过 NAS 看重的是实用,而且这是群晖家族中最经典的造型之一,颇具质感,侧面设有微微镂空的“Synology”logo 设计,内嵌金属网,一是防尘,二是担保散热。

散热口风扇挡板处为亮面的钢琴烤漆处理

官方参数称机箱的尺寸为 157 mm x 103.5 mm x 232 mm,重量 1.75kg,摆在地面上显得非常小巧,由于是有一定厚度的金属外壳,以是重量并不显得轻盈。

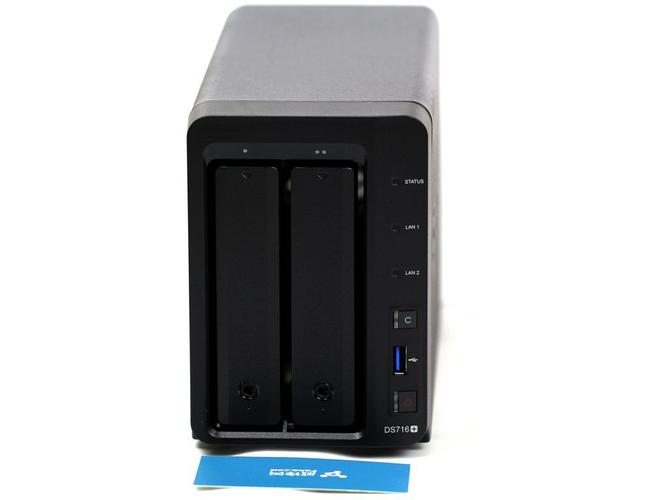

机箱正面十分简洁,前面板标明型号 SD716+,并设有一些 LED指示灯、开关和接口。
个中 STATUS 会根据不同颜色支持储存的状态,比如绿灯正常、无灯休眠、橘灯储存不敷等等,LAN 灯便是我们常说的数据传输状态指示灯,晚上须要的话支持调度指示灯的亮度。
按钮供应有 USB copy 按钮(将 USB 设备数据拷贝到 NAS 储存内)和电源开关按钮,并设置一个 USB 3.0 接口,如此一来更方便扩展外接储存,直接正面就能插入,不用再像前几代那样摸到机箱尾部。

再来看背部接口,分布有 Kensington 安全插槽、用于接扩充外置储存装置的 eSATA 接口、电源接口、重置管理员密码和网络设置或者重新安装操作系统的 RESET 按钮,最显眼的便是两个 USB 3.0 接口和双千兆 LAN 网络接口了。
这两个 LAN 网络接口紧张供应链路聚合 Link Aggregation 和管理员本地故障移转数据等功能,一样平常普通用户很少用到,当然我们也可以用其 Link Aggregation 功能的交流机来实现双倍传输速率,条件是路由器支持双千兆以上的传输速率。

DS716+ 的底部,脚垫必不可少,至于铭牌,写明了 NAS 的详细型号、支持输入电压和电流大小以及通过的各种认证,同时我们还可以理解到其产地为台湾。

热拔插的硬盘抽屉很随意马虎打开,按压一下抽屉下方,弹片开关机制会使其自动弹开, 平时不肯望误触的话,还是拿钥匙来锁上为好,毕竟不常常须要拔插。

塑料材质硬盘抽屉,好就好在免螺丝的卡扣操作,将两旁的塑料扣子取下装上硬盘再扣上即可,抽屉同时兼容 3.5 和 2.5 英寸的硬盘,实在抽屉和卡扣都是塑料浸染便是进一步减少与金属的共振?

看完了外部我们再来看内部,重点看是否有扩展性。
体验机没有保修或防拆的贴纸,以是只要扭开底部四个螺丝和尾部的一颗螺丝,就能轻松把壳子给取出来了。
这个机构也与前几代的 DS71x 系列类似,不过蓝色的 PCB 板子布局有所变革,而且不出所料,完备是高度集成化一体式定制设计,多枚 IC 、电容嵌满了整块板子。

金属材质的外壳,有一定的分量感,在 logo 处贴有一块厚厚滤网,并且是金属网,可蔽屏 EMC。

机箱尾部拆下的用螺丝固定的 9cm 双滚珠风扇,元山供应。
从元山官方数据理解,该风扇的转数最大可以达到 1900 PRM,最大风量 36.3 CFM,难能名贵的是仅 23dB 最大分贝,高速运转也不会太响,非满载的话晚上安静到耳朵不凑近都听不见。

N3150 芯片 BAG 封装在板子上,完备是无风扇方案,只用了一小块被动散热式金属片覆盖在上面,不过实在完备不用担心散热性能不足的问题,由于得益于英特尔 14nm 新工艺,N3150 处理器 TDP 仅为 6 瓦。

标准工控主板的内存插槽,而且很显然 DS716+ 支持自动添加和改换至 8GB 内存,这对付有特定需求的专业用户很受用。

默认标配的是一条来自创见 2GB 的 DDR3L 1600 低电压内存,内存颗粒来自三星。

ROM 芯片默认支持 DSM 5.2 系统,不过系统还是要自己安装到硬盘,由于这块 ROM 的大小只有 128MB,储存一些默认设置之类的东西。

Marvell 的 88SE9170 掌握器芯片,为插着 PCIe 接口的 SATA3/6G 扩展阵列卡做事。

EtronTech EJ168A USB 3.0 掌握芯片

IDT P9180 M1NHGI 电源管理芯片

InsydeH2O 供应的 UEFI BIOS

如需转载,需本站E-Mail授权.并注明“来源于威锋网”,未经授权转载,断章转载等行为,本站将深究法律任务!
E-Mail: QingXing@office.feng.com

DSM 系统体验和测试

关于 DSM 5.2 系统的安装就不多先容了,快速手册和官网都有详细解释。
开机接入网线之后,通过Synology Assistant DiskStation 设定工具就能设定 DSM 的固定 IP、用户名和密码了,安装办法可选在线安装或者下载固件自行安装,全体过程非常轻松就能完成。

第一次进入系统 DSM 系统都会默认弹出利用解释,新手一定会感到十分友好,建议最好也先读一读解释,不过群晖 DSM 最大的特点便是易用性,也可以做到上手即用。

选择在线安装完成的系统为 DSM 5.2-5644,不知道为何不直接给安装 update 2 最新版本。
实在最让人感到遗憾的是,DSM 6.0 的 beta 测试版本已经发布了,很多老机型都支持,最新的 DS716+ 竟然无测试版本,而 DS216 Play 却有,生理很不平衡。
个中的缘故原由不得而知,难道有可能群晖没有真正完成 N3150 的版本?还是考虑到这款 NAS 有企业利用,仅支持最稳定的正式版本?

说一说操作 DSM 系统界面和操作时体验,在 N3150 强劲的性能表现下,根本没有感想熏染到任何滞后或延迟的情形,选择一次性下载和安装所有推举的各种套件,很快就能完成,你可以边实行安装边操作其他设置,很少看到任何“转圈圈”等待的情形,这便是与入门级群晖 NAS 最明显的差异。

DSM 系统检测到的硬件信息:

-- 传输速率测试

下面我们来进行 NAS 最基本的测试,也便是局域网传输速率测试。
测试条件是在千兆局域网环境下进行,包括千兆有线路由器、七类网线、具备千兆网卡的 PC 主机。
DSM 默认开启了 Windows 文件共享做事了,以是只要访问 “\\DiskStation”或者自己设定的 IP(比如这里是 \\192.168.2.241) 就能读取到 NAS 里的文件了。

最先开始的是从 PC 传输大文件到 DS716+ NAS 文件夹的速率,传输一个 11GB 大小的 ts 视频文件。
在这个配置下,轻轻松松千兆将近跑满了,大概坚持在 111MB/s 至 114MB/s 之间,这是猜想之中的事情,而猜想之外的是在传输全体过程大体非常稳定(绿色线相称平直),只有在操作 NAS 的时候轻微有所颠簸,以是说 DS716+ 的写入性能方面完备没必要担心,除非硬盘有瓶颈。

接着是局域网 DS716+ NAS 到 PC 传输大文件的速率,虽然起伏颠簸比 PC 到 NAS 的传输大了点,但是可以看到整体还是比较稳定,紧张是其他任务的实行轻微滋扰了下,不过其速率仍处于千兆环境下比较极限的水平,均匀 110MB/s 旁边,没有什么可吐槽之处。

关于碎小文件的传输就不测试了,在进行一些杂志和音乐的拷贝中,实在传输速率打了很大的折扣,毕竟小文件对瞬间写入和读取的处理能力加重了不少,就算是两台 PC 之间也很难担保满速。
群晖提到了另一个速率标准,也便是启用 AES-NI 硬件加密引擎之后的文件传输速率。
首先来说一下如何实现硬件加密,操作很大略,在 file station 中新建共享文件夹时,勾选“加密此共享文件夹”,然后输入加密密钥,接着勾选“开机时自动装载”即可,当完成之后一样平常都会有一些提醒事变,至于其他选项如权限干系的东西,就根据自定义即可。

下面是 PC 到 DS716+ NAS 传输大文件加密的过程,在处理加密数据的情形下,均匀传输速率也有 70 MB/s 旁边,与上面非加密时的出入比较大,不过这个速率解释效率也相称不错了,而且在 NAS 到 PC 读取方面与非加密的速率无差异,以是正常利用时的读写你不会感想熏染到与跑满千兆有太大的差别,同时又能无缺的通过加密保护数据。

总之,在传输速率方面,由于当前环境非万兆局域网,也非启用双网口接网线,官方标称在启动 Link Aggregation 情形下“均匀每秒 223 MB 的读取速率以及每秒 137 MB 的写入速率”肯定没有得到表示,相信真正组万兆局域网的家庭也很少,包括小企业亦是如此,而大企业用户或许会采取比 DSM 716+ 更高档级更多盘位的群晖 NAS,而且还哀求比 7200 转机械硬盘更高档级的固态硬盘,以及双 LAN 口通通用上。

以是,就目前测出来的速率已经十分心满意足,家庭和小企业日常利用不会有明显瓶颈,更关键之处便是,DS716+ 在测试过程中表现极为稳定,没有涌现大幅颠簸,解释在担保高传输效率方面相称精良。

-- 新文件系统 Btrfs

群晖在先容 DS716+ 时还提到了另一个关键特性,那便是 Btrfs 文件系统带来的“快照与复写”技能,这是差异于入门级群晖 NAS 的亮点功能之一,重点在于确保数据完全性,企业尤其须要。
详细来说,Btrfs 的历史可以追溯到 2007 年,但在多个组织的共同开拓下,第一个稳定版在 2014 年 8 月份才完成,其浸染在于办理企业储存系统的老问题,比如容错、不易管理和数据保护等问题。

那么 Btrfs 有什么好处呢?主要的有三点:元数据镜像,提升数据可用性;自动数据侦测和修复;快照与数据保护。
个中元数据的完全性方面,通过 Btrfs 可以做到将两份元数据储存于一个储存空间,即便硬盘损毁亦能数据还原。
而自动数据侦测和修复,紧张是对创造的验证的元数据涌现比对缺点,立即自动修复,还能供应日志以便快速掩护。

至于数据快照和保护,字面上该当很随意马虎理解,便是你可以在任何韶光点利用快照还原损毁的数据。
相信更多的用户最关心的也是这个主要特性,以是直接试用一下这部分内容。
须要把稳的是,在之前创建储存空间时,按照引导提示的操作就一定要选择 Btrfs 文件系统,而不是传统的 ext4 文件系统。

当完成创建之后,“存储空间”这一项会显示当前储存的基本信息,可以看到这里组的是带数据保护的 RAID 1,并且文件系统为 Btrfs。

开启快照的功能就要到 Data Protection Manager(数据保护管理)这个运用中去,“总览”中可以看到目前还没有开启,由于 DSM 默认是不开启快照功能的。

“快照”这一项,所有创建的共享文件夹均未受到 Btrfs 文件系统的保护

直接选择一个文件夹测试,点击“拍快照”,按提示完成即可。
运行快照创建操持时,快照有可能会被自动删除,以是最好勾选锁定。

设置完造诣显示“受保护”了,完成的速率非常快。

快照文件夹会以“#snapshot”的文件夹默认建立在受保护的共享文件夹当中,file station 和 PC 都可以直接查看到。
群晖称截取快摄影当于复制功能,确实如此,每一份快照的总大小与原共享文件夹中的所有文件的总大小基本保持同等。
有须要的话,你也可以进入快照的文件夹,快速直接的查看备份的内容。

下面就试一试还原功能,先在 file station 中试着删除受保护共享文件夹中的某个文件:

那这个被删除的文件不见了怎么办呢?该去哪里找回来呢?毕竟是误删的数据。
实在很大略,连续在 Data Protection Manager 界面中,选择“还原”这一项,在已经拍下的快照中,操作“还原到适当位置”就可以实行了。

选择好须要还原的快照韶光点,确定之后误删的文件立即规复到原来的位置,而且文件数据完全性没有丢失。
有一种情形,也便是当你删除多个文件后,如果希望须要还原所有文件,此时也可以直接通过 file station 中相应的快照文件夹找回误删的文件,利用起来也挺方便。

Btrfs 文件系统供应了尖真个快照技能保护数据,刚才只是手动的利用手动规复,但并不是每时每刻都有韶光去拍快照,那么此时就要利用到自动实行的“快照操持”了。
DSM 供应了多种操持的可定制性,即便频繁的排程备份也能在实现每五分钟一次,自动实行实时数据备份。

万一快照操持频繁备份过多担心占用储存空间越来越多怎么办?不用担心,关于快照保留 DSM 也供应了详细的性子策略,完备可以依照个人需求选择保留每小时、每天或每周的快照数量。
不过默认是最高 256 份,对付一些重复或不主要的快照,DSM会自动智能的删除,对付韶光太长的快照实在保留的意义不是非常大。

其余,当通过 PC 编辑共享文件夹的文件时,弄混乱出错了或者被人动了手脚,无论是全体文件夹还是单个文件,都可以通过文件夹或文件的属性将以前历史版本还原。

Btrfs 文件系统的体验就到这里,实在利用快照功能,至少对付数据被修正、移动或删除的担心也得到了大大的肃清,由于你在任意韶光点还原数据,相称于为自己的数据进行了多一份保护。
要说唯一 DSM 要改进的地方就在于快照文件夹的可见性,平时在其他设备上访问 NAS 自然看不到,但是在 file station 中并不是隐蔽状态,随意马虎造成误操作快照的可能性,而且快照多了之后会更混乱。

-- 4K 视频

群晖官方为一部 BAS 升级如此强大配置用来干什么呢?前面我们也已经说了,那便是“提升用户体验”,不但是单方面操作体验,包括多任务的实行,以及其他功能的扩展,尤其以企业运用层面为主,自然还包括家庭用户关心的 4K 解码。

按照群晖官方的说法,DS716+ 搭载硬件加速转码引擎,能转文件并串流 H.264 4K 以及 1080p 视频至高分辨率电视、数字播放器、手持设备以及电脑,让你更轻松方便地不雅观看视频,不再须要安装第三方播放器。

不得不说, DS716+ 在 4K 解码和转码方面,功劳当属英特尔 Braswell架构的 N3150 四核处理器,支持 Quick Sync Video 硬件加速。
根据群晖的官方解释,DS716+ 紧张支持的 4K 2160p (4096 x 2160 或 3840 x 2160) 视频格式包括 MP4、AVI、TS、WMV、MPG、MOV、MKV 和 M4V 等等,编解码器为 H.264(AVC),支持最大帧每秒 (FPS) 为 30,最高支持一起在线转码。

先来试播一部 MP4 格式的 4K 硬盘,视频编码为 h.264,aac 音频,码率大概为 81570Kbps

可以看到,解码无压力,Ffmpeg 解码大概仅耗费了 10% 的 CPU 资源,数据传输 10MB/s 至 20MB/s 旁边,内存占用率上升到 11%。
比较之下,如果用不支持 4K 解码的 CPU 或显卡播放则占用率非常高,比如通过 E3 1230 v2 软解占用会高达 65% 旁边的占用。

接着来第二部 4K 视频测试,视频编码信息与上一部较为靠近

结果与之前差不多,CPU 的占用率不会超过 15%,搭载 N3150 处理器的 DS716+ 在 4K 解码能力上让人信服。

那么 HEVC h.265 编码的 4K 视频,有没有可能完成解码呢?

很显然,这对 DS716+ 来说非常困难,解码时 CPU 飙升到 60% 以上,内存占用率更是坚持在 30% 旁边。
虽然能涌现画面,但是每一段串流的视频都是断断续续,已经不在专长范围内。
实在这个占用率并不算得非常吃力,但是对付有 H.265 4K 需求的,至少目前 DSM 版本 DS 716+ 并不适宜,比较 DS216 Play 略逊一筹。

移动设备端,得益于 N3150 的解码能力,通过在 DS Video 设置好转码选项之后,串流过来也能顺利播放了。
不过,首先条件是 AC 千兆无线路由器,再者手机也必须支持 ac Wi-Fi 网络(比如 iPhone 6s 无线传输达 867Mbps),否则会由于网络环境不好而涌现明显卡顿。
而在外出 4G 网络下,可能就要设置降落画质了,把稳在 4G 网络下看 4K 流量也是齐刷刷的掉。

更多 4K 影片测试之后我们创造,DS716+ 播放 4K 高清视频时 CPU 占用率多数情形坚持在 16% 以内,至于实际不雅观看体验这里要说一说,对付体积不大、码率没那么高的 h.264 编码 4K 视频,相比拟较流畅,不过只要体历年夜一点或者码率高一点,CPU 解码后再串流到浏览器来播放,就会产生些许卡顿觉得,拖动略有延时,这些有可能是 DSM 5.2 没有针对硬件优化好 4K 解码的问题。

普通 h.264 编码的 1080p 的视频,DS716+ 解码如今已经毫无压力,而且还支持四路输出播放,只是 Video Station 默认是不能 DTS 音轨的,由于有容许证限定,只能找第三方办理方案。
值得夸奖的是,Video Station 自动补充媒体信息包括封面、演员角色和剧情的功能十分实用,省去很多手动管理的麻烦。

测试之后有话说在前头,大概 DSM 5.2 实在对 4K 的支持并不那么空想,更多的还是要看底层升级的 DSM 6.0Beta 系统,由于新版中已经加入了针对 4K 视频的内存布局设置。
其余,N3150 的核显目前英特尔方面已经放出解码 h.265 的驱动,Linux 估计也快了,相信 DSM 后续更新版本会很快加入支持。

小结

由于韶光关系和测试环境限定,DS716+ 的功能体验就到此为止了,一些新的企业功能和最近盛行的 Docker 往后有韶光再给大家先容,对付群晖 DSM 很多基本功能,想必有理解过群晖的朋友都已经十分清楚了,就不一一体验了,还是要非常感谢群晖供应体验机会。

体验下来,作为群晖的高端产品,DS716+ 在 NAS 的表现上没有让人失落望。
其最根本的多家庭设备访问早已不是问题,无论是蓝光碟机、盒子、智好手机还是平板电脑,局域网内访问 NAS 上的媒体内容完备没有任何问题,随时随看。
而且文件分享早已不限于本地局域网,利用大量精良 DS 移动版套件外出也能通过智好手机和平板电脑非常便利的访问和管理 。

在 4K 开始盛行的时期,DS716+ 更能知足追求超高清视频用户的需求,不仅能够轻松解码 h.264 编码 4K 视频,而且实时转码的功能,让移动设备不再须要安装第三方播放器也能轻松体验到 4K 的画质。
不过,在 4K 解码和串流这方面还须要 DSM 系统进行改进和优化,内置的解释书也没有对更新进行更多的解释,家庭用户新手可能上手就会更慢一些,只期待 DSM 6.0 能够加以完善。

而 DS716+ 对 AES-NI 加密和新文件系统 Btrfs 的支持,使其更加适宜在小型企业中利用,Btrfs 文件系统由于供应了更佳的管理性和完善的数据保护,相称于节约了数据备份和储存的本钱开支。
个中最令人印象深刻的自然是快照还原功能,快速、利用大略单纯,“随时快照、即时还原”,还能自行设置拍快照操持和智能管理,专业用户和小企业在日常利用和管理上的容错率大大增加,对数据保护方面更无后顾之忧。

总的来说,DS716+ 是一款无论是性能还是功能都更强大的 NAS,兼具网络存储和数据中央的特性,并且延续了群晖 NAS 高可靠性和稳定性的品质,对付追求 4K 媒体的家庭用户,或者大量数据变动须要安全保护的中小企业而言,标杆机型 DS716+ 是不可多得的选择之一。
