杨哥那个VBAT_SYS是啥意思？

一、回顾苹果6电源电路

本日我们一起来聊聊这个单词。
我们先来回忆一下在苹果手机中主电源U1202的自身供电。

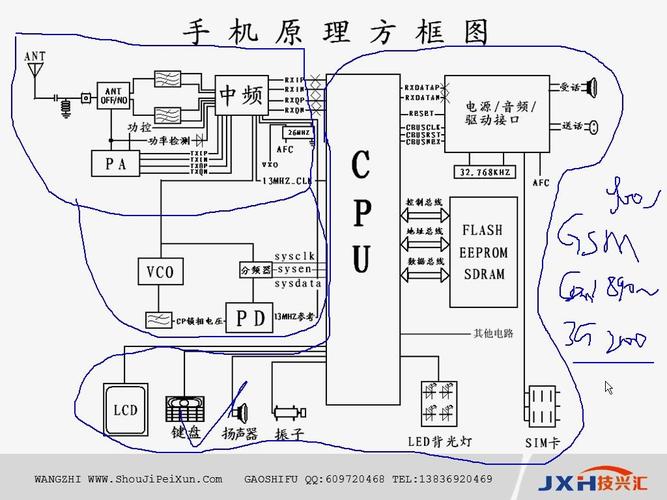

看下图：

电池座J2523的1脚、7脚送来PP_BATT_VCC,经由A1、B1、C1、D1脚进入充电管理IC U1401，再通过A2、B2、C2、D2脚送出PP_VCC_MAIN，这个电压紧张为主电源U1202供电，在苹果6的手机中这个充电IC芯片紧张浸染便是反极性保护浸染，避免接反烧坏电源IC,造成更大损伤。

二、从华为MATE20看VBAT_SYS

那么VBAT_SYS就相称于PP_VCC_MAIN，这个英文标识在华为手机图纸中常常看到。
我们本日以华为MATE20为例，解释一下这个英文的含义。

国产手机芯片的集成度非常高，常常研究国产手机的朋友都知道，国产手机没有苹果手机那么多芯片，紧张是很多集成在了一起。
比如AP和BP。
不再举例。

电池做J1501的1、2、9、10、13、14脚输出VBATT,送到充电管理IC U1603的A1、B1、C1、D1、E1脚，再从该芯片的A2、B2、C2、D2、E2脚输出，输出后，就改名为VBATT_SYS。

然后为系统主电源IC U1000供电、为U1201供电、为大核、中核供电电源芯片U1301供电、为小核供电电源芯片U1302供电。

在华为手机里面起到一样的功能，充电IC U1603也担当一个反极性保护浸染，我觉得，这个国产芯片的设计该当比苹果的那个充电IC功能更强大。

国产手机，由于图纸比较少，给维修带来了很多不便，最好按照芯片进行维修，探求一样的芯片，参照比拟，查找故障。
