TMC2240是一款智能高性能步进电机驱动器IC，具有串通信接口 (SPI、UART) 和广泛的诊断功能。
它结合了业界最前辈的步进电机驱动器，该驱动器基于256微步细分和两个完备集成的 36V 、3.0A MAX H 桥以及无耗散集 成电流检测 (ICS)。

TRINAMIC的stealthChop2TM 斩波器确保绝对无噪音运行，并结合最大效率和最佳电机扭矩。
高集成度、高能效和小形状尺寸可实现小型化和可扩展系统，以供应具有本钱效益的办理方案同时供应一流的性能。
H桥FET具有非常低的阻抗，从而导致高驱动效率和产生的热量最少。
范例的总 Ron (高侧 + 低侧) 为0.23Ω。

每个H桥的最大输出电流为IMAX=5.0AMAX，受过流保护(OCP)限定。

功能跟特点

● StealthChop2™静音电机掌握

● SpreadCycle™ 高动态电机掌握斩波器

● StealthChop 和 SpreadCycle 的无抖动切换

● StallGuard2™ 和 StallGuard4™ 无传感器电机负载检测

● CoolStep™ 电流掌握可节省高达 75% 的能源

● 被动制动和空转模式

● 电机相位和芯片温度丈量

● 通用仿照量输入

● 全面保护和诊断

● 过压保护输出

运用领域

● 纺机, 缝纫机, 针织机

● 实验室和工厂自动化

● 3D 打印机、ID 打印机/卡片打印机

● 移液设备，医疗设备

● 办公自动化和纸张处理设备

● POS 、赌钱机、推拿椅

● ATM 、现金回收机、票据盖章机、 自动取款机

● CCTV, 安防

● 泵和阀掌握

● 定日镜和天线定位

T

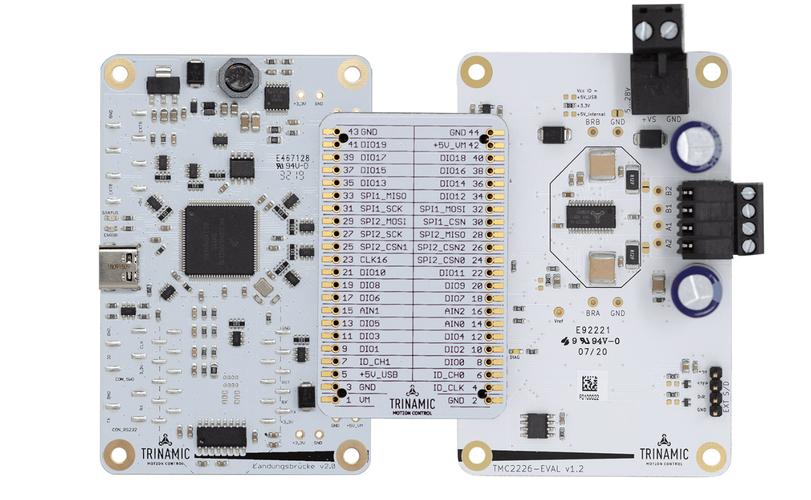

TMC2240 产品图

TMC2240 产品简化框图
