随着网络的遍及,无线路由可以说是走进千家万户了,无线路由在家里为我们供应无线网络连接做事。但是大家理解无线路由里面的东西吗,本日我们就拆开看看。我们本日找到的是主流的TP-LINK的无线路由器,接下来都因此TP-LINK无线路由进行拆卸和拍摄。
LP-LINK无线路由(正面)
背面密密麻夏布满了小孔,这些小孔紧张用于主板的散热。背面还有两个挂钉子上的开孔,可以方便的将路由器固定在墙壁上。

LP-LINK无线路由(背面)
拆开背面的两颗螺丝刀,还须要撬开边上的这些卡扣,仔细看下图的卡扣下次就知道该当怎么解开这些卡扣。
顶部外壳
内部构造十分大略,一块主板、两根线连到天线上,主板上一排led指示灯和一排网络接口。最大的长条的芯片为64Mb Zentel DDR1 SDRAM内存。主控采取QCA9533,处于中央位置上。无线LAN功放芯片为 sige 2576L位于天线连接主板处。全体布局设法简洁利落。

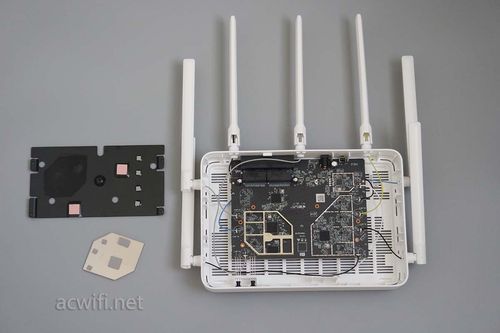

内部主板
凑近去看看,有封装很小的电阻和电容,看起来十分的都雅。
一排LED灯泡
侧面一排有线网络插口,灰色的为进线,黄色的为涌现。
一排网口
背面没有任何的元器件,加上底板是镂空的,可以很好的从底部散热。
主板背部
天线与路由主体连接十分牢固,只是我想拆开这根天线看看里面有什么神器的东西没有,很是好奇呢。
个中一根天线
奈何,废了九牛二虎之力也没有拆开,反正便是很稳定。这个不能暴力拆卸,等会还要装好的,不然家里就没有wifi可以用了。
拆开天线
我家里已经有段韶光没有网络了,我得快点把路由器装上去了。
