2024(春季)亚洲充电展,3月20-22日将在深圳举办,届时将有多家快充芯片企业参展,并发布多款新品和参考设计。

快充规范重大升级

2021年5月份,USB-IF协会正式发布了USB PD3.1快充标准,将最大充电功率提升至240W,同时新增28V、36V、48V三组固定输出电压档位,以及15V-28V、15V-36V、15V-48V三组可调电压档位(简称AVS)。

快充新篇章十一家厂商推出25款PD3.1快充协议芯片_芯片_协定 快充新篇章十一家厂商推出25款PD3.1快充协议芯片_芯片_协定 互联网

最新USB PD3.1快充标准是USB PD3.0标准的进阶版本,PD3.1涵盖了PD3.0的内容,可以完备向下兼容;同时在标准的称呼方面,USB PD3.0也逐渐被USB PD3.1 SPR取代,SPR指的是标准功率范围,当PD快充产品的功率在100W以内时,都可以称之为USB PD3.1 SPR。
当产品功率大于100W时,就属于USB PD3.1 EPR(扩展功率范围)设备。

快充新篇章十一家厂商推出25款PD3.1快充协议芯片_芯片_协定 快充新篇章十一家厂商推出25款PD3.1快充协议芯片_芯片_协定 互联网
(图片来自网络侵删)

对付电源产品而言,为了知足USB PD3.1 EPR的运用需求,快充充电器中险些所有的元器件都迎来了全新的寻衅,尤其是电源芯片、协议芯片、MOS、电容、变压器、连接器等。

PD3.1快充协议芯片盘点

充电头网精心统计了参与2024(春季)亚洲充电展的浩瀚快充芯片企业所推出的多款USB PD3.1协议芯片。
并将这些信息汇总整理形成了下表,详细展示了各家企业的主打产品及其干系封装特点。

SOUTHCHIP南芯

上海南芯半导体科技株式会社(简称:南芯科技,股票代码:688484),是一家专注于电源、电池管理和嵌入式的高性能国产半导体设计公司,拥有 Charge pump、DCDC、ACDC、有线充电、无线充电、快充协议、锂电保护、汽车电子等多条产品线,基于自主研发的升降压充电、电荷泵和 GaN 直驱等核心技能,推出了多款明星产品,得到业内广泛认可。

南芯科技能够供应从 AC 到电池的端到端有线、无线完全快充办理方案,产品覆盖 10W 到 240W 功率等级范围。
电荷泵和升降压开关充电系列快充产品冲破国外垄断,通过了国内外多个有名品牌智好手机、平板电脑等厂家认证并已实现大规模量产;DCDC、有线充电、无线充电及嵌入式协议类产品在消费、泛工业等市场被广泛采取;并且,多类产品已通过 AEC-Q100 车规质量认证,能够供应完全的车载无线、有线充电方案,于多款车型中实现前装量产。

南芯科技拥有强大的研发及系统团队、独立的品质管控团队以及贴近客户的发卖和支持团队,为高质量的产品开拓设计保驾护航。
南芯科技得到了高下游家当链与成本的广泛认可与支持,得到了上海集成电路家当基金、中芯聚源、红杉成本、OPPO、vivo、小米等的成本加持,助力公司持续、快速发展。

南芯科技产品已在光彩、OPPO、vivo、小米、遐想、三星、Anker、紫米等产品中频频亮相,在多款汽车品牌前装产品顺利量产,证明了其产品在性能、品质和本钱等方面的诸多上风。
南芯科技秉承“韶光优先,性能优先”的产品理念,坚持“开拓进取,不断创新”的公司文化,致力于为客户供应高性能、高品质与高经济效益的系统办理方案。

南芯,为效率而生。

南芯SC9712A

SC9712A是一款高度集成的双端口快充SoC芯片,支持多种快充协议。
SC9712A整合了36V高效同步降压掌握器,具有最大7A输出电流,并具有可配置80k~600kHz的开关频率,还配备了一组Type C接口和2个DPDM快充协议掌握接口,可以最大程度地减少了外部元件,实现了双USB端口(1C1A,Type C+ USB A)的快速充电功能,为便携设备,如电脑、平板电脑和手机等供应高达140W的充电功率。

SC9712A的Type C端口是DFP端口,支持Type C协议和USB PD 2.0/3.0/3.1协议。
其DPDM接口还可以支持Apple 2.4A/BC1.2/DCP/HVDCP/FCP/SCP/UFCS等快速充电协议。
其余,南芯SC9712A成功通过了UFCS领悟快速充电功能认证,证书编号0302347160790R0M-UFCS00042。

展会预报

上海南芯半导体科技株式会社参加充电头网主理的2024(春季)亚洲充电展,展位号位于B区B09、B10、B27、B28,3月20-22日欢迎到临展会现场互换、洽谈。

Ismartware智融

珠海智融科技株式会社成立于2014年底,总部位于广东珠海,全国设有深圳、上海、成都等多个分、子公司。
智融科技是一家专注于电源管理芯片领域的数模稠浊芯片设计企业,主营业务为电源管理芯片的研发、设计和发卖。
智融科技多年来深耕数模稠浊芯片,产品广泛运用于移动电源、车载充电器、氮化镓充电器、户外储能电源和智能插排等设备。

在有线快充、无线快充、低功耗高效率电源管理IC等技能领域拥有独家专利,在消费电子及3C配件市场霸占率名列前茅,互助伙伴包括华为、OPPO、遐想、公牛、ANKER、ASUS等海内外一线品牌。
智融科技秉持着聪慧、创新、领悟的理念,致力于为客户供应品质一流,体验优胜的智能芯片产品及办理方案,立志发展成为顶尖的民族芯片企业。

智融SW2335

SW2335 是一款高集成度的快充协议掌握器。
SW2335 内嵌 ARM Cortex-M0 内核,最高事情频率 40MHz,支持 I2C、UART、GPIO 等通用外设接口。

SW2335 集成 Type-C 接口逻辑和PD3.1 PHY,支持 PD3.1、BC1.2、UFCS 以及多种主流的 DPDM 快充协议。
最高可支持 32V电压输出。
紧张运用于适配器、插排、车充等领域。

智融SW2335具备输入欠压/低电保护、输入/输出过流保护、输入/输出过压保护、输出欠压保护、过温等保护机制,采取QFN-20封装。

智融SW2337

SW2337 是一款高集成度的快充协议掌握器。
SW2337 内嵌 ARM Cortex-M0 内核,最高事情频率 40MHz,支持 I2C、UART、GPIO 等通用外设接口。

SW2337 集成 Type-C 接口逻辑和PD3.1 PHY,支持 PD3.1、BC1.2、UFCS 以及多种主流的DPDM 快充协议。
最高可支持 32V电压输出。
紧张运用于适配器、插排、车充等领域。

智融SW2505

SW2505 是一款高集成度的快充协议掌握器。
SW2505 内嵌 ARM Cortex-M0 内核,最高事情频率为40MHz,支持 I2C、UART、GPIO 等通用外设接口。

SW2505 集成 Type-C 接口逻辑和PD3.1 PHY,支持 PD3.1、BC1.2 规范、UFCS 以及多种主流的 DPDM 快充协议。
最高可支持32V 电压输入和输出。
紧张运用于条记本电脑、显示器、移动电源、快充适配器等领域。

智融SW2505具备输入欠压/低电保护、输入/输出过流保护、输入/输出过压保护、输出欠压保护、过温等保护机制,采取QFN-28封装。

智融SW2507

SW2507 是一款高集成度的快充协议掌握器。
SW2507 内嵌 ARM Cortex-M0 内核,最高事情频率 40MHz,支持 I2C、UART、GPIO 等通用外设接口。

SW2507 集成 Type-C 接口逻辑和PD3.1 PHY,支持 PD3.1、BC1.2 规范、UFCS 以及多种主流的 DPDM 快充协议。
最高可支持32V 电压输入和输出。
紧张运用于条记本电脑、显示器、移动电源、快充适配器等领域。

智融SW3560

SW3560 是一款集成 7A Buck 掌握器,支持 140W(28V@5A)功率输出,且支持 PD3.1 等多快充协议的 C+A 双口 SoC。

SW3560 内嵌 ARM Cortex-M0 内核,集成 Type-C 接口逻辑,PD 3.1 PHY,UFCS PHY,SCP/AFC PHY,TFCP PHY 以及 QC/PE/SFCP 等快充协议检测电路,外围只需少量的器件,即可组成完全的高性能的 C+A 双口快速充电办理方案。

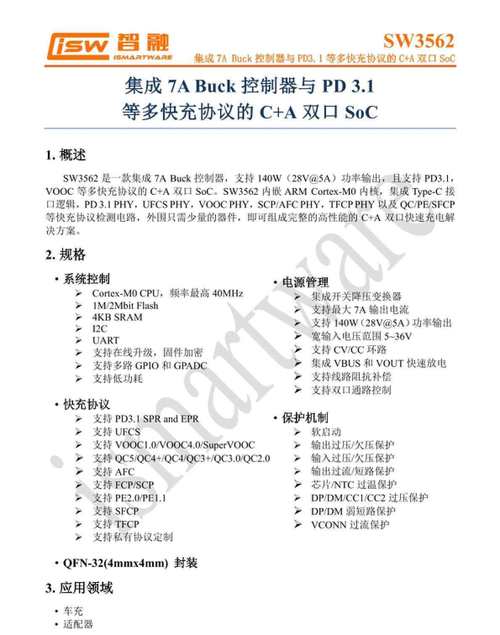

智融SW3562

SW3562 是一款集成 7A Buck 掌握器,支持 140W(28V@5A)功率输出,且支持 PD3.1,VOOC 等多快充协议的 C+A 双口 SoC。

SW3562 内嵌 ARM Cortex-M0 内核,集成 Type-C 接口逻辑,PD 3.1 PHY,UFCS PHY,VOOC PHY,SCP/AFC PHY,TFCP PHY 以及QC/PE/SFCP等快充协议检测电路,外围只需少量的器件,即可组成完全的高性能的 C+A 双口快速充电办理方案。

智融SW3566

SW3566 是一款集成 7A Buck 掌握器,支持 140W(28V@5A)功率输出,且支持 PD3.1 等多快充协议的 C+C 双口 SoC。

SW3566带有软启动功能,具有输出过压/欠压、输入过压/欠压保护、输出过流/短路保护、过温保护等保护机制,采取QFN-32封装。

SW3566 内嵌 ARM Cortex-M0 内核,集成 Type-C 接口逻辑,PD 3.1 PHY,UFCS PHY,SCP/AFC PHY,TFCP PHY 以及 QC/PE/SFCP 等快充协议检测电路,外围只需少量的器件,即可组成完全的高性能的 C+C 双口快速充电办理方案。

展会预报

珠海智融科技株式会社参加充电头网主理的2024(春季)亚洲充电展,展位号位于A区A12、A13,3月20-22日欢迎到临展会现场互换、洽谈。

Powlicon宝砾微

深圳宝砾微电子有限公司2015年创立于深圳,创始人均来自于美国著名半导体公司,有多年的电子行业研发、运营及管理履历。
深度的系统和运用知识、强大的电源管理芯片设计及创新能力、以及受专利保护的定制工艺是我们的核心竞争力。
公司专注于为用户供应具有创新性、高性价比、高集成度的电源管理芯片,团队在DC-DC、AC-DC、电池管理以及数模稠浊SOC干系市场有多年的积累及耕耘,给用户供应了领先于市场的办理方案,并且与国内外领先的代工厂和封装厂商都有良好的互助关系。
产品广泛运用在新能源汽车、移动储能,智能工控,医疗,通信及消费电子等领域。
公司致力于成为客户身边的电源和电池管理芯片专家!

宝砾微LYF62001

宝砾微LYF62001是一款集成多种快充协议的高效双向同步升降压掌握器芯片,支持1至6串4.2V和3.5V的电池充放电以及1A1C口运用,专为利用Type-C端口和PD协议的快充运用而设计。

LYF62001具备编程为降压充电、升压充电或升降压充电的功能。
通过I2C接口,它能够与MCU进行通信,并实现对电池和总线终真个高电压感应。
此外,它还具备准确丈量电池电流、总线电流和USB端口电流的能力,采取轨到轨电流感应技能。
为了确保USB端口的通信旗子暗记稳定,LYF62001还供应了CC1、CC2、DP、DM通信旗子暗记的高电压隔离功能。

LYF62001具备在充电模式下升高或降落输入电压的能力,以高效地为电池充电。
它支持涓流充电、恒流(CC)充电和恒压(CV)充电管理,并且可以通过两个12位DAC转换器对充电电流和充电电压进行编程。
通过I2C接口,用户可以轻松地掌握充电/放电模式,并通过I2C编程设置充电电流、充电电压、输出电压和输出电流限定。
此外,LYF62001还监视USB端口的状态,支持A端口和C端口的插入和拔出检测,并供应两个NMOS栅极驱动器来独立掌握电源路径。
用户还可以利用I2C监视DC-DC乃至全体系统的状态。

LYF62001支持市场上主流的快充协议,包括PD3.1、FCP/SCP、BC1.2、QC3.0等。
其VBUS和VBAT电压操作范围广泛,高达32V。
此外,它还并能够对1节至6节电池进行充电管理,支持为4.2V和3.5V电池充电,并且可编程开关频率为150KHz和300KHz。

LYF62001采取QFN5x5-40封装,可为各种快速充电运用如移动电源、电池组、锂离子电池充电器、快速充电适配器等供应一套完全、强大且灵巧的升降压充电系统。

展会预报

深圳宝砾微电子有限公司参加充电头网主理的2024(春季)亚洲充电展,展位号位于A区A20,3月20-22日欢迎到临展会现场互换、洽谈。

Injoinic英集芯

深圳英集芯科技株式会社,于2022年4月19日正式上岸上交所科创板,股票简称:英集芯;股票代码:688209。
公司成立于2014年11月20日,是一家专注于高性能、高品质数模稠浊芯片设计公司,主营业务为电源管理芯片、快充协议芯片的研发和发卖。
英集芯持续推出高性价比的智能数模稠浊芯片,供应的电源管理芯片和快充协议芯片广泛运用于移动电源、快充电源适配器、无线充电器、车载充电器、TWS耳机充电仓等产品。
公司互助的终极品牌客户包括小米、OPPO等有名厂商。

英集芯的芯片产品具备高集成度、高可定制化程度、高性价比、低可替代性的特点,能够缩短客户成品方案研发周期,简化客户产品生产过程,提升产品良率和可靠性,从而帮助客户优化本钱并知足多样化的需求。

未来,英集芯将基于在消费电子领域的上风市场地位,以行业前沿技能和客户需求为导向,发挥自身在电源管理芯片和快充协议芯片领域的研发及设计上风,持续推出具有市场竞争力的芯片及配套办理方案,进一步提升产品的品牌有名度,不断拓展运用领域及下贱客户覆盖范围,致力于成为国际一流的数模稠浊芯片设计公司。

英集芯IP2736

首先先容的是IP2736,协议芯片在充电器中起到非常主要的浸染,协议芯片一方面连接到充电器低级反馈或者次级降压反馈,并通过连接的用电设备,调节充电器的输出电压为用电设备所须要的电压,从而供应丰富的设备支持。

英集芯IP2736协议芯片支持USB PD3.0/3.1协议,支持28V EPR档位输出,支持E-Marker线缆。
同时这颗协议芯片还支持QC5/QC4+QC3+/QC3.0/QC2.0快充协议,支持中国领悟快充标准UFCS,支持FCP/SCP快充协议,支持AFC快充协议,支持SFCP快充协议和MTK PE快充。
手机电脑快充全部通吃,协议支持非常全面。

英集芯IP2736采取44mm,QFN24封装,体积小巧,外围精简,可简化充电器的协议电路设计。
小体积的封装知足多种设计运用。

英集芯IP2738

英集芯IP2738是一颗双路协议芯片,支持双口18-140W快充运用,具备独立的反馈掌握,具备独立的USB PD掌握,相称于两颗IP2736整合到一颗芯片内部,快充规格与IP2736相同。
支持USB PD3.1 28V EPR档位,并支持PD3.0/PPS等丰富全面的快充协议,兼容性非常好。

英集芯IP2738内置四路独立的NMOS驱动,可用于多个接口输出掌握,掌握多个VBUS开关管进行输出端口切换以及两路电源并联掌握,并且支持双路独立的过流、过压以及短路保护,确保利用安全。

IP2738采取QFN32进行封装,具备高集成度与丰富的功能,在运用时仅需极少的外围器件,可有效减少整体方案的尺寸,降落BOM本钱。

英集芯IP2738U

英集芯IP2738U是一款适用于多个USB端口的快充协议掌握芯片,支持双口18-140W快充运用,具备独立的反馈掌握,具备独立的USB PD掌握,IP2738U为IP2738的升级款,在IP2738的根本上增长了UFCS通用快充协议。

英集芯IP2738U集成了双口USB PD3.1与市情上主流的快充协议,集成了双口Type-C与对E-Marker线缆的识别和支持,通过了UFCS领悟快充认证,并向下兼容BC1.2、APPLE、SAMSUNG等手机快充。

在IP2738U的内部集成了双路独立可编程的电压、电流环路掌握与双路低端电流检测,支持线损补偿功能。
IP2738U支持多种电压调度办法,可双路独立掌握PWM controller feedback、支持双路独立驱动掌握光耦与I2C接口掌握。
其集成4路独立NMOS驱动与2路独立NMOS压差检测,内置自动掌握泄放功能与支持待机低功耗模式。
同时IP2738U具备双路独立输出过流、过压、短路保护与最多4路NTC过温保护,内置NTC开路检测,支持双组DP/DM/CC1/CC2过压保护且均支持20V高耐压,最大程度保护设备的安全。

IP2738U可以根据不同的利用需求与场景进行灵巧定制,并支持在线升级,可在3V~25V的电压下稳定的进行事情,采取QFN32进行封装,可广泛运用在多口充电适配器、移动电源、车充等单向输出运用中。

英集芯IP2756

英集芯 IP2756 是一款集成多种协议,用于 USB 端口的快充协议掌握 IC,支持多种快充协议,包括 PD2.0/PD3.1 SPR&EPR36V、HVDCP、QC5/4+/3+/3.0/2.0、VFCP、UFCS、Apple 2.4A、BC1.2 以及 SAMSUNG 2.0A。
为适配器、车充等单向输出运用供应完全的办理方案。

IP2756 供应了更高的耐压等级,支持 EPR 28V~36V精简外围的设计,通过扩展可以支持EPR48V并供应更大的存储空间。
在多协议运用上,客户不用再做协议的取舍,能够供应更高的ESD防护能力,有效提升产品可靠性,支持更大的电流范围。

展会预报

深圳英集芯科技株式会社参加充电头网主理的2024(春季)亚洲充电展,展位号位于A区A21,3月20-22日欢迎到临展会现场互换、洽谈。

UNICMICRO广芯微

广芯微电子(广州)株式会社聚焦光伏新能源、物联网、工业掌握和汽车电子家当,为客户供应差异化的微处理器芯片与性能卓越的仿照与射频前端芯片,以及低功耗IoT方案平台,数字电源方案平台和电机掌握方案平台。

广芯微是广东省集成电路行业协会副会长单位、广州市半导体协会副会长单位,同时也是广东省促进企业投资协会的副会长单位,及其集成电路专业委员会的会长单位,公司在2019年得到“高新技能企业”认证,在2020年得到“广州嫡之星”称号,在2021年入选广州市黄埔区“瞪羚企业”、第一批广州市“专精特新”造就企业和“粤港澳大湾区新经济先锋企业50强”,在2022年入选广州未来独角兽创新企业和广东省“专精特新”企业,在2023年入选国家级“专精特新”小巨人企业。

广芯微注册于2017年9月,公司总部设立在广州市黄埔区,在上海、苏州和深圳设有子公司或分公司,公司拥有从产品定义、芯片设计、软硬件开拓到系统办理方案设计的全方位技能团队和封装、测试、量产生产管理运营团队。
成立至今,广芯微已成功量产多款产品,在储能、工业掌握、康健医疗电子、聪慧家庭、传感器与表计等领域已经得到了广泛的运用。

广芯微UM3506

广芯微UM3506-BPQH SOC芯片是一颗支持PD3.0、3.1规格的快充掌握器,具备全功能的SRC/SNK/DRP支持能力,同时也可以支持EMARK电子标记的SOP'报文交互功能,全面知足PD3.0,PD3.1规格,支持SPR,EPR(PD3.1)模式,以及PD报文的chunk模式和260bytes 长包。
芯片内置高压LDO,支持3.3-24V供电,利用灵巧。

UM3506具有2对DP DM引脚,支持BC,QC等协议。
支持可持续升级和灵巧扩展。
芯片内置高性能32位RISC-V内核,主频最高为33MHz,内置8KB SRAM和256KB FLASH,内置15通道12位ADC用以电压和电流采样,内置2路UART和2路I2C以及一起SPI接口,支持低侧电流检测,利用QFN32封装。

展会预报

广芯微电子(广州)株式会社参加充电头网主理的2024(春季)亚洲充电展,展位号位于B区B26,3月20-22日欢迎到临展会现场互换、洽谈。

VIA威锋电子

威锋电子从事设计、研发及发卖USB干系掌握芯片,产品涵盖主机端至周边装置,拥有USB4、高速传输、USB Type-C、USB PD等核心技能与芯片方案,产品运用于高速传输及充电干系的周边装置,领先行业的技能带给市场新颖的运用商机。

威锋VL108

威锋VL108是一款高度集成的单芯片DisplayPort Alt模式和PD 3.1掌握器芯片,专为USB-C设备设计,可用于支持带有充电功能的USB-C多功能拓展坞。
VL108内置了USB-C充电UFP,可通过DP Alt模式或USB4 DP隧道办法实行视频输出功能,同时在检测到外部电源后为连接的PD主机供应充电。
VL108供应两组UFP CC引脚对,可选择用于总线供电或自供电运用。
它还集成了两个USB-C DRP DFP,可以连接到USB-C电源适配器以为PD主机充电,也可以连接到USB-C设备以进行数据传输。

UFP和两个DFP均支持最新的PD3.1 EPR规范,可支持48V 5A(240W)的功率输出。
此外,两个DRP DFP还集成了D+/D-充电ePHY,支持利用D+/D-进行协议握手,然后转换为PD协议以通过UFP输出电源。
无论是哪个DFP端口,都可以按照先插入先做事的原则为主机充电。

VL108的设备策略管理器能够协商DFP和UFP之间的电源规则,从而启用电源充电。
它还支持在电池电量耗尽模式下为主机充电以及快速角色切换。
此外,VL108还具备USB Billboard设备功能,以知足“VESA DP Alt模式在USB Type-C上”的规范。
它还支持智能自动待机功能,当连接接口处于空闲状态时,会自动进入深度省电模式,非常适用于智好手机配件。

VL108内置了RC振荡器、线性电压调节器、Vbus电压和电流检测器,可以通过Vbus电源稳定事情,并监测非常电源行为。
此外,它供应多达17个GPIO引脚,用于特定运用。
SPI接口可支持外部SPI闪存,或与VLI Hub掌握器共享SPI闪存进行固件升级。
固件更新可以通过USB Billboard或I2C从属接口进行。
VL108供应两种封装型号可供选择:QFN 60L(7x7x0.85 mm),支持两个DRP DFP,以及QFN 48L(6x6x0.85 mm),支持一个DRP DFP。

展会预报

威锋电子参加充电头网主理的2024(春季)亚洲充电展,展位号位于B区B61,3月20-22日欢迎到临展会现场互换、洽谈。

Leadtrend通嘉

通嘉科技经营团队拥有电源管理领域丰富的学经历。
专注在ACDC一/二次侧产品开拓,兼具混模(Mixed-mode)及整合型(Comb-type) 设计技能能力,为ACDC中大功率最佳完全办理方案的电源管理 IC设计公司。

通嘉致力于『绿色电源,保重地球』的愿景并以供应ACDC中大功率最佳完全办理方案为义务,秉持『创新,做事,质量,共享』之经营理念,以创新技能供应高性能及高质量的产品和贴近客户做好做事,冀以成为天下级电源管理IC紧张供货商。

通嘉LD6617

LD6617 是通嘉科技最新推出的一款高度集成的 USB PD 3.1 掌握器,集成 32kbyte OTP 和 256+384bytes SRAM 的嵌入式8位MCU、11位模数转换器、壅塞 N-MOSFET 驱动器、并联稳压器、电压/电流监视器和掌握器,外围精简。

通嘉 LD6617 具有 3.3V~45V 的宽事情电压,可以支持 USB PD 3.1 SPR 和 EPR 28V/36V 协议规范,以及如 QC3.0、FCP、AFC 等其他专有协议。
可运用在适配器、墙充、车充等PD充电产品中。

通嘉 LD6617 支持通过 E-mark 电缆的 VCONN 电源掌握,支持 CC/CV 掌握、电容快速放电、可编程电缆补偿、PFC开关掌握等多种功能,具备可编程 OVP、UVP、OCP、SCP、OTP 等多重保护方法。

展会预报

通嘉科技(深圳)有限公司参加充电头网主理的2024(春季)亚洲充电展,展位号位于B区B71,3月20-22日欢迎到临展会现场互换、洽谈。

CPS易冲

易冲半导体成立于2016年,是一家高速发展的高性能仿照及稠浊旗子暗记集成电路芯片设计公司。
公司拥有一支高质量的管理研发团队,团队核心成员均为业内资深专家。

易冲半导体正广泛布局从220V电源到电池的全链路产品,包括:

◆ 无线充电芯片

◆ 快充协议芯片

◆ AC/DC芯片

◆ 线缆芯片

◆ USB端口保护芯片

◆ 开关充电芯片

◆ 电荷泵以及干系电源管理芯片

◆ 车载及工业电源芯片

产品广泛运用于智好手机/穿着、个人电脑、车载电子、智能家居等行业。

易冲CPS8849A

易冲推出了全新一代快充协议IC CPS8849A,其具有多种封装,可根据运用处景的不同灵巧选择,支持市情上所有的主流快充协议,集成MTP,可通过Type-C进行软件升级,为用户供应更加便捷的数据传输和软件更新办法,输出电压可达3V-22V,集成高精度恒压环(CV)和恒流环(CC),以知足PPS,UFCS协议电压电流精度规范,为用户带来更高效、快速、安全的充电体验的同时也能更好的保护用户的设备和电池。

CPS8849支持PD3.1等市情主流快充协议,可用在墙插类AC/DC和DC-DC车载电源等单C和多口扩展产品中。

易冲CPS8849B

CPS8849B是一个高度集成的快充协议掌握器芯片,支持PD3.1、QC2.0/QC3.0、SCP A/B、AFC、Apple等市情主流快充协议,其内部集成了恒压回路(CV)和低侧恒流回路(CC),并具有可编程的参考电压,以知足PD3.1规范哀求。

CPS8849B详细资料。

易冲CPS8860H

CPS8860H是易冲最新推出的一款高度集成的快充协议掌握器芯片,支持 PD3.1、QC2.0/QC3.0、UFCS、SCP A/B、AFC、Apple及 BC1.2 CDP 等市情主流快充协议。

CPS8860H 具备双口快充输出、双端口管理逻辑和功率共享等特点,只需少量外围设备就能构建一个高效且优胜的多协议双端口充电办理方案。

展会预报

成都邑易冲半导体有限公司参加充电头网主理的2024(春季)亚洲充电展,展位号位于B区B92,3月20-22日欢迎到临展会现场互换、洽谈。

Hynetek慧能泰

深圳慧能年夜半导体科技有限公司是一家专注于聪慧能源掌握技能的公司,紧张面向智能快充和数字能源领域,供应高性能数模稠浊芯片产品。
公司总部设立在深圳前海,同时在上海、浙江杭州、美国加州设有研发中央。
慧能泰的核心研发团队来自国内外顶尖半导体公司,拥有强大的研发创新能力。
公司现已获多项授权专利,拥有独立自主知识产权,并于2020年被评为“高新技能企业”。

智能快充

目前,慧能泰已完成了环绕USB Type-C生态链的整体产品布局,开拓并量产了多款产品:供电真个多系列PD Source协议芯片,受电真个高性能PD Sink(PD 诱骗芯片)、Type-C端口掌握器(CC Logic),线缆真个USB eMarker(电子标签芯片)。
成立以来,慧能泰连续推出多款业界领先的产品并广受市场欢迎。
公司芯片出货量2亿颗,标杆性客户有遐想、小米、三星、HP、贝尔金和努比亚等。

数字能源

面向ICT(通信做事器)、数据中央、光伏逆变器、储能等工业运用,慧能年夜半导体持续深耕工业级数字电源掌握和管理芯片的研发,开拓的产品包括数字电源掌握芯片、高压驱动芯片、电源转换芯片和模块。

慧能年夜半导体肩负着“芯聪慧 芯能源,共建绿色未来”的义务,立志成为业界领先的聪慧能源掌握技能供应商。

慧能泰HUSB251

慧能泰 HUSB251是一颗支持USB Type-C DRP的PD协议芯片,芯片支持PPS PDO和EPR PDO,所有的PDO都完备符合USB PD 3.1 Rev.1.8规范,支持28 V EPR FPDO和EPR AVS。
HUSB251支持QC2.0,QC3.0,AFC,FCP,UFCS快充模式,具有非常好的快充兼容性。
芯片内置NMOS驱动,可以利用NMOS进行供电掌握。

芯片内部还集成Vconn供电用于E-Marker芯片检测,引脚耐压为35V,支持可编程的恒压恒流掌握,芯片集成输入过电流保护,短路保护,欠压保护,过压保护,CC引脚和DPDM引脚的过压保护,芯片过热保护。
HUSB251内部集成32位RISC-V MCU和32KB MTP存储器,集成I2C和UART接口。

慧能泰HUSB362

慧能泰HUSB362是一款支持PD3.1 EPR且集成MCU的高性能PD协议芯片,支持多个具有可编程电压和电流的PDO,如PPS PDO、EPR PDO,所有的PDO都完备符合USB PD 3.1 V1.7规范。
其支持EPR模式140 W(28V5A),PPS支持从18W到100W,AVS支持从100W到140W。
目前HUSB362已通过了USB-IF协会的PD3.1合规性测试,TID为9329。

HUSB362还实现了可编程的DPDM PHY,D+和D-引脚可以被配置为支持QC2.0、QC3.0、AFC、FCP和Divider 3的模式,为传统设备供应了很好的兼容性。

HUSB362集成N-MOS驱动,可掌握VIN和VBUS之间是否导通,从而保护与Type-C连接器连接的设备。
其余,其CC1、CC2、D+和D-引脚的高电压容限和保护为系统供应了更多的可靠性。
除此之外,针对LPS(限功率电源),HUSB362也作了充分的保护设计。

HUSB362集成了优质的恒压掌握环(CV)和恒流掌握环(CC),同时集成FB调压模式,可同时运用于ACDC或者DCDC。
HUSB362还集成双环路的设计可让用户采取极简的外围元件实现运用设计,提升空间利用率和设计难度同时降落BOM本钱。

慧能泰HUSB363

HUSB363专为USB Type-C PD产品设计而成。
它能够支持多个可编程电压和电流的PDO以适应不同的运用需求,包括支持PPS PDO。
所有的PDO均完备符合USB PD 3.1规范Rev.1.8。
此外,HUSB363还实现了DPDM充电协议。
D+和D-引脚可以配置,以支持QC2.0、QC3.0、AFC、FCP以及分频3模式,从而为传统设备供应出色的兼容性。

它还集成了一个GATE驱动器,可启用从VIN到VBUS的电压,以保护连接到Type-C连接器的设备。
CC1、CC2、D+和D-引脚的高电压容忍度和保护功能供应了更高可靠性的系统保障。

展会预报

深圳慧能年夜半导体科技有限公司参加充电头网主理的2024(春季)亚洲充电展,展位号位于C区C44,3月20-22日欢迎到临展会现场互换、洽谈。

JADARD天德钰

深圳天德钰科技株式会社创建于2010年,为国家高新技能企业和国家鼓励的重点集成电路设计企业,立足深圳,十年创“芯”发展,不断实现技能打破,为客户创造代价,为股东创造权柄,为公司创造未来。

公司凭借踏实的技能积累、强大的供应链垂直整合能力,精准定位前沿赛道,产品涵盖移动智能终端显示屏驱动芯片、摄像头音圈马达驱动芯片、快速充电协议芯片、电子标签驱动芯片等,广泛运用于手机、平板/智能音箱、智能穿着、快充/移动电源、智能零售、聪慧办公、聪慧医疗、聪慧物流等领域,为客户供应一站式做事平台,市场潜在增长空间广阔。

展望未来,基于智能时期发展须要,公司以人机交互和人工智能物联为发展定位,公司始终专注于移动智能终端和智能物联领域关键芯片的研发发卖,强化技能研发,提升产品附加值,致力于成为移动智能终端关键芯片的领跑者和智能物联市场芯片和方案的创新者。

天德钰JD6628

天德钰 JD6628是一颗高集成度的协议芯片,支持PD3.1和PPS输出,支持3.3-28V输出电压,JD6628集成UFCS,华为SCP和华为FCP,高通QC2.0/3.0/3+快充。
芯片内部集成双路放大器,分别用于恒压和恒流掌握。
JD6628集成100mW Vconn供电。

JD6628支持双路USB-C接口,具备VBUS放电和VCONN放电功能,芯片内置过压保护,欠压保护,过电流保护,短路保护,过热保护。
JD6628采取TQFN44-32L和TQFN55-40L封装,适用于快充充电器,车充等运用。

展会预报

深圳天德钰科技株式会社参加充电头网主理的2024(春季)亚洲充电展,展位号位于C区C58,3月20-22日欢迎到临展会现场互换、洽谈。

Legendary乐得瑞

深圳市乐得瑞科技有限公司成立于2014年3月,是一家专注于USB-C接口掌握芯片的国家级高新技能企业。
目前公司拥有已授权发明专利14项,已授权实用新型28项。
公司核心团队拥有20多年的芯片研发履历。
公司于2015年比多数同行提早一年研发出USB-C接口掌握芯片产品,并持续研发迭代,始终保持前辈技能水平。
经由多年的自主研发,公司先后荣获“深圳市龙华区知识产权上风企业”、“国家级专精特新‘小巨人’企业”等名誉称号。
产品远销环球30多个国家和地区,发卖额累计超10亿,深受海内外客户的同等相信和好评,如小米、遐想、飞利浦,优派,微星等。

乐得瑞LDR6020

乐得瑞LDR6020是带有3组6路DRP USB-C及PD通信协议处理模块和USB2.0 Device模块的16位RISC MCU,拥有USB PD3.1通信功能,具有262字节非折叠PD3.1长数据包通信能力,并且可以通过CC,UART,I2C,USB2.0四种模式进行固件在线升级。

LDR6020采取QFN-32 44封装,拥有13路ADC,28 位双向 I/O 口,1 位输入口,2 路 PWM,可以做定制化功能设计,并且未来还会开放嵌入式云IDE开拓系统。

LDR6020的运用处景非常广泛,比如Type-C多功能转接器,Type-C显示器,Type-C移动电源等等,并且芯片内置I2C Slave通信掌握单元,UART通信掌握单元,可以与其他主控芯片进行通讯协商。

乐得瑞LDR6020P

LDR6020P 是带有 3 组 6 路 DRP USB-C 及 PD 通信协议处理模块和 USB2.0 Device 功能的 16 位 RISC MCU,内置 8K×16 位 MTP 程序存储器(可烧录 1000 次),512 字节的数据存储器(SRAM)。

LDR6020P 内置 5V 的 LDO ,耐压值可达 24V,最大可输出 150mA 以上电流,可用于其他外部器件供电。
内置两组 Type-C 口 VBUS 电压通路。
特殊解释,由于内置 LDO 耐压值最大为 24V,用户须要支持 USB PD3.1 的 28V 及以上电压的,可以采取 LDR6020 搭配外置供电的办法。

展会预报

深圳市乐得瑞科技有限公司参加充电头网主理的2024(春季)亚洲充电展,展位号位于C区C73,3月20-22日欢迎到临展会现场互换、洽谈。

充电头网总结

随着电子设备对功率需求的不断增加,一个能够供应更高功率的统一充电办理方案变得越来越主要。
USB PD3.1不仅有助于简化用户的充电需求,还可以促进便携设备的发展,特殊是对付那些须要大量电力的高性能设备。
例如,对付高端条记本电脑,支持USB PD3.1可以减少对传统互换适配器的依赖,一个充电器即可为其供电,大大增强了出行的便捷性。

在USB PD3.1快充技能发布后,越来越多的厂商开始布局,产品各具特色,涵盖了LLC同步整流、同步降压、协议、E-Marker平分歧的运用,为用户供应了更丰富的选择。
消费者能够根据自己的需求和偏好,轻松地找到适宜的USB PD3.1快充办理方案。
同时,这个良性的市场竞争也在推动着技能的不断进步和创新,为用户带来了更高效、更便捷的充电体验。

大会预报

2024(春季)亚洲充电展期间,3月20日(周三)将会举办2024亚洲快充大会,目前已经有多家有名企业确认出席并揭橥演讲。

标签:

相关文章

IT医药研发,跨界融合,驱动医药产业变革

随着信息技术的飞速发展,IT医药研发成为我国医药产业转型升级的重要驱动力。跨界融合成为医药研发的新趋势,为医药产业带来了前所未有的...

互联网 2024-12-28 阅读0 评论0

IT各省牛人,中国信息产业的璀璨明珠

近年来,我国信息技术产业蓬勃发展,涌现出一大批具有国际影响力的IT企业和优秀人才。他们凭借卓越的创新能力、丰富的实战经验和敏锐的市...

互联网 2024-12-28 阅读0 评论0

IT商务发展,创新驱动,引领未来

随着科技的飞速发展,信息技术(IT)已经成为推动全球经济增长的重要引擎。在数字经济时代,IT商务发展已成为我国经济发展的重要支柱。...

互联网 2024-12-28 阅读0 评论0

IT四少,科技行业的璀璨明珠

随着互联网的飞速发展,我国科技行业呈现出一片繁荣景象。在这片热土上,诞生了无数优秀的科技企业,其中“IT四少”无疑是其中的佼佼者。...

互联网 2024-12-28 阅读0 评论0
