daplink没有一个统一的硬件标准，支持的主控有很多，一样平常采取NXP或ST的芯片。stlink,jlink等烧录器的硬件都可以刷入固件变为一颗daplink仿真器。由于SWD和JTAG时序完备由IO仿照天生和解码，全体代码架构很清晰，可自由伸缩、修正。定制一个和自己硬件匹配的源码也不难做到，这样即便一个最小系统板也刷成daplink仿真器，下面便来设计一个自己的DAPLINK烧录器。
硬件参考电路：烧录器主控：stm32f103cxt6USB口：Type-CUSB列举办法：PNP三极管掌握低电平列举事理图
USB连接器电路，由三极管列举掌握1.5K上拉电阻，数据线串联两颗22R的匹配电阻，采取Type-C接口可正反插利用。
（图片来自网络侵删）
USB口5V输入接入一颗1206封装的自规复保险丝，用于避免电路短路引起的破坏。然后利用一颗RT9193-LDO（5V-3.3V）给仿真器电路供电。
MCU-CTRL：stm32f103cxt6芯片最小系统电路。包含复位和boot选项等
XTAL：8MHZ晶振，给主控芯片供应驱动时钟
DOWNLOAD：预留GND,SWD,CLK三线用于给仿真器刷入固件利用
STATUS-LED：两颗LED指示灯用于显示DAPLINK仿真器的事情状态

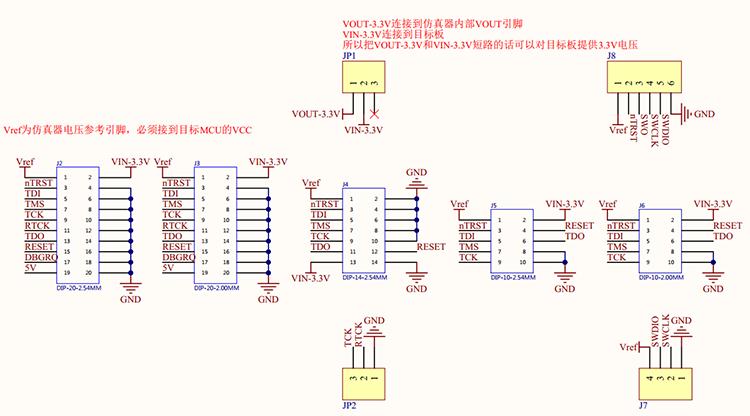

CONNECT：仿真器对外连接端口，包含虚拟串口、SWD接口、对外供电接口（5V,3.3V)等
关键IO清单：LED-COM：连接成功指示灯LED-RUN：正在运行指示灯SERIALRX/TX：虚拟串口接口（须要连接到芯片的UART口上）SWDIO_OUT/IN：SWD数据端口(两线中间串联一颗100R电阻）SWCLK：SWD时钟端口USB_ENUM：USB列举掌握RESET：复位端口（正常下载这个可以不该用）
